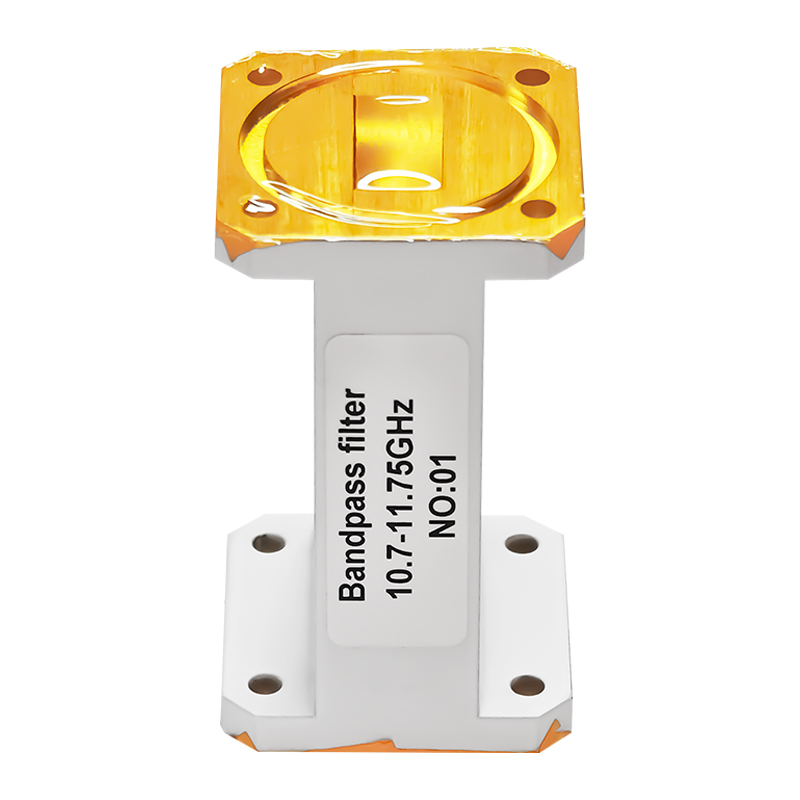

10.7-11.75GHz 波导带通滤波器
这款专为 Ku 频段设计的波导带通滤波器，工作频率覆盖 10.7GHz 至 11.75GHz。其核心优势在于极低的插入损耗（典型值仅为 0.15dB）以及在 12.75-13.25GHz 频段内高达 85dB 的抑制能力，能有效消除发射端对接收端的邻频干扰。采用 WR75 标准接口与 AL6061 航空级铝材，是高品质微波通信系统的理想前端组件。
- 频率范围： 10.7 – 11.75 GHz
- 插入损耗： 0.15 dB (Typ), 0.25 dB (Max)
- 带外抑制： ≥85 dB @ 12.75-13.25 GHz
- 电压驻波比 (VSWR)： ≤ 1.2
描述
LX-WBPF-10.7-11.7-WR75-A01 波导带通滤波器代表了 Ku 频段微波器件的高端制造水准。该产品通过精密的内腔物理尺寸控制，实现了极佳的频率选择性。典型值 0.15dB 的插入损耗几乎不对信号强度造成影响，这对于追求极致接收灵敏度的卫星地面站系统而言至关重要。同时，其高达 85dB 的抑制能力，可以彻底隔离邻近的高功率发射频段干扰。

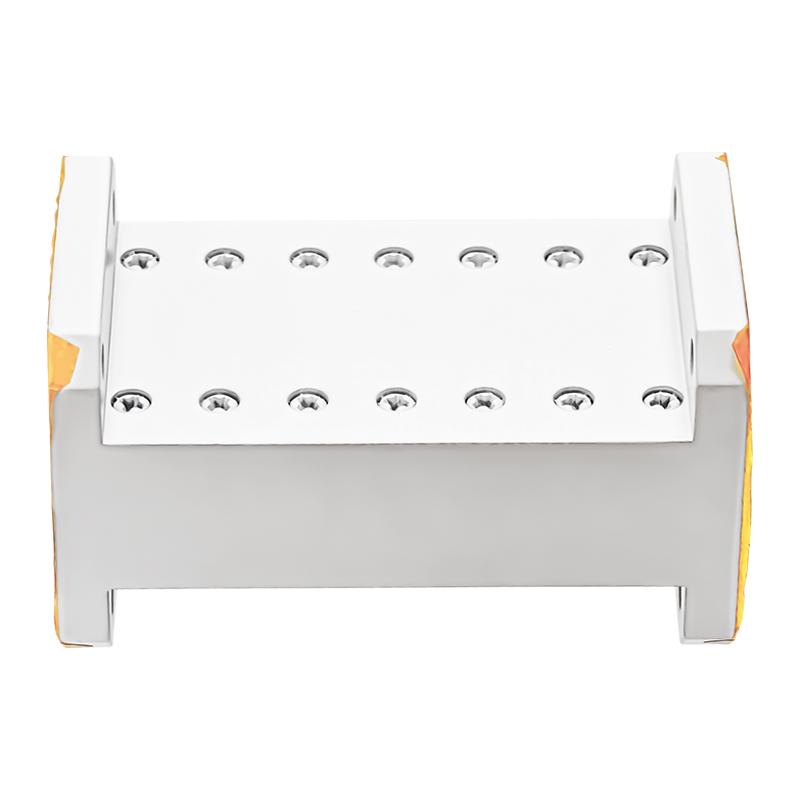

在工艺方面，我们选用 AL6061 航空级铝材进行 CNC 精密加工，并采用光亮白色漆面处理，不仅外观精美，更增强了产品的耐候性和抗氧化能力。产品配备标准 WR75 波导接口，在 -40℃ 到 +80℃ 的极宽温度范围内均能保持电气性能的高度一致性。无论是室外天馈线安装还是实验室精密测量，它都能提供稳定、纯净的信号保障。
技术与机械规格说明
| 指标 | |
|---|---|
|
型号 |
LX-WBPF-10.7-11.7-WR75-A01 |
|
频率范围 |
10.7–11.75 GHz |
|
插入损耗 |
0.15 dB（典型值），0.25 dB（最大值） |
|
抑制度 |
≥85 dB @ 12.75–13.25 GHz |
|
驻波比 |
≤1.2 |
|
材料 |
AL6061（铝合金6061） |
|
外观颜色 |
亮白色喷漆（Gloss White Lacquer） |
|
工作温度 |
-40℃ ～ +80℃ |
|
输入/输出接口 |

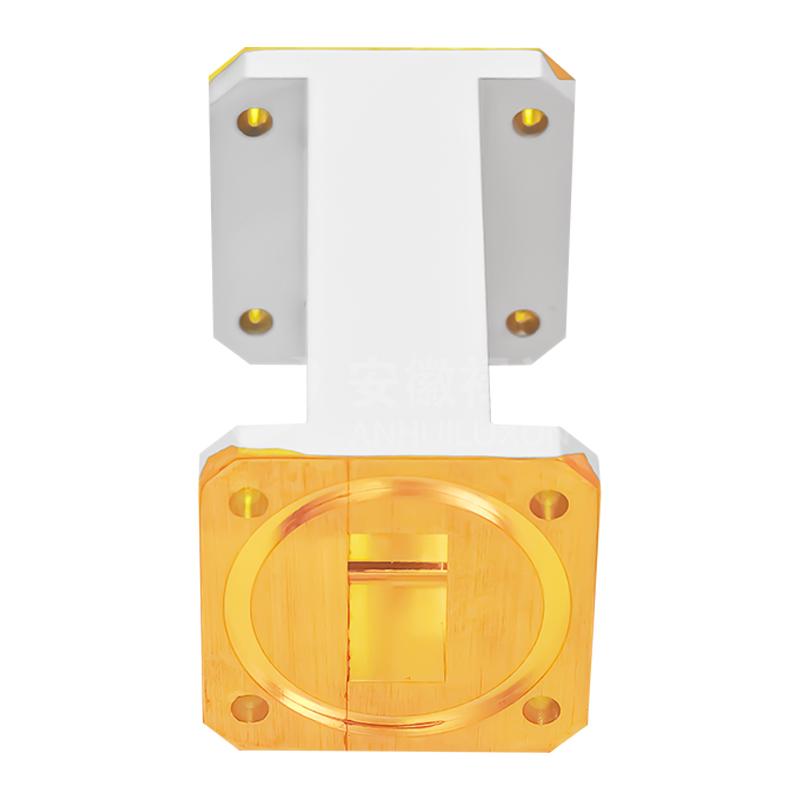

WR75 波导接口 |
应用场景
- 卫星通信： 用于卫星地面站接收前端，防止大功率发射信号造成的接收饱和。
- 微波链路： 在点对点无线通信中纯化载波信号，过滤环境中的杂散波。
- 科研实验： 适用于 Ku 频段高精度射频测试系统，确保实验数据的准确采集。
常见问题解答
- 问：为什么这款产品采用波导结构而非微带结构？
- 答：在 10GHz 以上的高频段，波导结构具有比微带更高的 Q 值和更低的损耗，且能承受更高的功率，适合对性能要求极高的 Ku 频段通信。
- 问：85dB 的抑制指标是如何实现的？
- 答：通过增加腔体级数并精确优化耦合孔径，我们在目标干扰频段（12.75-13.25GHz）制造了极深的传输陷波。
- 问：这款滤波器需要维护吗？
- 答：由于采用全固态无源设计和 IP 级防护工艺，该滤波器在正常环境下无需特殊维护，仅需确保安装时接口紧固即可。
