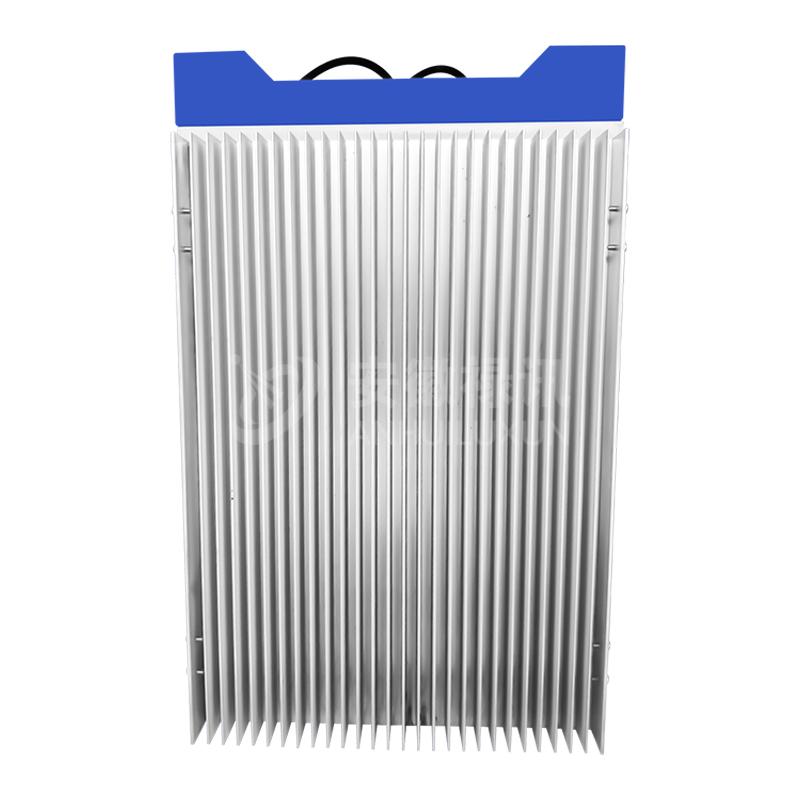

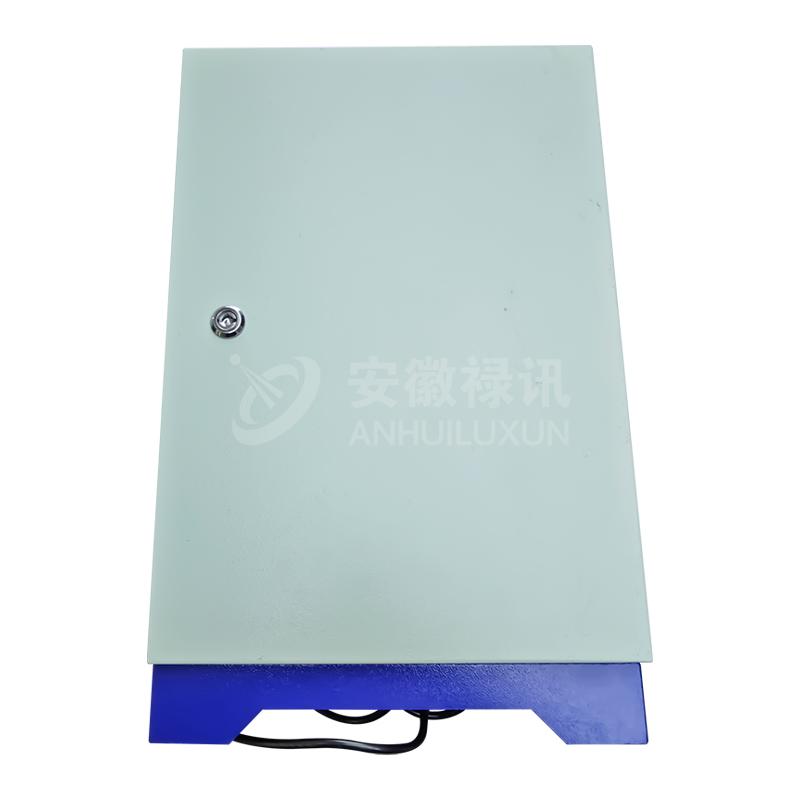

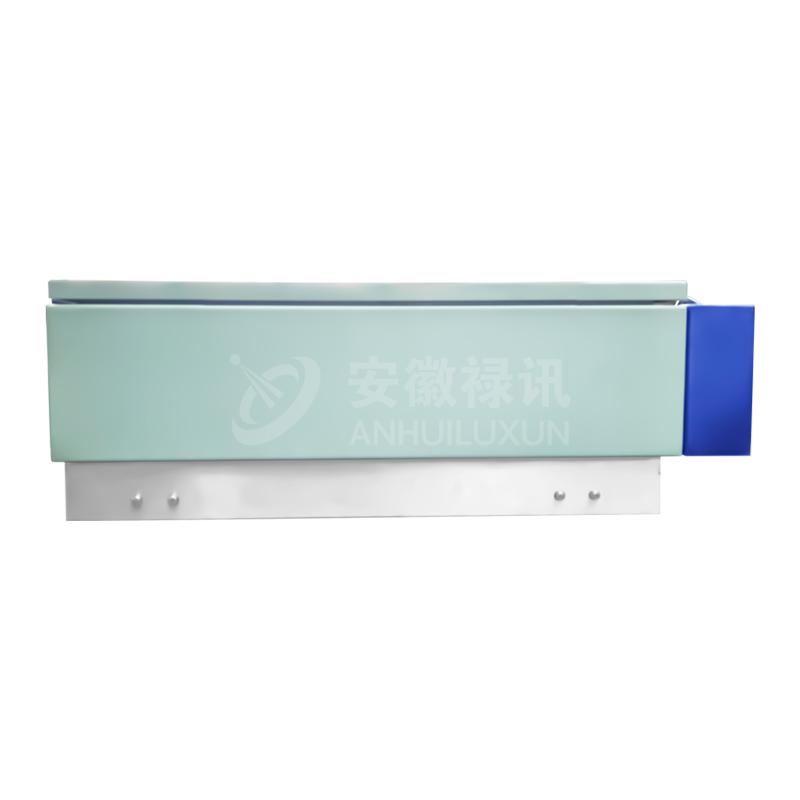

400MHz 10W 大功率光纤直放站远端机
LX-RU-400M 是一款专为 UHF 频段设计的大功率数字光纤直放站远端单元（RU）。该设备通过光纤接收近端机（MU）传输的信号，并将其放大至 40dBm (10W) 进行发射。具备 55dB 的标称增益和 ≤5μs 的超低传输时延，是解决地下管廊、大型仓库及边远地区 400MHz 专网覆盖盲区的核心功率补偿设备。
- 工作频段：下行 420–424MHz / 上行 410–414MHz (频段可定制)
- 最大输出功率：下行 40dBm ± 2dB (10W) / 上行 0dBm ± 2dB
- 标称增益：55 ± 3 dB (高灵敏度放大)
- 增益调节：≥30dB 范围，1dB 步进调节
描述
在大型工业区、深层隧道或跨度较大的室内环境中，400MHz 信号的覆盖效果往往受限于建筑遮挡。LX-RU-400M 远端机 提供了一套高效的拉远覆盖方案。它通过单芯光纤接入近端机信号，允许光路损耗高达 10dB，这意味着覆盖点可以距离基站数公里之遥。
该远端机的核心优势在于其 40dBm (10W) 的强大输出功率，配合 55dB 的高增益设计，单台设备即可实现极广的信号覆盖半径。为了保证系统的稳定性，设备内置了高精度的数字 ALC 控制电路，当输入信号波动或温度变化时，能实时锁定输出电平，防止末端功率过载导致的杂散发射。其 ≤5μs 的超低处理时延 确保了远端覆盖信号与基站原信号在重叠区的高保真同步，彻底消除了数字通信中常见的同频干扰现象。
结构上，产品针对复杂环境进行了加固，支持 220V AC 宽压供电，并在 -45°C 的严寒条件下依然能保持稳定的射频输出和极低的杂散发射指标（≤-36dBm），是极端环境下专网通信的可靠保障。
技术与机械规格说明
| 射频性能指标 (RF Specifications) | |||
|---|---|---|---|
| 测试项目 (Test Items) | 下行 (Downlink) | 上行 (Uplink) | 备注 (Remarks) |
| 工作频段 (Frequency Range) | 420 ~ 424 MHz | 410 ~ 414 MHz | 频段可按需定制 |
| 最大输出功率 (Max. Output Power) | 40 dBm (±2dB) | 0 dBm (±2dB) | |
| 增益 (Gain) | 55 ± 3 dB | ||
| 增益调节范围 (Gain Range) | ≥ 30 dB | 步长: 1dB | |
| 增益调节误差 (Gain Error) |
0 ~ 20dB: ±1 dB 20 ~ 30dB: ±1.5 dB |
||
| 自动电平控制 (ALC) | ≤ ±1.0 | ||
| 最大允许输入电平 (Max. Input Level) | +10 dBm | -10 dBm | |
| 带内波动 (Passband Ripple) | ≤ 3 dB (峰峰值) | ||
| 噪声系数 (Noise Figure) | 不做要求 | ≤ 5 dB | |
| 电压驻波比 (VSWR) | ≤ 1.5 | ||
| 传输时延 (Transmission Delay) | ≤ 5 μs | ||
| 杂散发射 (Spurious Emission) (偏离带缘 >2.5MHz) |
9kHz – 1GHz: ≤ -36 dBm 1GHz – 12.75GHz: ≤ -30 dBm |
||
| 互调抑制 (Intermodulation) |
带内: ≤ -45 dBc 带外: 9kHz~1GHz: ≤ -36dBm/100kHz 1GHz~12.75GHz: ≤ -30dBm/1MHz |
||
| 供电要求 (Power Supply) | 220 VAC (176V~264V), 50Hz (45Hz~65Hz) | ||
| 系统光特性 (System Optical Specifications) | |
|---|---|
| 光输出功率 (Optical Output Power) | 4 ± 2 dBm |
| 光波长 (Optical Wavelength) | 下行 (DL): 1310 nm 上行 (UL): 1550 nm |
| 光衰减范围 (Optical Attenuation Range) | ≤ 10 dB |
| 光纤接口类型 (Optical Connector Type) | FC / APC (带防尘盖) |
应用场景
- 长距离隧道覆盖： 利用光纤无损传输，每隔一定距离部署一台 RU，实现 UHF 对讲信号全覆盖。
- 地下管廊与矿井： 解决地下环境对 400M 信号的严重屏蔽问题，保障作业人员通信安全。
- 大型工厂与物流园： 覆盖占地面积巨大的工业园区，提升对讲系统的调度半径。
- 公共安全专网补盲： 针对城市建筑阴影区、停车场及地下商场进行定向信号增强。
常见问题解答
- 为什么远端机 (RU) 的增益 (55dB) 比近端机高很多？
- 近端机主要负责接入和转换，而远端机需要将微弱的光转换信号放大到 10W（40dBm）发射出去。55dB 的增益保证了即便经过光纤长距离传输后的微弱信号也能被有效拉升到工作电平。
- 40dBm 的功率意味着多大的覆盖范围？
- 在开阔区域，10W 的功率配合高性能全向天线，覆盖半径可达 1-3 公里；在隧道或室内环境，覆盖效果取决于建筑材质及天馈系统的增益布置。
- ALC 误差 ≤±1.0dB 对系统有什么好处？
- ALC 能够自动调整增益。如果前级输入信号过强，ALC 会迅速调低增益，防止输出功率超过 40dBm 导致信号失真，同时也保护了末端功放模块不被烧毁。
- 上行噪声系数 ≤5dB 的重要性是什么？
- 上行链路负责接收终端设备（如对讲机）回传的信号。较低的噪声系数意味着 RU 对微弱回传信号的“提取”能力更强，能显著提升远端区域的通话上行质量，减少断续。
