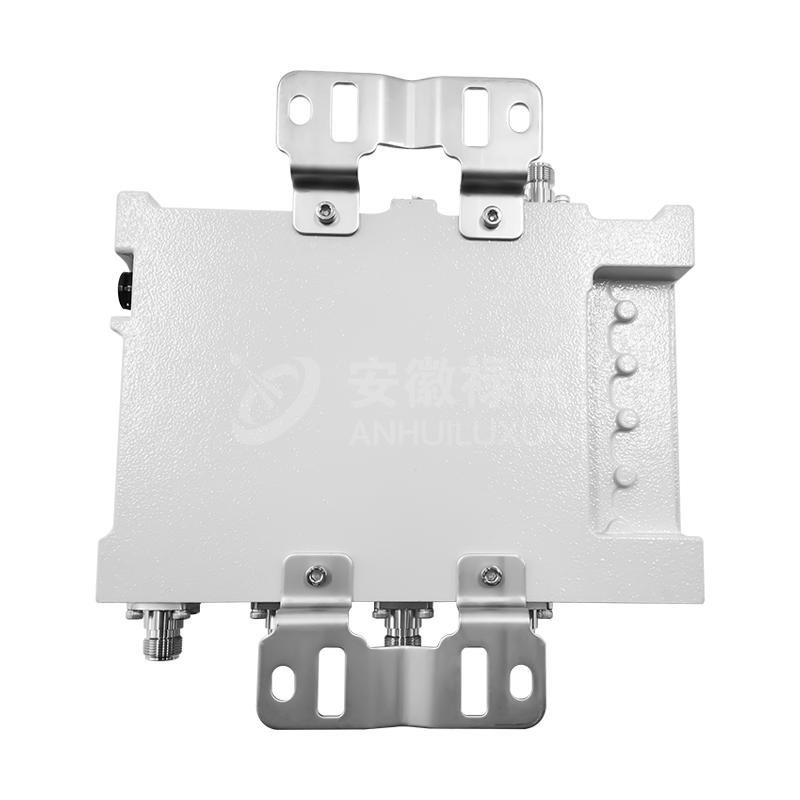

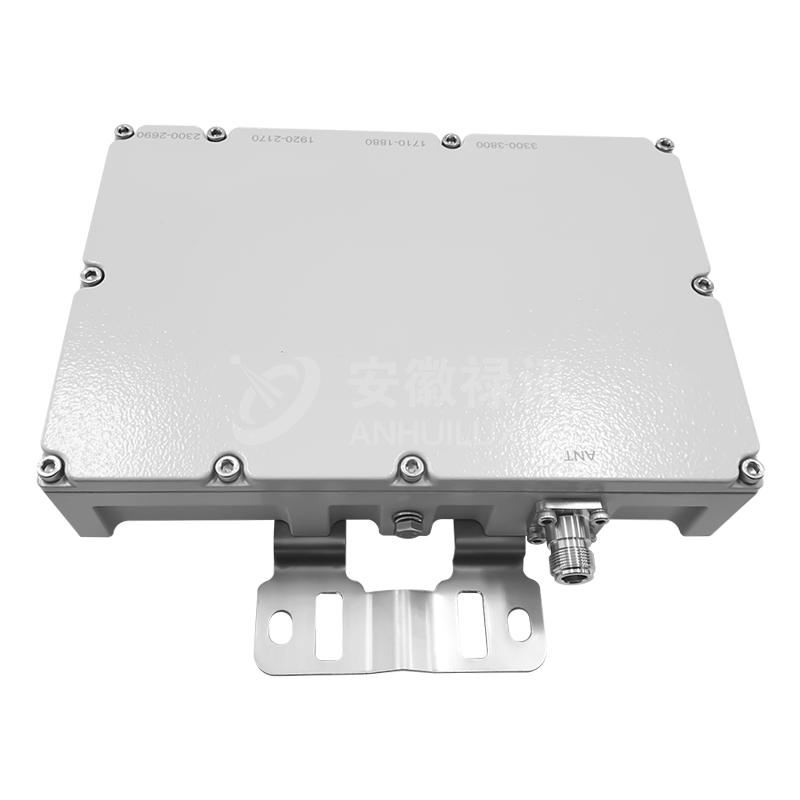

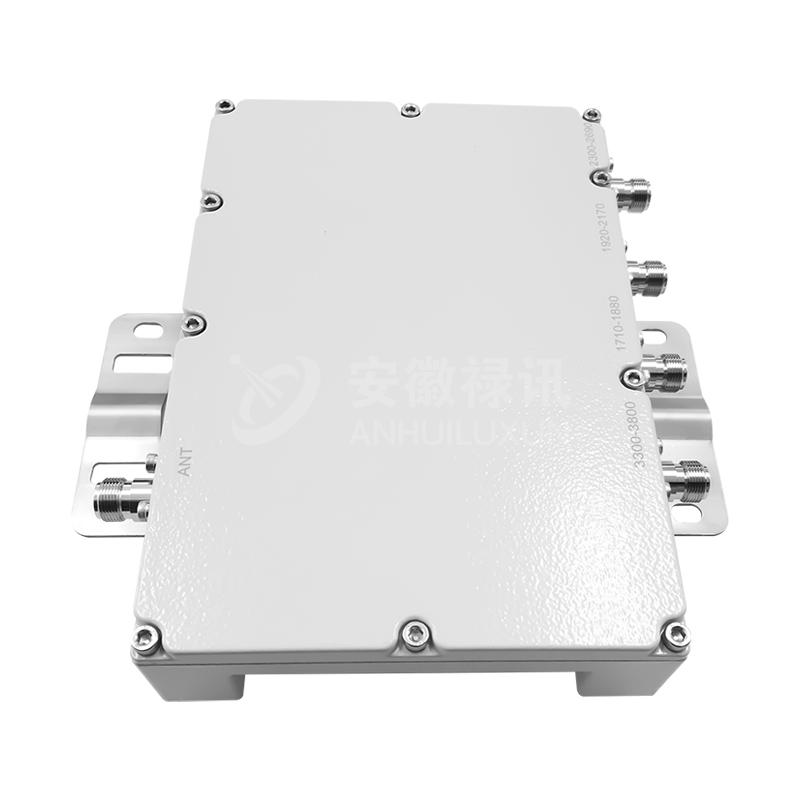

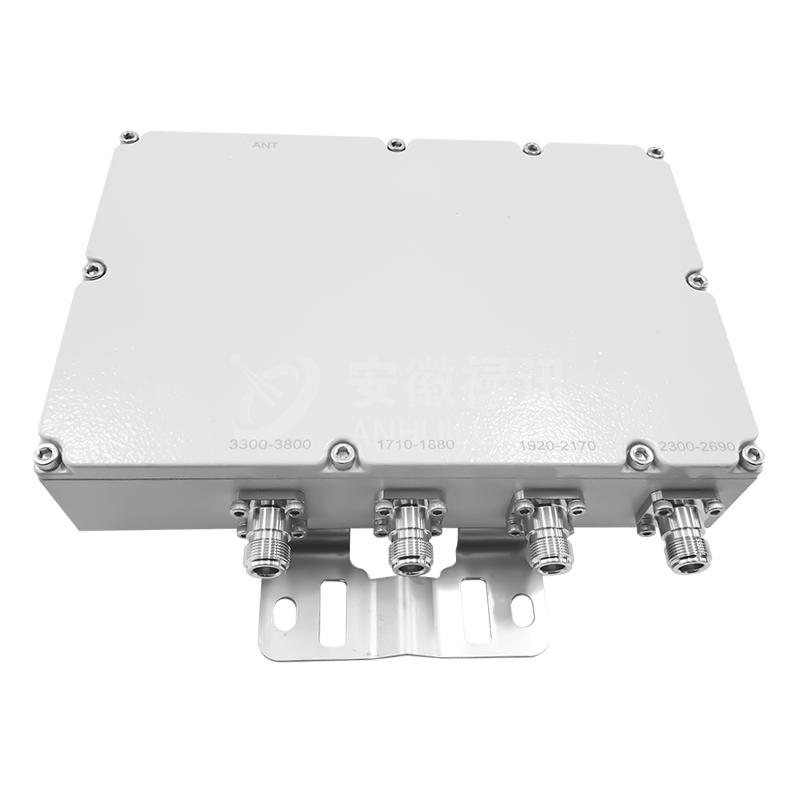

1710-3800MHz 四频合路器
LXC-Quad-1.71-3.8-NF-A01 是一款紧凑型高性能四频合路器，专为 4G 和 5G 网络的融合部署而设计。该设备能够将 1800MHz、2100MHz、2600MHz 以及 5G 核心频段 3500MHz 的信号高效集成，通过单一输出端口连接天线系统。其卓越的线性度和抗干扰能力，确保了在复杂通信环境下的极速数据传输稳定性。
- 超宽频段集成： 支持 1710-1880 / 1920-2170 / 2500-2690 / 3300-3800 MHz 四频合一。
- 低无源互调 (PIM3)： ≤-155dBc @ 2×43 dBm，大幅降低系统底噪，保障 5G 高速率。
- 高可靠隔离性能： 端口隔离度 ≥50dB。
- 全天候工业防护： IP65 等级设计。
描述
随着 5G 网络的普及，基站端对多频段信号的处理能力提出了更高要求。LXC-Quad 系列四频合路器采用了先进的腔体滤波技术，在实现 1.7GHz 到 3.8GHz 超宽覆盖的同时，将插入损耗严格控制在 0.5dB 以内。这不仅意味着更小的功率损耗，更保证了远端天线的覆盖强度。其 VSWR ≤1.30 的优异表现，确保了整机系统的高效阻抗匹配。
该合路器特别优化了 3.3-3.8GHz 的 5G 频段支持，使其成为运营商升级现有 4G 站点至 5G 的理想选择。机械结构上，248*170*46.5mm 的紧凑尺寸极大节省了安装空间，灰色防腐蚀涂层配合 N-Female 接口，提供了极长的使用寿命和简便的施工体验。无论是大型室内覆盖（IBS）还是室外基站天馈共享，本产品都能提供稳定且高效的性能支撑。
技术与机械规格说明
| 电气参数 | ||||
|---|---|---|---|---|
|
型号 |
LXC-Quad-1.71-3.8-NF-A01 |
|||
|
端口 |
端口1 |
端口2 |
端口3 |
端口4 |
|
频率范围 |
1710–1880 MHz |
1920–2170 MHz |
2500–2690 MHz |
3300–3800 MHz |
|
插入损耗 |
≤ 0.5 dB |
|||
|
隔离度（Isolation） |
≥ 50 dB |
|||
|
驻波比（VSWR） |
≤ 1.3 |
|||
|
三阶互调（3rd PIM） |
≤ -155 dBc @ 2×43 dBm |
|||
|
阻抗（Impedance） |
50 Ω |
|||
|
防护等级（IP Grade） |
IP65 |
|||
|
功率容量 |
≥ 200 W（平均功率） |
|||
| 机械参数 | |
|---|---|
|
连接器类型 |
N 型母头（N-F） |
|
尺寸 |
248 × 170 × 46.5 mm |
|
重量 |
待定（TBD） |
|
外观颜色 |
灰色 |
| 环境条件 | |
|---|---|
|
环境等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP65（符合 IEC 60529 标准） |
|
工作温度范围 |
-35℃ ～ +65℃ |
|
存储温度范围 |
-40℃ ～ +85℃ |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- 5G 网络升级扩容： 在现有 4G 站点中快速引入 3.5GHz 5G 频段，实现多频合路输出。
- 室内分布系统 (DAS)： 整合 1.8G/2.1G/2.6G/3.5G 信号，为大型建筑提供全制式无线覆盖。
- 多运营商共享方案： 允许不同运营商共享天馈线资源，降低基站建设成本（CAPEX）。
常见问题解答
- 问：这款四频合路器支持最新的 5G 频段吗？
- 答：支持。它包含 3300-3800MHz 频段，完美适配 5G NR 网络中的 N78 等主流频段。
- 问：PIM 指标对系统有什么实际影响？
- 答：-155dBc 的极低 PIM 意味着该合路器产生的互调产物极小，能有效提升基站的接收灵敏度，从而让用户获得更快的上行和下行下载速度。
- 问：它的功率承受能力如何？
- 答：每端口支持高达 200W 的平均功率，能够满足目前主流宏基站信号的并发处理要求。
