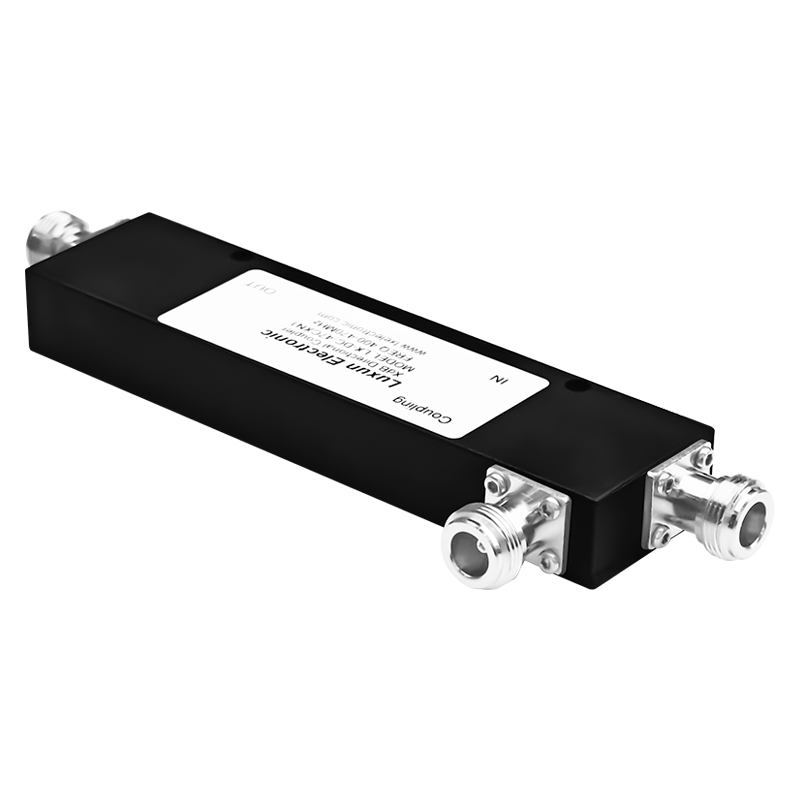

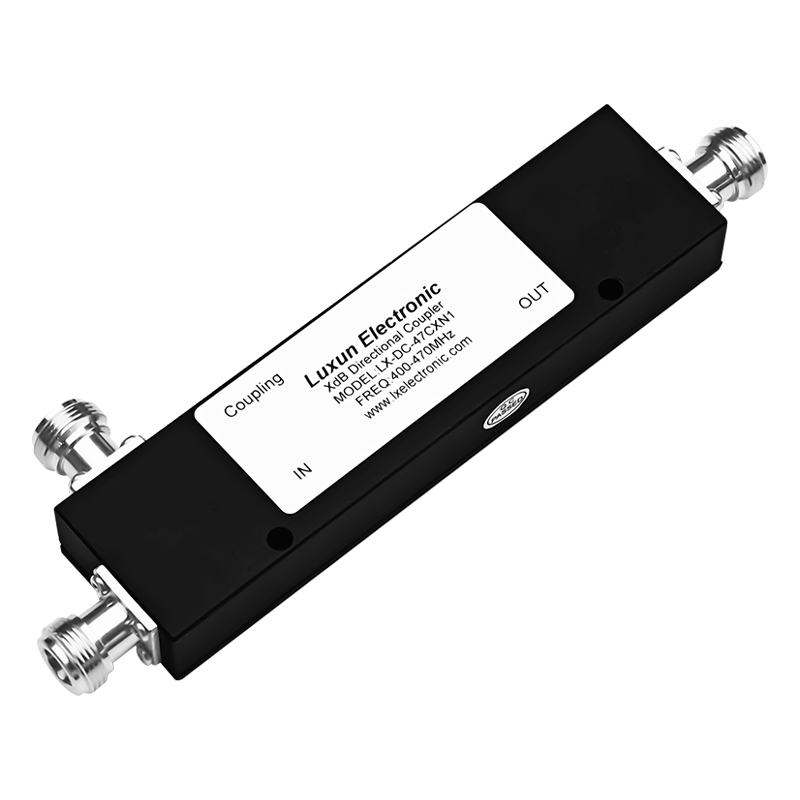

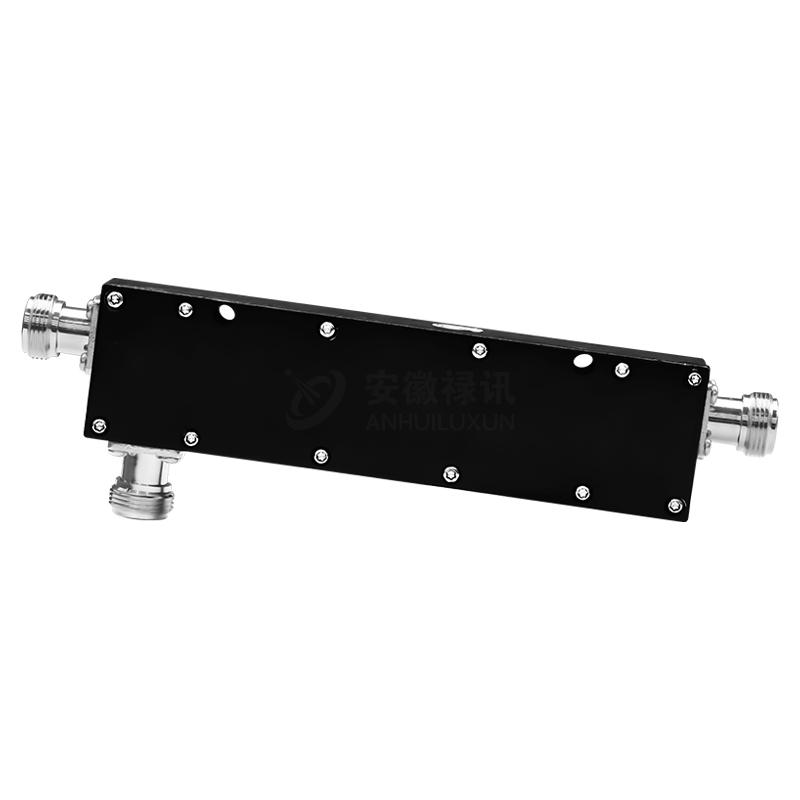

400-470MHz 7dB定向耦合器
LXDC-4-4.7-07-NF 7dB 定向耦合器在 400-470MHz 频带内表现出卓越的线性度。它将主路损耗控制在 1.40dB 以内，同时提供稳定且一致的 7dB 耦合输出，是针对 UHF 频段多路信号均衡分发的理想解决方案。
- 频率范围： 400-470 MHz
- 插入损耗： ≤ 1.40 dB
- 隔离度： ≥ 27 dB
- 驻波比 (VSWR)： 1.30
描述
为了满足现代数字无线电系统对信号一致性的严苛要求，这款 7dB 耦合器采用了高稳定度的电感/电容耦合技术。其主路 200W 的大功率设计允许其在高强度的发射环境下长时间运行而不发生电气漂移。黑色哑光外壳不仅美观，更符合工业级防护要求。该产品特别优化了 400-470MHz 的全频段表现，确保在整个工作范围内耦合精度的波动极小，是平衡链路预算与采样精度的优选方案。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LXDC-4-4.7-07-NF |
|
频率范围，[MHz] |
400-470 |
|
耦合度 |
7 |
|
精度 |
±0.5 |
|
插入损耗 |
≤1.40 |
|
隔离度 |
≥27 |
|
驻波比 |
1.30 |
|
阻抗 |
50 |
|
功率 |
200 |
| 机械特性 | |
|---|---|
|
连接器 |
N-F |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
黑 |
| 环境条件 | |
|---|---|
|
环境条件等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP60,IEC 60529 |
|
工作温度范围，[°C] |
-30°C to +70°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- 智慧矿山通信： 在地下 UHF 覆盖系统中实现多点信号的耦合与延伸。
- 港口调度网络： 用于大功率基站发射端与接收机端的信号隔离采样。
常见问题解答
- 问：7dB 型号在高温环境下性能会衰减吗？
- 答：本产品经过 ETSI EN 300019 严苛环境认证，在 +70°C 的高温下仍能保持额定 200W 的工作功率，不会出现明显的耦合度温漂。
