400-470MHz 有源二分路器
LX-PD-400M-2-A01 并非普通的无源功分器，而是一款专为 UHF 频段通信系统设计的高性能有源分路器。它内部集成了高线性低噪声放大器（LNA），能够有效补偿信号在分配过程中的插入损耗及长电缆传输损耗。该设备在 400-470MHz 频率范围内提供高达 25dBi 的增益，同时保持极低的噪声系数（≤1.5dB），显著提升了接收端的灵敏度。其坚固的黑色涂层外壳与宽温设计，使其在基站补盲、隧道覆盖及无线电监测等复杂环境中表现出色。
- 有源增益补偿：提供 8~25dBi 增益，彻底消除分配损耗，确保末端信号强度。
- 极致低噪声：≤1.5dB 噪声系数，在放大信号的同时最大程度抑制背景噪声，保证语音清晰度。
- 优异的线性度：交叉调制 ≥60dBc，即使在强干扰环境下也能提供干净的信号分配。
- 宽温作业能力：支持 -45°C 至 +85°C 工作范围，适配极地、高海拔等严苛部署环境。
描述
在 UHF（400–470MHz）频段的无线电通信中，信号衰减和多路分配损耗一直是困扰工程部署的难题。普通的无源功分器在将信号一分为二时，会产生至少 3.5dB 的物理损耗，这对于微弱的远距离对讲信号或海事通信来说往往是致命的。
LX-PD-400M-2-A01 有源分路器 采用了革命性的集成化方案。它在紧凑的腔体内内置了高性能的低噪声放大器 (LNA)。通过 12-13.8V DC 供电，该设备不仅能够抵消分配过程中的能量损失，还能提供最高 25dBi 的额外增益。这意味着您可以将其部署在天线后端，用来补偿长达 50 米甚至更长的射频馈线损耗，确保后端接收机获得的信号强度依然处于最佳水平。
此外，该产品在设计上极度关注“信号纯净度”。其 1.5dB 的超低噪声系数 确保了在放大有用信号的同时，不会引入明显的背景杂信。配合 ≥23dB 的高端口隔离度，即使其中一个接收端口出现阻抗失配或产生回波，也不会对另一个通道的通话质量产生任何影响。

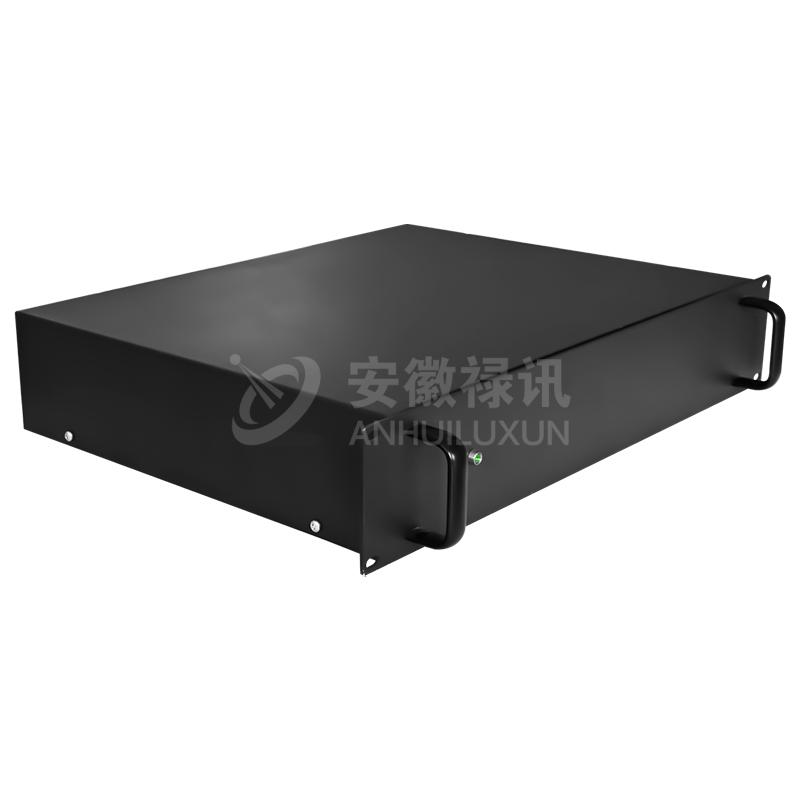

针对极端地理环境，我们对该型号进行了加固处理。其工作温度下限达到了惊人的 -45°C，这意味着它在极地科研站、高海拔矿区或严寒地区的冬季户外环境中，依然能保持频率的稳定性和增益的平坦度。黑色喷涂外壳不仅提升了热辐射散热效率，更增强了在复杂工业环境下的耐腐蚀能力。
无论是在大型建筑物的室内补盲、交通隧道的无线覆盖，还是在专业的无线电频率监测站，LX-PD-400M-2-A01 都是提升系统整体链路预算、保证通信可靠性的核心利器。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-PD-400M-2-A01 |
|
频率范围，[MHz] |
400-470MHz |
|
波段增益 |
8~25dBi |
|
噪声系数 |
≤1.5dB |
|
输入驻波比 |
≤1.40 |
|
输出驻波比 |
≤1.30 |
|
带内纹波 |
≤0.5dB(P-P) |
|
端口带内纹波 |
≤1.0dB(P-P) |
|
隔离度 |
≥23dB |
|
交叉调制 |
≥60dBc@-20dBm |
|
工作电压 |
12 to 13.8 V DC |
|
工作电流 |
≤300mA |
|
允许输入功率 |
≤10dBm |
|
阻抗 |
50Ω |
| 机械特性 | |
|---|---|
|

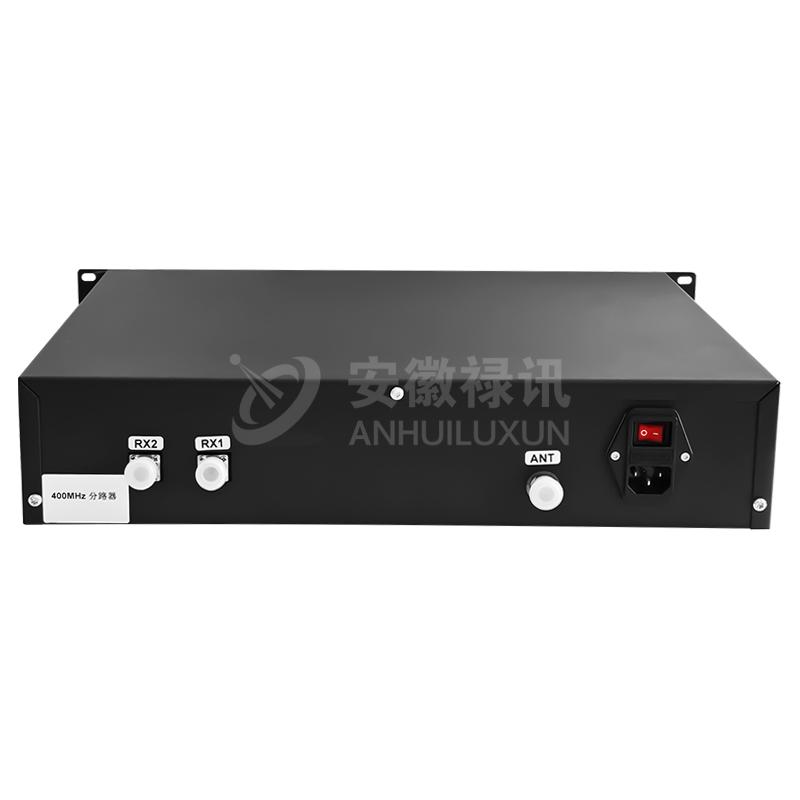

连接器 |
N型母头（N-Female） |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
黑 |
| 环境条件 | |
|---|---|
|
环境条件等级 |
TBD |
|
防护等级 |
TBD |
|
工作温度范围，[°C] |
-45°C to +85°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- 对讲机基站系统： 为多台接收机共用一面天线提供无损信号分配。
- 室内分布与隧道补盲： 补偿 UHF 信号在长距离馈线中的衰减，提升覆盖质量。
- 无线电监测与搜救： 提升微弱信号的捕获能力，改善系统整体噪声性能。
- 海事与航空通信： 在极端寒冷或酷热的环境下提供可靠的射频分配通路。
常见问题解答
- 这款分路器与普通的二功分器有什么本质区别？
- 普通功分器是无源器件，信号 1 分 2 会造成约 3.5dB 的物理损耗；而这款产品是有源分路器，内置了低噪声放大器（LNA），不仅没有损耗，还能提供高达 25dBi 的增益，用于补偿长电缆传输带来的信号衰减。
- 1.5dB 的超低噪声系数（Noise Figure）意味着什么？
- 噪声系数越低，设备对微弱信号的处理能力越强。1.5dB 是极高的工业标准，确保了在放大 UHF 频段信号的同时，不会引入明显的背景杂音，从而保证了对讲系统或监测设备的语音清晰度和接收灵敏度。
- 为什么这款产品的工作温度下限达到了 -45°C？
- 这是专门为极端环境（如高海拔基站、极地科研或严寒地区的户外通信箱）设计的。通过选用工业级宽温电子元件和优化的散热黑色涂层，确保设备在极寒条件下启动和运行都不会出现频率偏移或增益抖动。
- 如果输入功率超过 10dBm 会发生什么？
- 该产品允许的最大输入功率为 ≤10dBm。由于内部集成有敏感的放大电路，如果输入信号过强，可能会导致放大器进入饱和状态产生失真，严重时甚至可能损坏内部的 LNA 芯片。建议在前级配合合适的衰减器或限幅器使用。
- 它是否支持从馈线直接供电（Bias-T）？
- 根据规格说明，该型号采用 12 to 13.8 V DC 独立供电。如果您需要通过射频电缆远程供电（即馈电功能），请在订货时联系技术支持进行定制或加装外部的馈电转换模块。
- 隔离度 ≥23dB 对系统稳定性有何帮助？
- 高隔离度确保了两个输出端口（连接两个不同的接收机）之间相互独立。如果其中一个端口连接的设备出现阻抗不匹配或产生干扰信号，不会轻易串扰到另一个端口，保障了多频道共用天线系统的可靠性。
