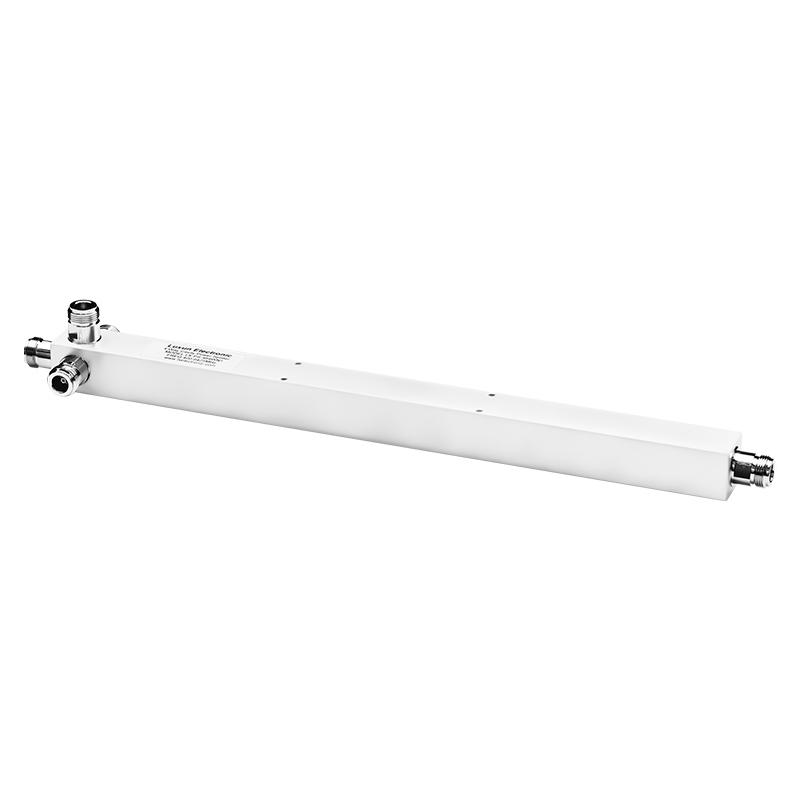

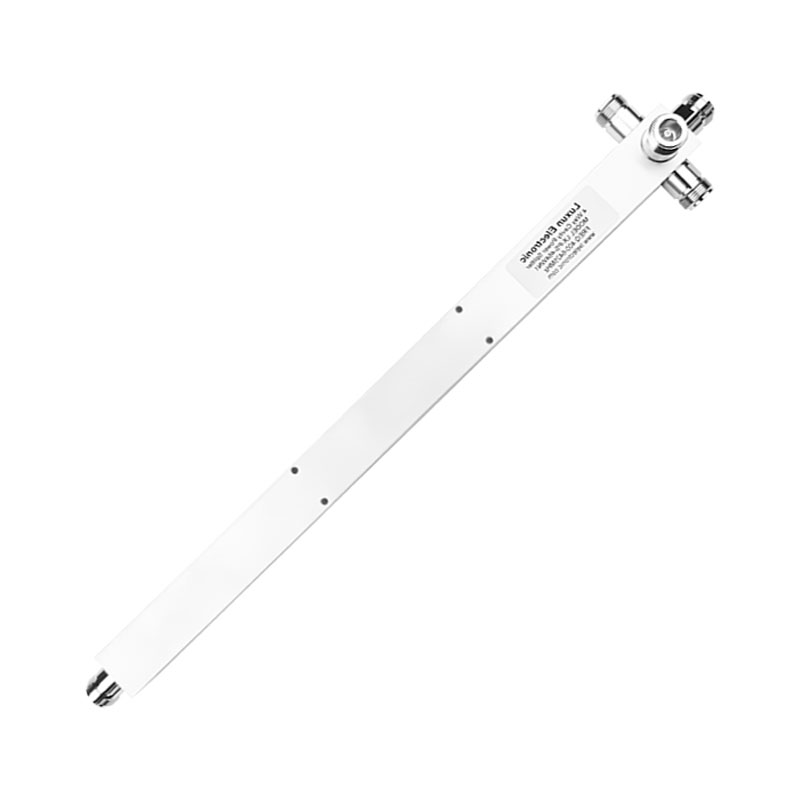

400-6425MHz 四路腔体功分器
这款一分四超宽频腔体功分器是目前高集成度无线系统的理想选择，工作频率覆盖 400MHz 至 6425MHz。它支持高达 200W 的功率承载，并具备全端口 直流过流 (DC Pass) 特性。凭借极低插损和优异的分配一致性，它为 5G、WiFi 6E 及医疗物联网 (IoMT) 提供了高性能的一分四信号扩展方案。
- 分配比： 1:4
- 频率范围： 400-6425 MHz
- 插入损耗： ≤ 6.90 dB
- 功率承载： 200 W
描述
作为本系列中分配路数最多的型号，该一分四腔体功分器专为需要大规模信号分发的场景设计。它能将单个输入信号精确等分为四路，且在 400-6425MHz 的极宽频带内保持极佳的相位与幅度平衡。200W 的额定功率使其成为处理高功率基站信号的理想核心组件。
在医疗物联网 (IoMT) 应用中，其全端口直流过流能力展现了巨大价值。所有输出端口均可传输最高 5A/12VDC 的电流，方便为四个不同方位的远端有源监测设备同步供电。天然铝色饰面外壳结合精密 N 型接口，确保了在恶劣环境下的抗腐蚀能力与电气连接稳定性，是构建现代化智能医疗网络的可靠基石。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-PS-464WN1 |
|
分配比 |
1:4 |
|
频率范围，[MHz] |
400-6425 |
|
插损 |
≤6.90 |
|
驻波比 |
≤1.50 |
|
DC信号 |
所有端口支持最大 12V / 5A 直流供电 |
|
阻抗 |
50 |
|
额定功率 |
200 |
| 机械特性 | |
|---|---|
|

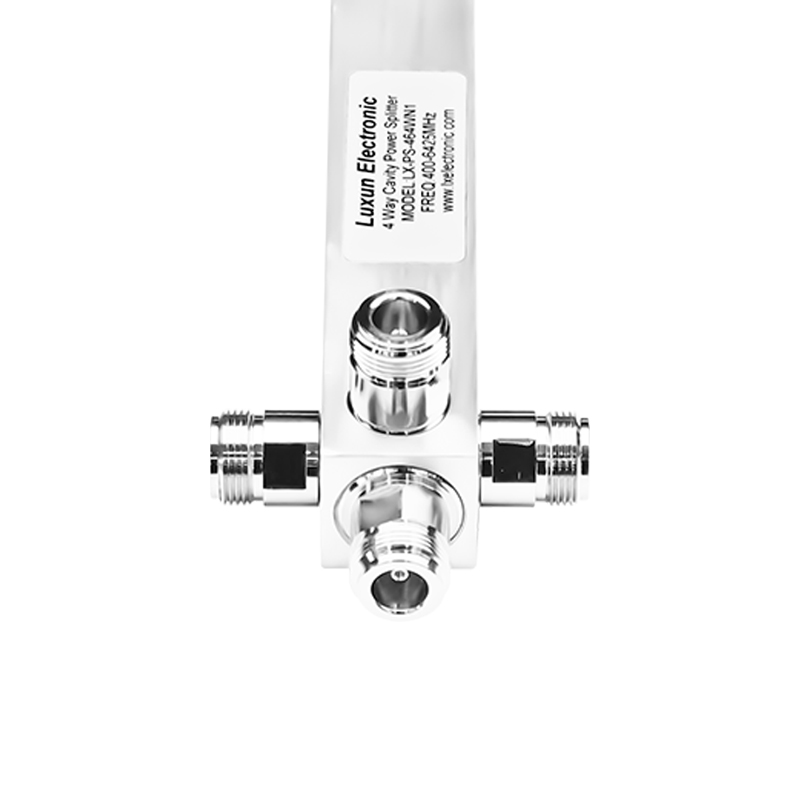

连接器 |
N-F |
|
尺寸（高 x 宽 x 深），[毫米] |
381.4*25*25 |
|
重量，[公斤] |
/ |
|
颜色 |
天然铝质表面处理 |
| 环境条件 | |
|---|---|
|
环境条件等级 |
TBD |
|
防护等级 |
IP60 |
|
工作温度范围，[°C] |
-30°C to +65°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%(无凝结) |
应用场景
- 大规模 DAS 分布式系统： 在大型场馆或枢纽内实现 5G 信号的一分四高密度覆盖。
- 医疗物联网 (IoMT) 核心分配： 为多个科室或区域的医疗监测节点提供信号与供电支持。
- 高性能 WiFi 6E 部署： 满足 WiFi 6E 频段下多天线覆盖对功分器的高标准要求。
- 超宽频通信测试平台： 为多通道射频测试环境提供稳定的一分四分配基准。
常见问题解答
- Q: 为什么一分四型号的插损比一分二高？
- A: 因为一分四功分器的理论分配损耗为 6.02dB，而本产品总插损 ≤ 6.90 dB。这意味着器件本身的额外损耗不足 1dB，在如此宽的频段和多路数分配下，这代表了极高的工艺水平。
- Q: 它的环境适应性如何？
- A: 该产品可在 -30°C 至 +65°C 的宽温范围内稳定工作，并能承受 95% 的相对湿度。虽然防护等级为 IP60，但其坚固的铝合金腔体足以保护其内部核心不受灰尘和物理冲击的影响。
