698–2690MHz 12端口双波束集成天线
这款高性能双波束天线深度集成了 698–960MHz（低频）和 1710–2690MHz（中频）技术。其核心优势在于创新的“波束分裂”设计，通过在 1710–2690MHz 频段产生两个独立的水平窄波束（中心位于 ±25°~±29°），在不增加物理站点和铁塔负担的前提下，实现扇区容量的逻辑翻倍。天线配备 12 个 4.3-10 接口，集成可更换的远程控制单元（RCU），支持 AISG 2.0/3GPP 协议，是密集城区 4G/5G 网络扩容的理想选择。
- 频率覆盖：698–960 MHz (低频覆盖) & 1710–2690 MHz (中频双波束)。
- 双波束架构：中频段支持波束分裂，提供更高的扇区吞吐量与用户容量。
- 增益表现：低频段最高 15.6 dBi；中频段双波束增益最高可达 18.5 dBi。

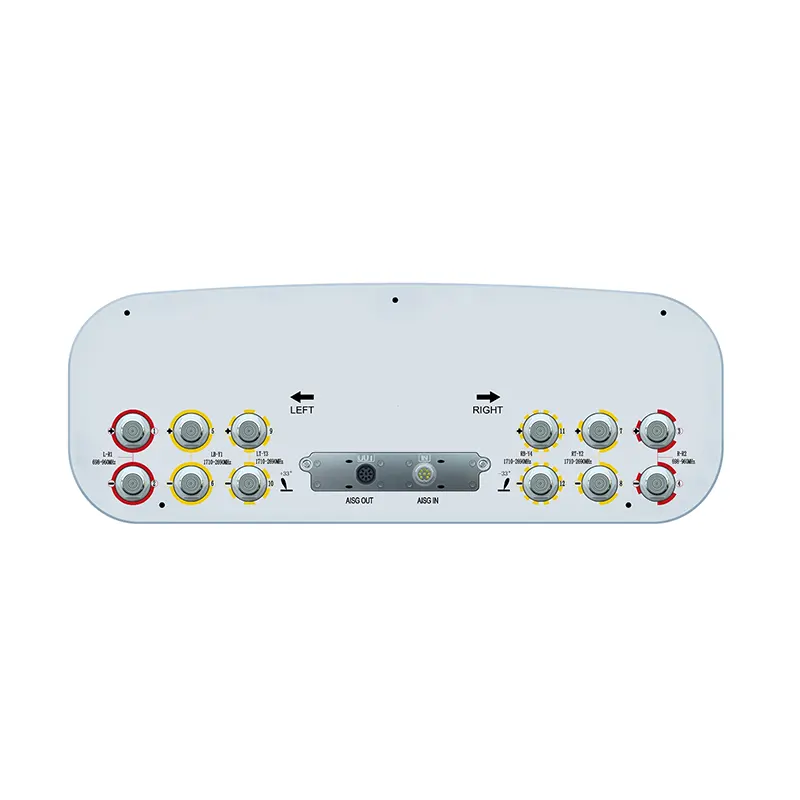

- 接口配置：12 × 4.3-10 Female，底部出线，支持多路 MIMO 部署。
描述
这款双波束天线代表了基站天面优化的先进水平。它通过物理阵列的精密排布，在 1.7GHz 至 2.7GHz 频段内将一个标准的 65° 扇区分裂为两个 33° 左右的窄波束。这种设计允许基站逻辑上将一个物理扇区视为两个独立扇区，从而使系统总带宽和接入用户数翻倍，是解决城市中心“流量热点”拥塞的最快方案。
天线在低频段（698–960MHz）保留了优异的单波束广覆盖特性，确保了室内深层穿透和偏远地区的覆盖连续性。机械结构上，采用了高品质耐紫外线玻璃钢（Fiberglass）外罩，整机重量控制在 38kg。底部的 12 个 4.3-10 接口提供了极佳的防水性能和低互调表现。集成的 RCU 模块支持手拉手（Daisy-chain）级联模式，极大简化了站点线缆管理和远程运维难度。
技术与机械规格说明
| 电气性能指标 (Electrical Specifications) | ||||
|---|---|---|---|---|
| 频率范围 (MHz) | R1/R2: 698~960×2 | |||
| 698~803 | 790~862 | 824~894 | 880~960 | |
| 极化方式 | ±45° | |||
| 中心下倾角增益 (dBi) | 14.6 | 15.0 | 15.4 | 15.6 |
| 全下倾角增益 (dBi) | 14.4±0.3 | 14.8±0.3 | 15.2±0.3 | 15.4±0.3 |
| 水平 3dB 波束宽度 (°) | 68±3 | 64±3 | 63±3 | 61±3 |
| 垂直 3dB 波束宽度 (°) | 11.5±0.6 | 10.5±0.4 | 10.0±0.4 | 9.4±0.5 |
| 前后比 (dB) 总功率, ±30° |
＞22 | ＞23 | ＞23 | ＞24 |
| 交叉极化比 (dB) (轴向/Boresight) |
＞15 | ＞16 | ＞16 | ＞16 |
| 电下倾角 (°) | 2~12 | |||
| 旁瓣抑制 (dB) (主瓣上方第一旁瓣) |
＞15 | ＞15 | ＞15 | ＞15 |
| 驻波比 (VSWR) | ＜1.5 | |||
| 极化隔离度/系统内隔离 (dB) | ≥25 | |||
| 频段间隔离度/系统间隔离 (dB) | ≥25 | |||
| 三阶互调 IM3 (2×43dBm 载波) |
≤-153 dBc | |||
| 阻抗 (Ω) | 50 | |||
| 效率 (Efficiency) | ≥70% | |||
| 最大输入功率 (W) @50°C | 400 | |||
| 防雷保护 | 直流接地 (Dc Ground) | |||
| 电气性能指标 (Electrical Specifications) | ||||
|---|---|---|---|---|
| 频率范围 (Frequency Range) (MHz) | Y1/Y2, Y3/Y4: 1710~2690×4 | |||
| 1710~1990 | 1920~2200 | 2200~2490 | 2490~2690 | |
| 极化方式 (Polarization) | ±45° | |||
| 中心下倾角增益 (dBi) (底部/Bottom) | 17.5 | 17.9 | 18.5 | 18.4 |
| 全下倾角增益 (dBi) (底部/Bottom) | 17.3±0.5 | 17.7±0.3 | 18.3±0.3 | 18.2±0.3 |
| 中心下倾角增益 (dBi) (顶部/Top) | 17.1 | 17.5 | 18.2 | 18.0 |
| 全下倾角增益 (dBi) (顶部/Top) | 16.6±0.5 | 17.3±0.3 | 18.0±0.3 | 17.8±0.3 |
| 水平波束中心 (Horizontal Beam Centers) (°) | ±29 | ±27 | ±25 | ±25 |
| 水平 3dB 波束宽度 (°) | 36±1.5 | 33±1 | 32±1 | 31±1 |
| 垂直 3dB 波束宽度 (°) | 9.5±0.3 | 8.5±0.3 | 7.3±0.3 | 6.7±0.3 |
| 前后比 (dB) (总功率, ±30°) | ＞25 | |||
| 电下倾角 (Electrical Downtilt) (°) | 2~12 | |||
| 旁瓣抑制 (dB) (主瓣上方第一旁瓣) | ＞15 | |||
| 电压驻波比 (VSWR) | ＜1.5 | |||
| 极化隔离度/系统内隔离 (dB) | ≥25 | |||
| 频段间隔离度/系统间隔离 (dB) | ≥25 | |||
| 波束间隔离度 (Isolation Beam to Beam) (dB) | ≥25 | |||
| 三阶互调 IM3 (2×43dBm 载波) (dBc) | ≤-153 | |||
| 输入阻抗 (Impedance) (Ω) | 50 | |||
| 效率 (Efficiency) | ≥65% | |||
| 最大输入功率 (W) @50°C | 200 | |||
| 防雷保护 (Lightning Protection) | 直流接地 (DC Ground) | |||
| 机械性能指标 (Mechanical Specifications) | |
|---|---|
| 连接器类型 | 12×4.3-10 母头 (12×4.3-10 Female) |
| 连接器位置 | 底部 (Bottom) |
| 外形尺寸 (高×宽×深) (mm) | 2080×499×198 |
| 包装尺寸 (mm) | 2370×565×250 |
| 天线重量 (kg) | 38 |
| 安装支架重量 (kg) | 5.4 |
| 包装重量 (kg) | 52.5 |
| 风载荷 (N, @150km/h) 正面/侧面/背面 |
740/240/950 |
| 最大抗风时速 (km/h) | 216 |
| 天线罩材料 | 玻璃钢, 抗紫外线 (Fiberglass, UV resistant) |
| 天线罩颜色 | 灰色或定制 (Gray or color customized) |
| 机械下倾角 (°) | 0-10 |
| 工作温度 (℃) | -50~65 |
| 安装抱杆直径 (mm) | Φ50~Φ115 |
| 内置 RET 属性与技术要求 (RET Properties & Technical Requirements) | |
|---|---|
| RET 类型 | 内置集成（可更换）(Integrated, Replaceable) |
| RET 协议 | AISG 2.0 / 3GPP |
| 级联方案 | 支持级联 (Ready for daisy-chaining/cascade) |
| 供电电压 (V) | 10-30V DC |
| 功耗 (W) | ≤0.6W (空闲, 12V); ≤6W (动作中, 12V) |
| 调节时间 (全行程) | ＜4 分钟 |
| 调节寿命 | ＞50,000 次 |
| 温度范围 (℃) | -40~65 |
| 防雷保护 | 3KA(8/20μs) @ Pin5 & Pin3; 5KA(8/20μs) @ Pin1 / Pin6 & Pin7 |
| 连接器类型 | 符合 IEC 60130-9 和 AISG 标准的 2×8 针圆形连接器 级联输入：公头 (Male)；级联输出：母头 (Female) Pin1: 12V; Pin3: RS485B; Pin5: RS485A; Pin6: 10-30V; Pin7: GND; Pin2, Pin4, Pin8: 空置 (N/C) |
应用场景
- 密集城区扇区分裂： 在不增加铁塔租赁成本的情况下，通过双波束技术直接实现 4G/5G 网络扩容。
- 流量热点增强： 针对体育场馆、校园、交通枢纽等高话务量区域进行针对性容量叠加。
- 多运营商共享站点： 6 端口设计与精准的电调控制，适合多个运营商共享同一物理天面。
- 5G Sub-GHz 协同部署： 覆盖 700MHz/800MHz/900MHz 等 5G 基础层频段，助力全网覆盖与深度渗透。
产品常见问答
- 什么是“双波束（Twin-Beam）”技术？
- 双波束技术是通过特殊设计的天线振子阵列，在水平方向上产生两个相互错开的波束。相比传统单波束，它能让同一频段在同一扇区区域内提供双倍的逻辑容量，是目前最经济高效的扩容手段。
- RCU 集成方式有什么优点？
- 内置式 RCU（远程控制单元）减少了天线外部的接插件数量，降低了故障率。同时，我们的 RCU 采用“可更换设计”，如果发生雷击等意外损毁，无需拆卸整个天线即可现场更换，大幅降低运维成本。
- 4.3-10 接口相比 7/16 DIN 接口好在哪里？
- 4.3-10 接口尺寸更小、重量更轻，且具备更稳定的 PIM（无源互调）表现。在多频段集成天线上，它能有效减小底部接线板的体积，方便工程施工。
- 这款天线对 5G 支持如何？
- 它完全覆盖了 700MHz、850MHz、2100MHz、2600MHz 等 5G 核心 FDD 频段，能够完美支持 5G NR 的混合组网与容量提升。
