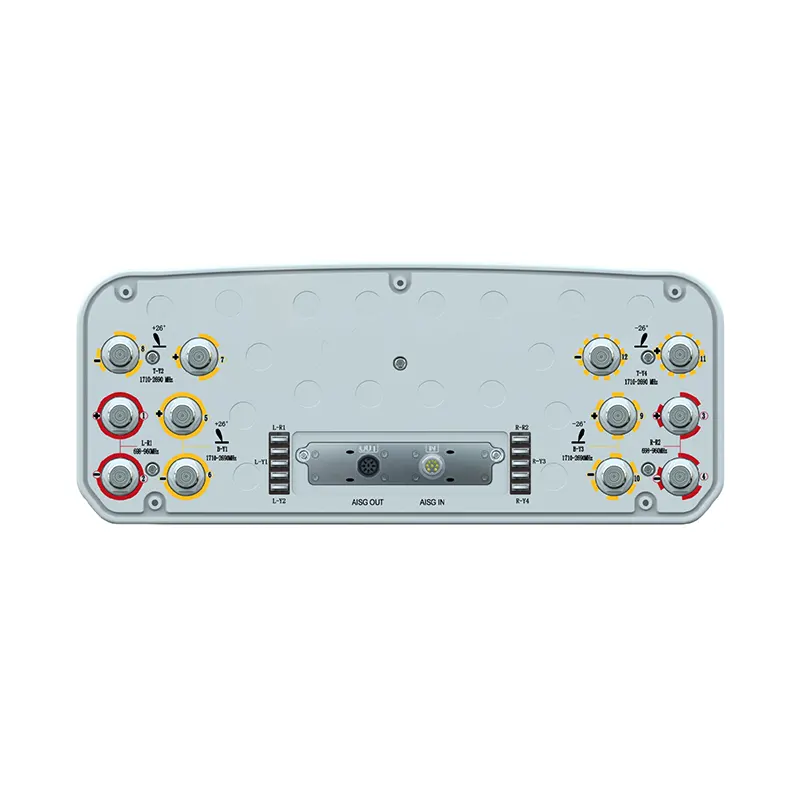

698–2690MHz 双波束多频多端口天线
这款旗舰级多频天线是应对高话务量挑战的终极利器。它在单一外罩内集成了两路低频（R1/R2: 698-960MHz）和四路中高频（Y1-Y4: 1710-2690MHz）阵列。最引人注目的是其中高频部分支持双波束技术，通过 ±30° 的波束中心偏转，将传统的 65° 扇区精准分裂为两个 33° 的窄波束，从而在不增加站点数量的前提下显著提升系统覆盖容量。天线内置可现场更换的 RET 远程电调单元，支持 AISG 2.0 协议，为运营商提供灵活、高效的网络优化手段。
- 多频合一架构：支持 700/800/900MHz 低频与 1.8G/2.1G/2.6G 中高频同时运行。
- 双波束容量倍增：中高频具备 ±30° 波束偏转，3dB 波束宽度仅 30°-35°，专为扇区分裂设计。
- 高增益表现：低频增益高达 15.5dBi，中高频峰值增益可达 18.7dBi，确保深度覆盖。
- 集成可更换 RET：内置 TRCU 模块，支持 2°–12° 独立电下倾调节，具备 5 万次以上调节寿命。
描述
在流量高度密集的区域（如商业中心、体育场馆或交通枢纽），传统的 65° 三扇区覆盖往往难以满足海量用户的并发需求。这款多频双波束天线通过创新的射频阵列排布，在 1.7-2.7GHz 频段内产生两个平行的 33° 窄波束。这种设计本质上是将一个扇区从中间“切开”，实现 6 扇区组网的效果。与单纯新建基站相比，该方案极大地节省了塔租成本和电力消耗。
天线在机械设计上同样表现卓越。2.08 米的高度集成了 12 个射频端口，不仅能够支持 FDD 网络，也能为 TDD 系统提供良好的支撑。内置的集成式 RET 系统不仅反应迅速，而且采用了“现场可更换（Replaceable）”设计，这意味着在长达十数年的运维周期中，即使电调模块出现电子故障，维护人员也可以直接在塔上更换模块，而无需拆卸整面沉重的天线，极大地降低了运维难度。
技术与机械规格说明
| 电气性能指标 (Electrical Specifications) | |||
|---|---|---|---|
| 频率范围 (Frequency Range) (MHz) | R1/R2: 698~960 × 2 | ||
| 698~798 | 790~862 | 880~960 | |
| 极化方式 (Polarization) | ±45° | ||
| 中间下倾角增益 (Gain at Mid Tilt) (dBi) | 14.7 | 15.0 | 15.5 |
| 全下倾角增益 (Gain over all Tilts) (dBi) | 14.5±0.4 | 14.8±0.5 | 15.3±0.5 |
| 水平 3dB 波束宽度 (Horizontal HPBW) (°) | 68±6 | 64±5 | 61±5 |
| 垂直 3dB 波束宽度 (Vertical HPBW) (°) | 11.1±0.9 | 9.9±0.6 | 9.3±0.6 |
| 前后比 (Front-to-Back Ratio) (dB) 总功率, ±30° |
＞22 | ＞23 | ＞24 |
| 交叉极化比 (Cross Polar Ratio) (dB) (轴向/Boresight) |
＞15 | ＞16 | ＞16 |
| 电下倾角 (Electrical Downtilt) (°) | 2 ~ 12 | ||
| 旁瓣抑制 (Sidelobe Suppression) (dB) (主波束上方第一旁瓣) |
＞15 | ||
| 电压驻波比 (VSWR) | ＜1.5 | ||
| 系统内隔离度 (Isolation: Intra-system) (dB) | ≥25 | ||
| 系统间隔离度 (Isolation: Inter-system) (dB) | ≥25 | ||
| 三阶互调 (IM3) (2×43dBm 载波) (dBc) | ≤-153 | ||
| 输入阻抗 (Impedance) (Ω) | 50 | ||
| 最大输入功率 (Max. Power) (W) @50°C | 400 | ||
| 雷电保护 (Lightning Protection) | 直流接地 (DC Ground) | ||
| 电气性能指标 (Electrical Specifications) | |||
|---|---|---|---|
| 频率范围 (Frequency Range) (MHz) | Y1/Y2, Y3/Y4: 1710~2690 × 4 | ||
| 1710~1880 | 1920~2170 | 2490~2690 | |
| 极化方式 (Polarization) | ±45° | ||
| 中间下倾角增益 (Gain at Mid Tilt) (dBi) [底部] | 17.5 | 18.7 | 18.4 |
| 全下倾角增益 (Gain over all Tilts) (dBi) [底部] | 17.3±0.9 | 18.5±0.6 | 18.2±0.6 |
| 中间下倾角增益 (Gain at Mid Tilt) (dBi) [顶部] | 16.8 | 18.3 | 18.0 |
| 全下倾角增益 (Gain over all Tilts) (dBi) [顶部] | 16.6±0.6 | 18.1±0.4 | 17.8±0.6 |
| 水平波束指向中心 (Horizontal Beam Centers) (°) | ±32 | ±31 | ±30 |
| 水平 3dB 波束宽度 (Horizontal HPBW) (°) | 35±3 | 32±3 | 30±3 |
| 垂直 3dB 波束宽度 (Vertical HPBW) (°) | 9.3±0.6 | 8.5±0.6 | 6.7±0.5 |
| 前后比 (Front-to-Back Ratio) (dB) 总功率, ±30° |
＞25 | ＞26 | ＞26 |
| 电下倾角 (Electrical Downtilt) (°) | 2 ~ 12 | ||
| 旁瓣抑制 (Sidelobe Suppression) (dB) (主波束上方第一旁瓣) |
＞15 | ||
| 电压驻波比 (VSWR) | ＜1.5 | ||
| 系统内隔离度 (Isolation: Intra-system) (dB) | ≥25 | ||
| 三阶互调 (IM3) (2×43dBm 载波) (dBc) | ≤-153 | ||
| 输入阻抗 (Impedance) (Ω) | 50 | ||
| 最大输入功率 (Max. Power) (W) @50°C | 200 | ||
| 雷电保护 (Lightning Protection) | 直流接地 (DC Ground) | ||
| 机械性能指标 (Mechanical Specifications) | |
|---|---|
| 连接器类型 (Connector) | 12×4.3-10 Female (母头) |
| 连接器位置 (Connector Position) | 底部 (Bottom) |
| 外形尺寸 (高×宽×深) (Dimensions) (mm) | 2080×499×198 |
| 包装尺寸 (Packing Size) (mm) | 2370×565×250 |
| 天线重量 (Antenna Weight) (kg) | 37.7 |
| 安装支架重量 (Installation Kit Weight) (kg) | 5.4 |
| 总包装重量 (Packing Weight) (kg) | 52.5 |
| 风载荷 (Wind Load) (N, @150km/h) 正面 / 侧面 / 最大值 |
740 / 240 / 950 |
| 最大抗风时速 (Max. Wind Velocity) (km/h) | 216 |
| 天线罩材料 (Radome Material) | 玻璃钢 (Fiberglass) |
| 天线罩颜色 (Radome Color) | 灰色 (Gray) |
| 工作温度 (Operating Temperature) (℃) | -50 ~ +65 |
| 安装件规格 (Mounting Hardware) (mm) | 适用于抱杆直径：Φ50 ~ Φ115 |
| 远程下倾控制规格 (RET Specifications) | |
|---|---|
| RET 类型 (RET Type) | 集成式 (可更换) / Integrated (Replaceable) |
| RET 协议 (RET Protocol) | AISG 2.0 / 3GPP |
| 电源电压 (Power Supply) (V) | 10 – 30 DC (直流) |
| 功耗 (Power Consumption) (W) | ≤ 0.6 (待机, 12V); ≤ 6 (运行, 12V) |
| 全量程调整时间 (Adjustment Time) | ＜ 4 分钟 (Full Range) |
| 调整寿命 (Adjustment Cycles) | ＞ 50,000 次 |
| 工作温度 (Temperature Range) (℃) | -40 ~ +65 |
| 雷电保护 (Lightning Protection) | 3KA (8/20μs) @ Pin5 & Pin3; 5KA (8/20μs) @ Pin1 / Pin6 & Pin7 |
| 接口定义 (Connectors) |
符合 IEC 60130-9 和 AISG 标准的 2×8 针圆形连接器 菊花链输入 (Daisy Chain In): 公头 (Male) 菊花链输出 (Daisy Chain Out): 母头 (Female) 引脚定义: Pin 1: 12V | Pin 3: RS485B | Pin 5: RS485A | Pin 6: 10-30V Pin 7: GND (接地) | Pin 2, 4, 8: N/C (未连接) |
应用场景
- 超密集城区扩容： 在不增加物理挂点的前提下，通过双波束技术实现 3 扇区向 6 扇区的演进。
- 多频段统一接入站点： 一面天线解决 700M/800M/900M 低频覆盖与 1.8G/2.1G/2.6G 高速数据容量。
- 高话务量流量热点： 针对商业街、学校、写字楼等区域进行精准的波束切片与容量增强。
- 未来 5G 网络演进： 凭借优异的低互调性能和 4.3-10 接口，为 5G 中频重耕提供可靠的物理层支持。
产品常见问答
- 双波束 33° 设计与普通 65° 天线有什么本质区别？
- 普通天线通过一个波束覆盖一个宽扇区；双波束天线则利用内部相移网络在水平面产生两个中心点偏转的窄波束。这使得频率资源可以在两个窄波束内复用，从而大幅度提升网络吞吐量。
- 为什么天线使用了 12 个 4.3-10 接口？
- 因为天线集成了多个频段和双波束架构。低频段（R1/R2）占据 4 个接口，中高频段（Y1-Y4）为实现双波束和 MIMO 技术占据了 8 个接口。4.3-10 接口确保了在如此高密度部署下仍能保持极佳的互调稳定性。
- RET 模块如果坏了，必须把天线拆下来修吗？
- 不需要。这款天线采用的是集成但可现场更换的 RET 设计。维护人员只需携带备件上塔，通过简单的操作即可完成模块更换，无需中断物理挂载，也不会改变天线的机械倾角。
- 这款天线的风荷载大吗？
- 尽管天线宽度达到了 499mm，但其流线型外壳设计经过优化，最大风载荷控制在 950N（150km/h 时），配合 5.4kg 的加固型安装件，能够经受 12 级以上强台风的考验。
