698-2700MHz 4×4 宽频对称电桥

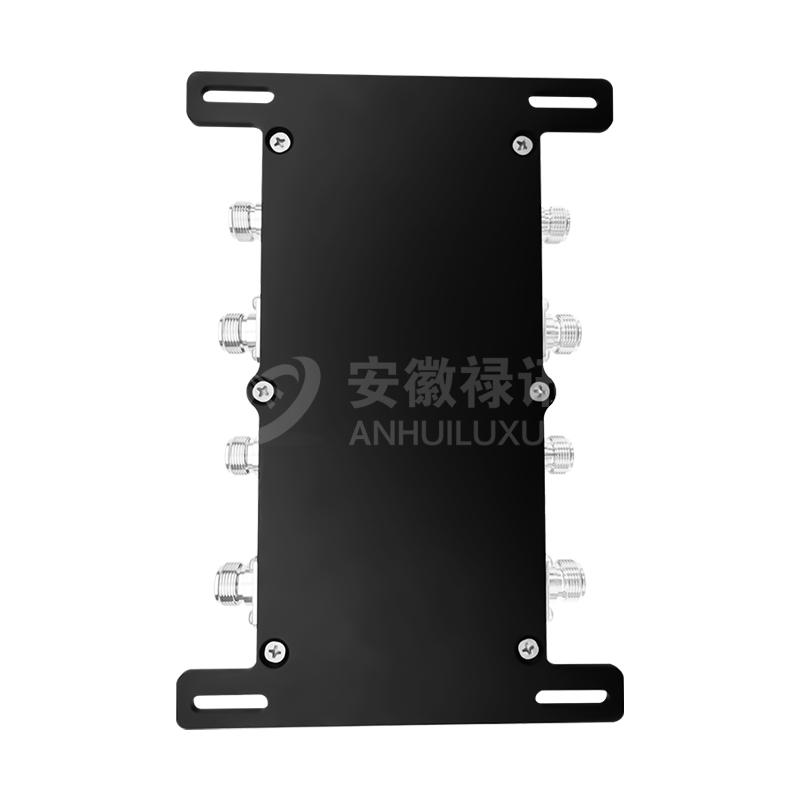

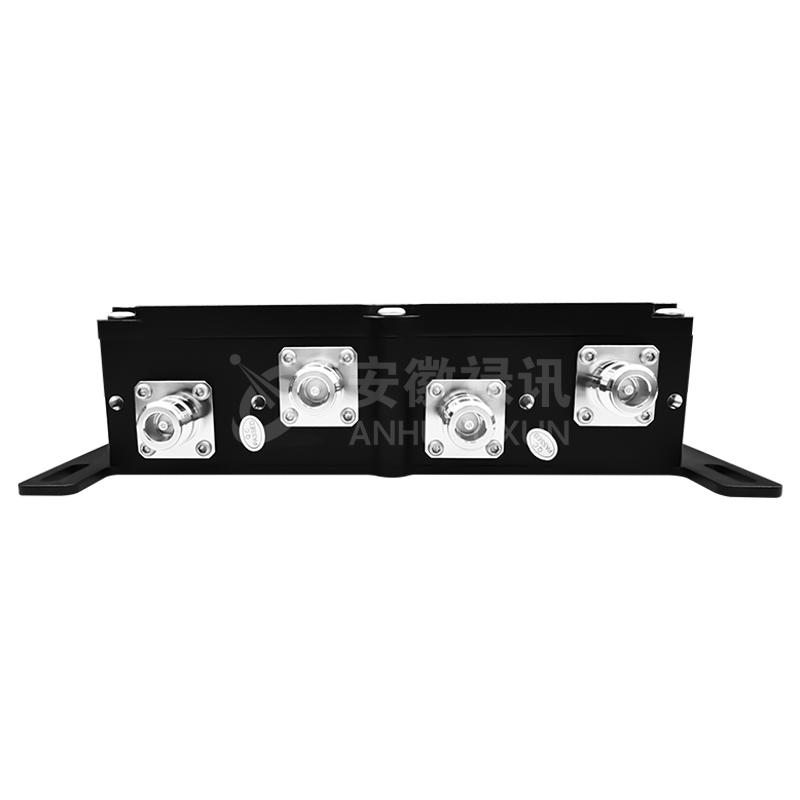

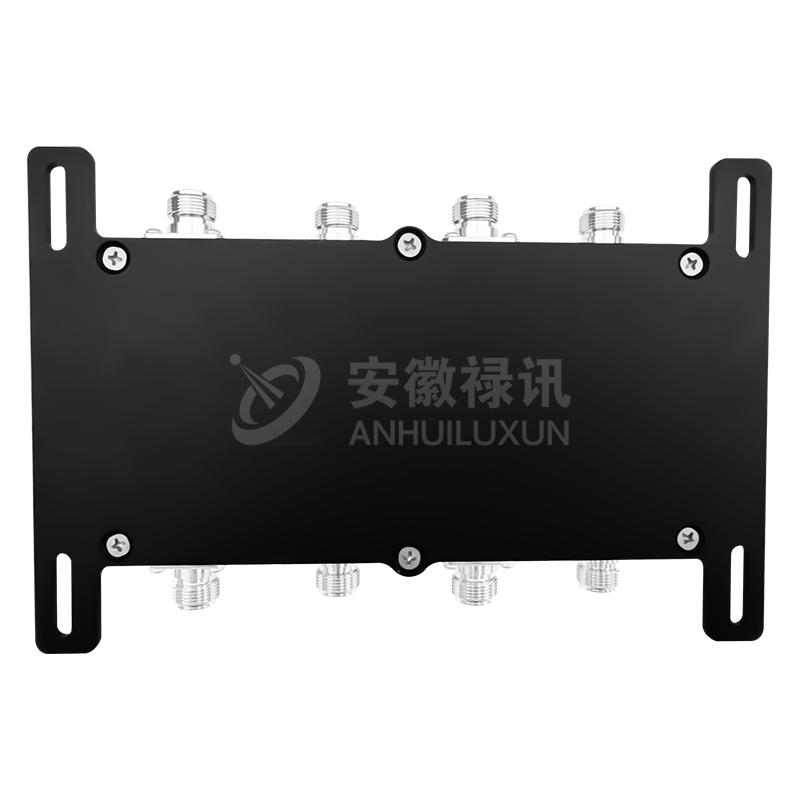

LXHC-727-44-NF-155 是一款高性能 4×4 混合矩阵电桥，专为 698-2700MHz 频段的信号合路与均衡分配而设计 。作为室内分布系统的核心组件，该电桥能够将四个输入信号均匀分配至四个输出端口，并保持极高的端口隔离度和相位稳定性 。其低 PIM 设计和 IP65 防护等级，确保了在复杂的 5G 覆盖环境下依然拥有卓越的性能表现 。
-
- 频率范围： 698-2700 MHz
- 无源互调 (PIM3)： ≤-155dBc @ 2x43dBm
- 端口隔离度： ≥22 dB
- 功率容量： 200W / 端口 (平均功率)
描述
在高性能无线覆盖网络中，LXHC 系列 4×4 混合矩阵电桥能够确保多运营商、多频段信号的完美融合。该产品支持从 700MHz 到 2.7GHz 的宽频应用，涵盖了 LTE 和 5G Sub-3GHz 的所有主流频段。通过精密的腔体设计，该电桥将驻波比（VSWR）严格控制在 ≤1.3，有效降低了信号反射对基站设备的影响。
除了卓越的射频指标，该电桥还集成了先进的直流通过（DC-by-pass）功能。它符合 AISG 2.0 规范，最大允许 6.5A 电流通过，支持 IN1-OUT4、IN2-OUT2 等多路馈电路径，方便为系统中的远端有源设备供电。IP65 等级的黑色防腐蚀涂层外壳，确保了其在室内外各种复杂气候条件下的长期可靠性。
技术与机械规格说明
| 指标 | |
|---|---|
|
型号 |
LXHC-727-44-NF-155 |
|
频率范围，[MHz] |
698-2700 |
|
插入损耗(dB) |
6.1±1.4 |
|
端口隔离(dB) |
≥22 |
|
驻波比 |
≤1.3 |
|
三阶互调 |
≤ -155 dBc @ 2×43 dBm（698–2700 MHz） |
|
直流旁路 |
直流通路：IN1 → OUT4，IN2 → OUT2
直流通路：IN3 → OUT3，IN4 → OUT1
（最大支持 6.5A，符合 AISG 2.0 标准） |
|
阻抗 |
50 欧姆 |
|
外观颜色 |
黑色 |
|
工作温度 |
-40℃ ～ +65℃ |
|
防护等级 |
IP65 |
|
平均功率 |
200W / 每端口 |
|
连接器类型 |
N 型母头 |
|
重量 |
1.9 kg |
|
相对湿度 |
5% ～ 95% |
应用场景
- 多网合一室内覆盖： 广泛应用于商场、酒店、写字楼的 DAS 系统，实现多家运营商 4G/5G 信号的共建共享。
- POI 合路系统： 在大型场馆或地铁覆盖项目中，作为 POI 平台的核心电桥，处理高功率多路信号的分配。
- 基站端信号组合： 用于基站侧的信号调相与合路，优化天线阵列的辐射效率。
- 极端环境部署： 凭借 IP65 高防护性能，适用于隧道、矿井、沿海等高湿度或高盐雾的恶劣环境。
常见问题解答
- 问：为什么在 5G 建设中要优先选择这款 4×4 电桥？
- 答：5G 网络对数据吞吐量要求极高，-155dBc 的低 PIM 性能能显著降低系统自干扰，避免因互调产物导致的底噪抬升，从而保障 5G 的高速传输体验。
- 问：电桥的 4 个输出端口信号强度是一样的吗？
- 答：是的。4×4 矩阵电桥的设计目标就是将输入信号在四个输出端进行等比分配，其幅度平衡度控制在 ±1.4dB 以内，确保覆盖区域的信号均匀性。
- 问：这款电桥支持哪些类型的直流供电需求？
- 答：它支持 DC-by-pass 功能，并严格遵循 AISG 2.0 标准。IN1/IN2/IN3/IN4 与对应输出端口之间存在直流通路，最大电流可承载 6.5A，足以支持远端放大器等设备。
- 问：该产品在高温或低温环境下的表现如何？
- 答：该电桥的工作温度范围为 -40°C 至 +65°C，经过严苛的高低温循环测试，各项射频指标在极端温差下均能保持高度稳定。
