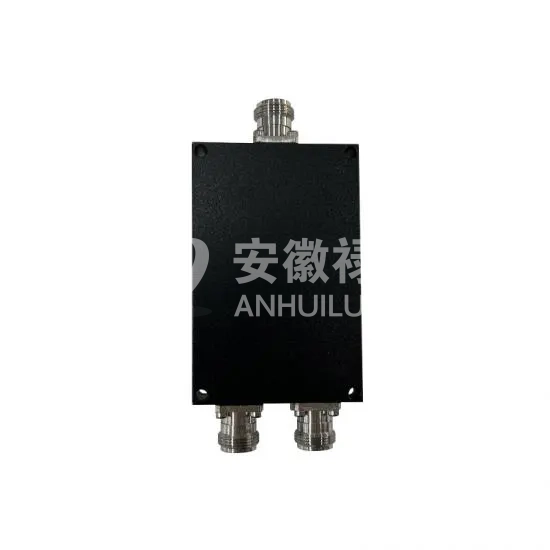

698-3800MHz二路微带功分器
高性能 LX-WPS-638-2-43F-A01 二路功分器，频率覆盖 698-3800MHz，完美适配 5G NR 核心频段。产品采用低 PIM 技术（≤-153dBc），配备新一代 4.3/10-Female 接口及 IP65 防护设计。凭借其极低的插入损耗和优异的驻波比（VSWR 1.40），它能有效提升 DAS 系统与 5G 基站覆盖的信号质量与稳定性。
- 频率范围：698-3800 MHz (支持 5G/LTE 全频段)
- 三阶互调 (PIM)：≤-153 dBc @ 2*43 dBm
- 插入损耗：≤0.8 dB (不含 3.0dB 理论分损)
- 接口类型：4.3/10-Female
描述
作为 5G 时代基站覆盖与室内分布系统（DAS）的核心无源组件，本产品在 698MHz 至 3800MHz 的宽频带内展现了卓越的射频性能。该功分器采用精密微带电路结构，将输入信号精确平分为两路输出，维持了极佳的相位一致性与幅度平衡。50W 的额定功率承载能力，使其能够轻松应对各种宏基站与微基站的信号分配任务。
在电气特性上，该型号重点优化了三阶互调性能，PIM 值低至 ≤-153dBc，有效抑制了系统底噪抬升，提升了网络吞吐量。配备的 4.3/10-Female 接口相比传统接口更加紧凑，且具备更好的电气接触稳定性，显著降低了由机械连接导致的互调风险。产品符合 IP65 防护等级，配合坚固的防腐蚀外壳，确保在 -30°C 至 +70°C 的严苛室内外环境下依然能够提供持久可靠的信号分配服务。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-WPS-638-2-43F-A01 |
|
分配比 |
1 : 0.5 : 0.5 |
|
频率范围，[MHz] |
698-3800 |
|
分损 |
3.0 |
|
插损 |
≤0.8 |
|
隔离[dB] |
≥18 |
|
驻波比 |
1.40 |
|
互调（3rd PIM） |
≤-153dBc@2*43dBm (698-2700) |
|
阻抗 |
50 |
|
额定功率 |
50 |
| 机械特性 | |
|---|---|
|
连接器 |
4.3/10-F |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
Black |
| 环境条件 | |
|---|---|
|
环境条件等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP65,IEC 60529 |
|
工作温度范围，[°C] |
-30°C to +70°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%(无凝结) |
应用场景
- 5G & LTE 高性能基站建设：支持 3.5GHz 等 5G 核心频段，为天馈系统提供低损耗、低互调的一分二信号分路。
- 大规模 DAS 系统部署：在对 PIM 指标有严苛要求的商业综合体或交通枢纽中，保障多频段信号的传输纯净度。
- 共建共享网络覆盖：支持多运营商、多制式信号的联合分配，简化布线结构并降低维护成本。
- 室内外严苛环境覆盖：利用其 IP65 级防水防尘特性，在隧道、地下空间或室外塔顶提供稳定的射频连接。
常见问题解答
- Q: 为什么这款二路功分器特别强调低 PIM 指标？
- A: PIM（三阶互调）直接影响 5G 网络的数据传输速率和系统容量。≤-153dBc 的低互调指标意味着该功分器能极大减少对接收端的干扰，确保在多频段大功率环境下，通信链路依然保持极高的信噪比。
- Q: 4.3/10 接口在安装维护中有什么优势？
- A: 4.3/10 接口专为 5G 基站小型化趋势设计。它的电气性能和机械连接相互独立，即使连接器的拧紧扭矩略有偏差，也能维持稳定的低 PIM 表现，极大地降低了工程安装过程中的不确定性。
- Q: 该产品是否支持室外长时间挂网运行？
- A: 完全支持。产品具备 IP65 防护等级，能够有效抵御灰尘进入和低压水喷淋。配合符合 ETSI 环境标准的坚固黑色外壳，可在各种复杂气候条件下长期保持电气指标稳定。
- Q: 插损 ≤0.8dB 在实际链路预算中如何考量？
- A: 在一分二信号分配中，除了 3dB 的物理分损外，本产品带来的额外热损耗极低。0.8dB 的插损余量能让工程师在设计 DAS 系统时拥有更大的链路预算灵活性，确保远端天线的覆盖深度。
