698-4000MHz 四路微带功分器
LX-PD-644WN1 是一款高密度的四路威尔金森功分器，专为 698-4000MHz 频段的多点分发设计。它能以极低的信号损耗（≤0.8dB）将信号平均分为四份，并提供强大的端口间防串扰性能。
- 分配比例： 1 : 0.25 : 0.25 : 0.25 : 0.25 (四路)
- 插入损耗： ≤ 0.8 dB
- 隔离度： ≥ 18 dB
- 频率范围： 698-4000 MHz
描述

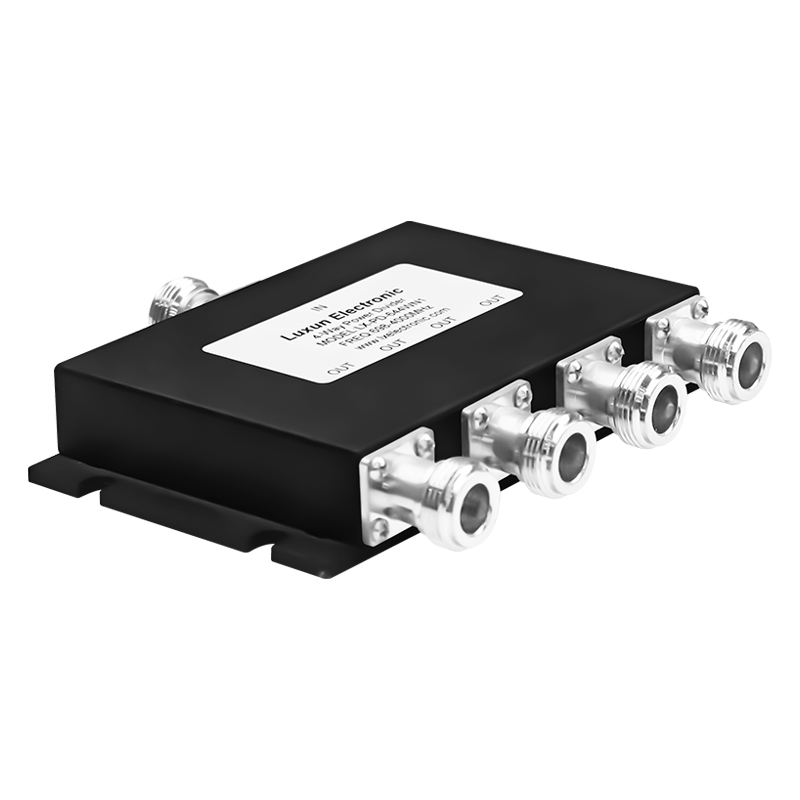

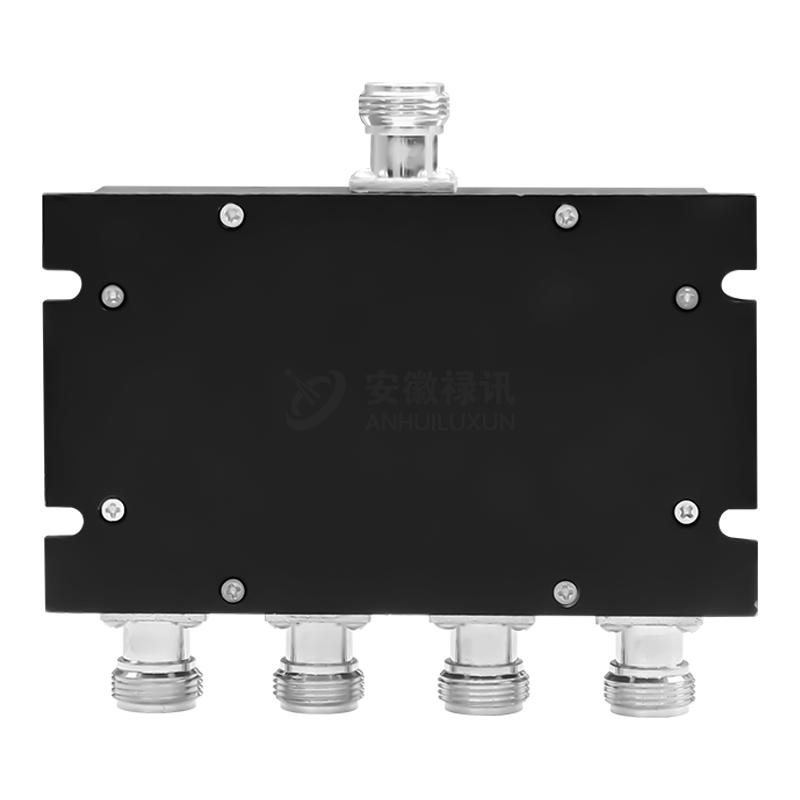

作为大容量分布式覆盖系统的核心节点，这款四路威尔金森功分器展现了卓越的宽带匹配能力。其内部精密集成的隔离电阻确保了即使其中某一个输出端口发生故障或开路，也不会对其他三个输出端口造成显著的相位或幅度波动。产品严格遵循 ETSI EN 300019 标准，具备出色的温度耐受性（-30°C 至 +70°C）。紧凑的黑色封装和 N-Female 接口设计，使其能够轻松集成到高度拥挤的机房机架中。它是大规模商场、写字楼 5G 深度覆盖以及关键专网通信系统的理想伴侣。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-PD-644WN1 |
|
频率范围，[MHz] |
400-470 |
|
分割比例 |
1 : 0.25 : 0.25 : 0.25 : 0.25 |
|
分损 |
6.0 |
|
插损 |
≤0.8 |
|
隔离度 |
≥18 |
|
驻波比 |
1.30 |
|
阻抗 |
50 |
|
功率 |
50 |
| 机械特性 | |
|---|---|
|
连接器 |
N-F |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
黑 |
| 环境条件 | |
|---|---|
|
环境条件等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP60,IEC 60529 |
|
工作温度范围，[°C] |
-30°C to +70°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- 大规模 DAS 布署： 在高层建筑中，通过一个功分器同时点亮四个独立天线单元。
- 室内微基站扩展： 将小型基站信号分流至多个房间，实现无死角的 5G 信号覆盖。
- 智慧仓储定位： 在大型仓库内分布四个射频节点，提升资产跟踪信号的覆盖稳定性。
- 广播分发系统： 适用于 4000MHz 以下频段的数字音频或数据广播的分流传输。
常见问题解答
- 问：四个输出端口的信号是一模一样的吗？
- 答：是的。产品设计确保了四路输出在振幅和相位上具有极高的一致性，分配比严格遵循 1:0.25 分配。
- 问：如果其中一个天线断开了，会损坏设备吗？
- 答：不会。威尔金森电路具备良好的端口保护特性，单端口异常时，其他端口受到的影响极小，也不会对输入端的发射机造成即时损害。
- 问：产品外观的黑色涂层有什么作用？
- 答：黑色阳极氧化层除了防锈防潮（符合 IP60 级防护），还提供了更好的热辐射性能，有助于 50W 功率运行下的散热管理。
