DC-8GHz 步进可调衰减器
LX-VAT-8-2-69-NF-C01 是一款高性能步进式手动可调衰减器，工作频率覆盖 DC 至 8GHz。它允许用户在 0 到 69dB 之间以 1dB 为步进精确调节信号强度。凭借其优异的 VSWR（≤1.50）和极高的峰值功率处理能力（200W 脉冲），该产品成为实验室研发、系统集成及自动化测试环境中控制射频功率电平的理想选择。
- 频率范围：DC ～ 8 GHz (支持超宽带通信)
- 衰减范围：0 ～ 69 dB
- 调节步长：1 dB 步进
- 衰减精度：±0.5dB (1-9dB) 至 ±2.0dB (50-69dB)
描述
在射频电路开发和生产测试中，能够精确、重复地模拟路径损耗至关重要。这款 DC-8GHz 步进可调衰减器 采用了高可靠性的内部衰减网络设计，确保在整个 8GHz 带宽内具有极佳的平坦度和精度。

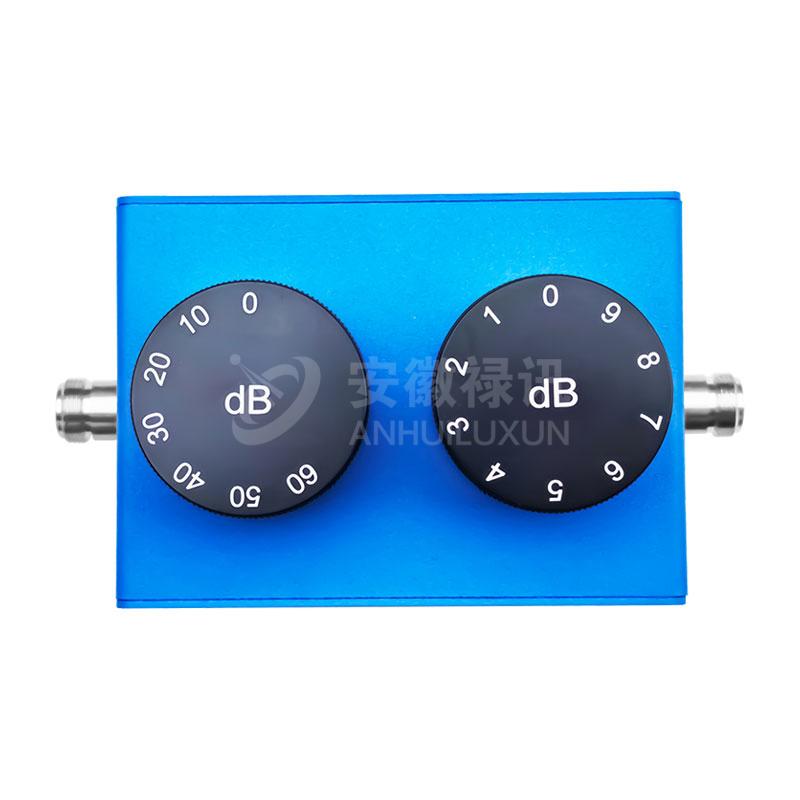

该型号支持从 0dB 到 69dB 的超大调节范围。用户可以通过手动旋钮或拨码开关（视结构而定）以 1dB 的极细微增量进行调整，非常适合测试接收机的动态范围、模拟远距离通信损耗或平衡多路系统的功率电平。其 200W 的峰值功率处理能力（5μs 脉宽）为系统提供了极高的安全裕度，防止突发脉冲信号损坏器件。

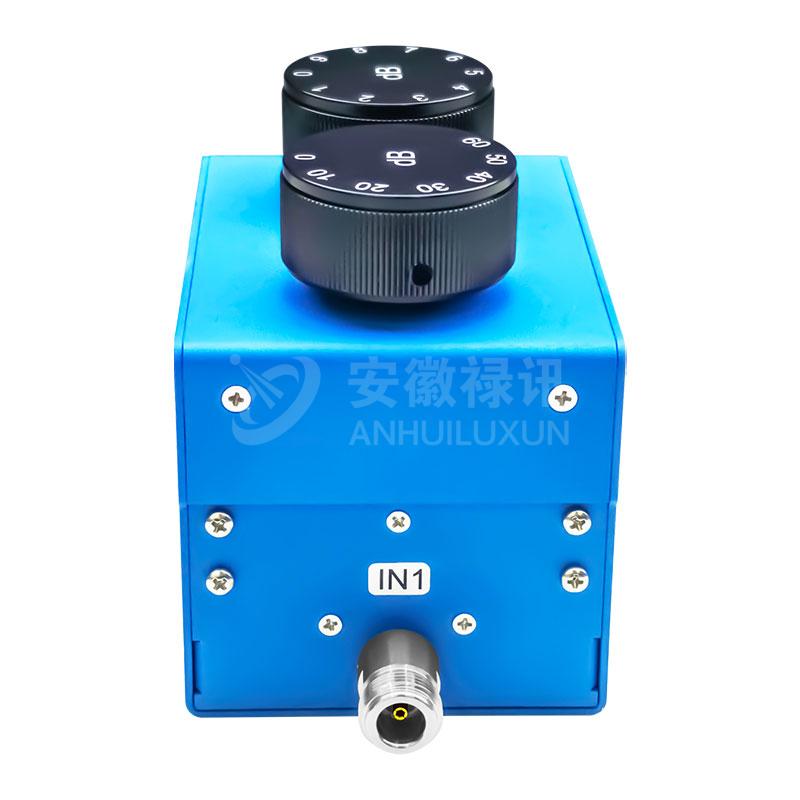

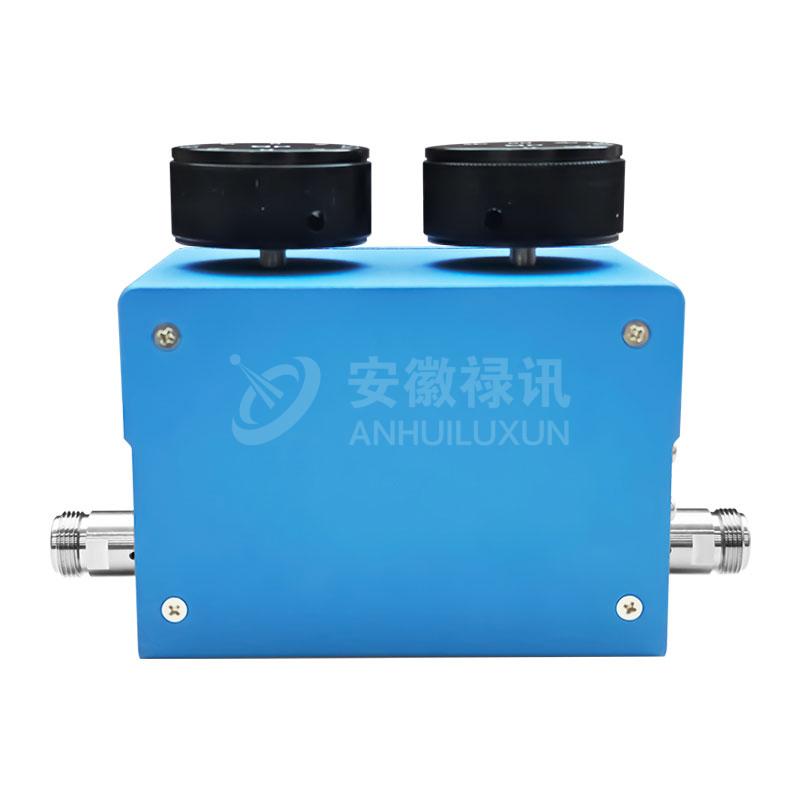

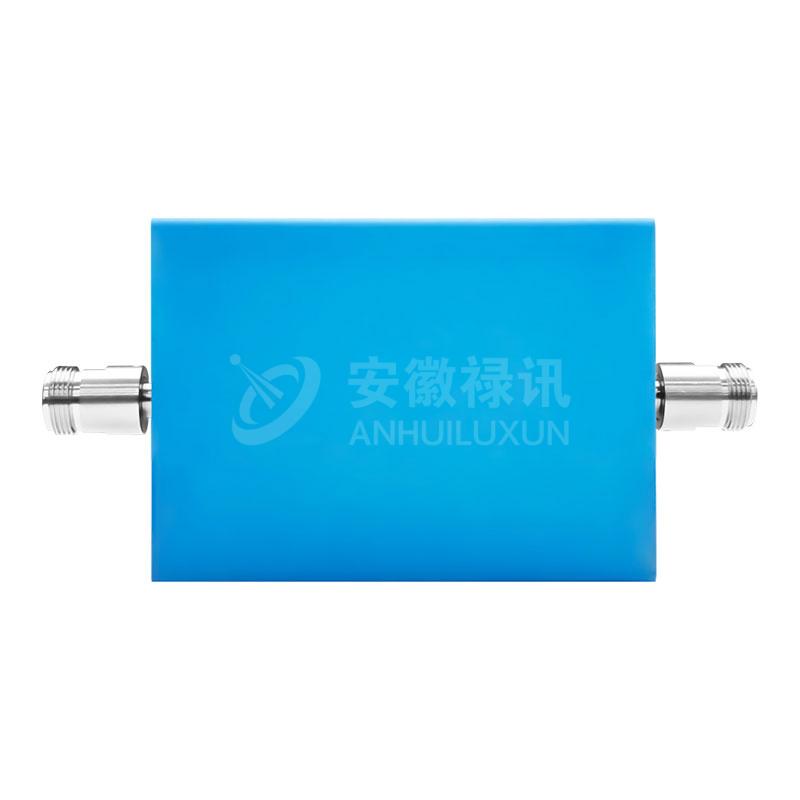

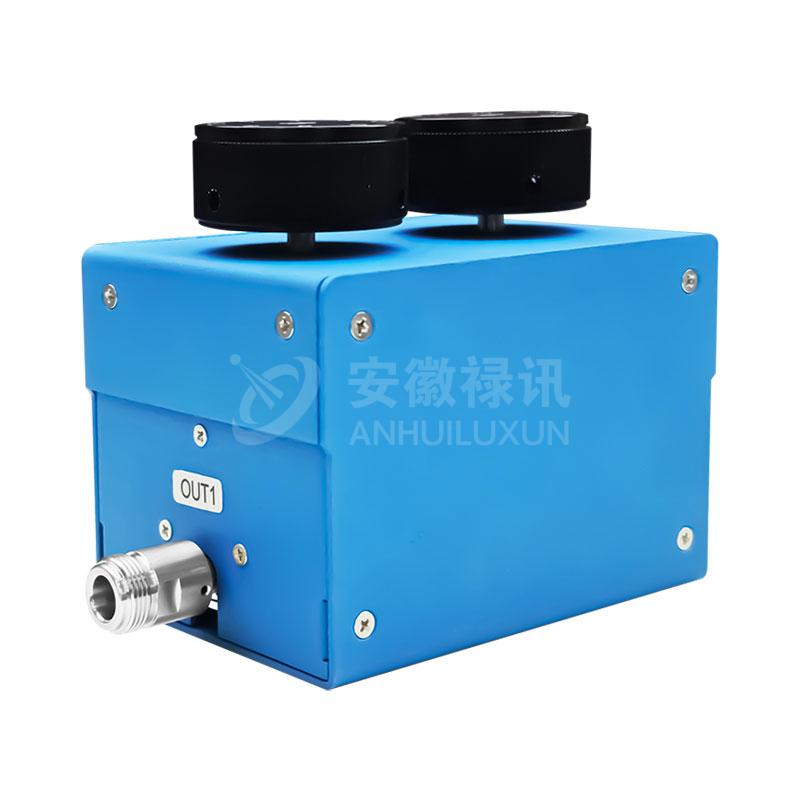

蓝色氧化喷涂外壳不仅提供了专业的外观，更具备优异的散热性能和耐用性。接口采用标准的 N 型母头，确保了在高频下的机械连接稳定性和电气接触可靠性。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-VAT-8-2-69-NF-C01 |
|
频率范围，[MHz] |
DC–8000 |
|
衰减范围 [dB] |
0–69 dB（步进 1 dB） |
|
衰减精度 [dB] |
±0.5 dB（1–9 dB） ±1.0 dB（10–19 dB） ±1.5 dB（20–49 dB） ±2.0 dB（50–69 dB） |
|
驻波比（VSWR） |
≤1.50 |
|
插入损耗 [dB] |
≤1.25 |
|
阻抗 [Ω] |
50 |
|
额定功率 [W] |
2 |
|
峰值功率 [W] |
200 W（脉冲宽度 5 μs，占空比 2%） |
| 机械数据 | |
|---|---|
|
接头 |
N型公/母头（N-F） |
|
重量 |
TBD（待定） |
|
尺寸 |
TBD（待定） |
|
颜色 |
蓝色 |
| 环境数据 | |
|---|---|
|
环境等级 |
ETSI EN 300019-1-1 Class 1.2
ETSI EN 300019-1-2 Class 2.3
ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
/ |
|
工作温度 [°C] |
0°C ～ +54°C |
|
存储温度 [°C] |
-40°C ～ +85°C |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- 5G/Wi-Fi 6E/7 测试： 覆盖 sub-6GHz 及以上频段，用于基站和终端的链路模拟。
- 接收机灵敏度测试： 精确调低输入信号强度，寻找接收机的门限电平。
- 自动化测试系统 (ATE)： 作为标准射频前端组件，控制系统测试链路的功率平衡。
- 雷达与卫星通信： 利用高频覆盖和高脉冲功率容量，进行模拟链路调测。
常见问题解答
- 为什么插入损耗（Insertion Loss）标注为 ≤1.25dB？
- 插入损耗是指衰减器调至 0dB 位时的固有损耗。由于该器件覆盖了从 DC 到 8GHz 的超宽频带，且内部包含复杂的步进切换开关，1.25dB 的插损在同级别宽频段产品中属于非常优秀的水平。
- 2W 的功率容量足够吗？它的 200W 峰值功率怎么理解？
- 2W 是指该衰减器可以长期、连续承受的最大平均功率。而 200W 峰值功率是指在极短时间内（如 5μs 脉冲宽度）可以承受的冲击，这对于处理雷达脉冲或高波峰比（PAPR）的数字调制信号非常有用。
- 衰减精度随衰减量增加而变大是正常的吗？
- 是的。这是射频衰减器的普遍物理特性。衰减量越高（如 50-69dB），微小的阻抗偏差或寄生电容对精度的累积影响就越大。本产品将 69dB 处的精度控制在 ±2.0dB，完全满足绝大多数工程测量需求。
- 它能否在户外环境使用？
- 该型号的设计工作温度为 -0°C 到 +54°C，符合 ETSI 室内环境标准，主要针对实验室或机房等受控环境。如需在极端户外环境下使用，建议安装在防护箱内并注意防潮。
