衰减器是一种无源射频器件，用于在指定频率范围内将信号功率按预定值降低，同时保持信号波形和频率特性不变。其核心功能是消耗多余能量，而非产生或放大信号。
衰减器的本质是一个精密电阻网络。信号通过时，电阻将一部分射频能量转化为热能消耗掉，从而实现功率衰减。衰减器是互易器件——信号可以正向传输，也可以反向传输，衰减量相同。
在射频系统中，信号功率并非越大越好。发射机输出功率过高会损坏测试仪器，接收机输入信号过强会导致饱和失真，多路信号功率不均衡会影响系统动态范围。衰减器正是为解决这类问题而存在的器件。它的功能看似简单——降低信号功率，但在实际工程中，衰减器的选型和使用涉及功率容量、频率响应、阻抗匹配和散热设计等多个技术维度。
核心参数
| 参数 | 典型值 | 工程含义 |
|---|---|---|
| 衰减量 | 1-60 dB（常用3/6/10/20/30 dB） | 信号功率降低的分贝数 |
| 频率范围 | DC-6 GHz（常规）/ 可达40 GHz | 适用的工作频段 |
| 衰减精度 | ±0.3 dB ~ ±1.0 dB | 实际衰减值与标称值的偏差 |
| 功率容量 | 1 W ~ 1000 W | 能承受的最大射频功率 |
| 驻波比（VSWR） | ≤1.3（常规）/ ≤1.5（大功率） | 阻抗匹配程度 |
| 阻抗 | 50Ω / 75Ω | 系统标准阻抗 |
| 工作温度 | -55℃ ~ +125℃ | 适用环境温度范围 |
衰减器的功率容量是选型中最关键的参数之一。超过额定功率会导致电阻烧毁，器件永久失效。
衰减器的类型
按衰减量是否可调分类
固定衰减器：衰减量固定，不可调节。结构简单、可靠性高、成本低。常用衰减值包括3 dB、6 dB、10 dB、20 dB、30 dB。适用于测试校准、功率调节和系统保护。
可变衰减器：衰减量可在一定范围内连续调节。用于需要动态调整信号电平的测试场景。手动调节型和电控型（步进衰减器）均有应用。
按功率容量分类
小功率衰减器（1-10 W）：用于实验室测试、接收机前端保护。体积小，通常采用SMA或N型接口。
中功率衰减器（10-100 W）：用于基站测试、中功率放大器调试。需要一定的散热设计。

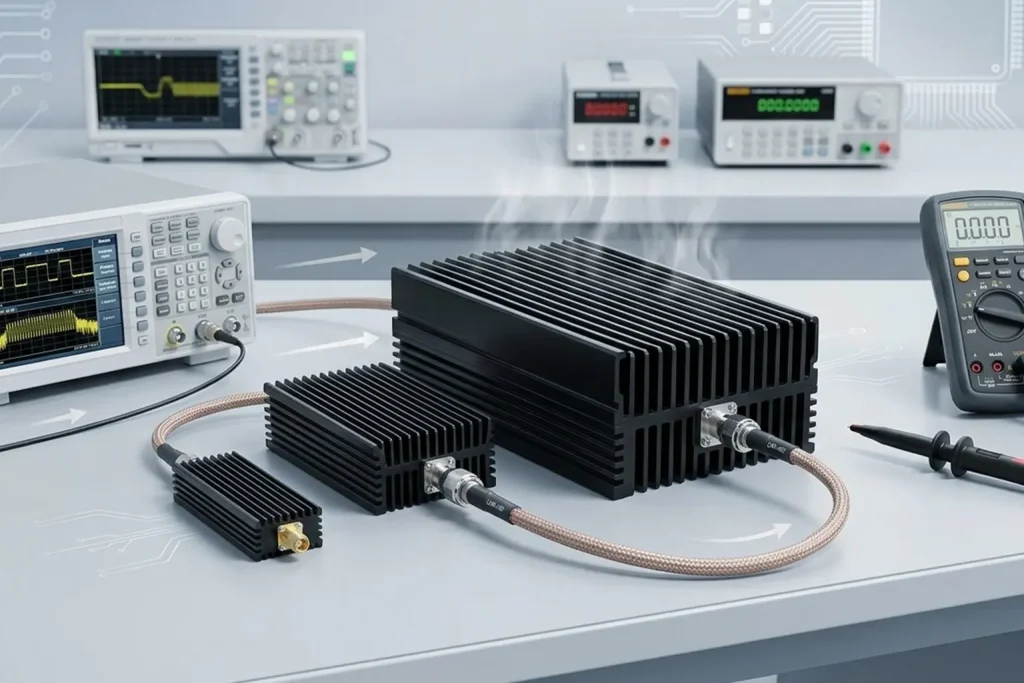

大功率衰减器（100-1000 W）：用于高功率发射机测试、基站满载测试。体积大，采用散热片或液冷设计。500W级大功率衰减器需要大型散热机舱，器件内部会将绝大部分输入功率转化为热能，依靠庞大的黑色氧化铝散热机舱高效散热。
按接口类型分类
SMA、N型、4.3-10、7/16 DIN、波导等。大功率场景通常使用N型或7/16 DIN接口，以保证可靠的功率传输和机械强度。
工作原理
衰减器的核心是一个电阻网络。常用的拓扑结构包括T型、π型和桥T型。
T型衰减器：由三个电阻构成T形网络。输入和输出端各串联一个电阻，中间并联一个电阻到地。
π型衰减器：由三个电阻构成π形网络。输入端和输出端各并联一个电阻到地，中间串联一个电阻。
桥T型衰减器：由四个电阻构成，在T型网络基础上增加一个跨接电阻。桥T型结构在阻抗匹配和衰减精度方面表现更优，常用于精密衰减器设计。
无论哪种拓扑，设计目标都是在所有端口实现阻抗匹配的同时，精确控制衰减量。电阻值的选择需要同时满足衰减量和阻抗匹配两个约束条件。
在DAS系统中的应用
功率平衡
在室内分布系统中，不同支路的信号功率可能存在差异。某些支路距离信源较近，功率偏高；某些支路距离较远，功率偏低。在不同支路中加入适当衰减值的衰减器，可以将各支路的功率调整到设计水平。短支路加衰减器，长支路不加，实现链路功率的均衡。
接收机保护
测试测量场景中，频谱分析仪、功率计等仪器的输入端口有最大功率限制。直接接入大功率信号会烧毁仪器前端。在仪器前端加衰减器，将信号降到安全范围再接入。
信号源输出调节
信号发生器的输出功率范围有限，且在某些频段输出功率偏高或偏低。在信号源输出端加衰减器，可以将信号精确调整到所需电平。
驻波比改善
在某些情况下，衰减器可以改善系统的阻抗匹配。衰减器的输入输出阻抗均为50Ω，接入系统后可以隔离前后级阻抗不匹配的影响。
选型要点
衰减量。根据链路预算确定需要的衰减值。衰减量选小了起不到保护作用，选大了信号太弱。建议在计算值基础上留一定余量。
功率容量。衰减器的功率容量应大于系统实际最大功率。建议留1.5-2倍余量。500W的输入功率应选择500W或更高功率容量的衰减器。
频率范围。确认衰减器的频率范围覆盖系统所有工作频段。5G系统需覆盖到3800MHz甚至更高。
接口类型。确认接头类型与系统匹配。N型、4.3-10、SMA各有适用场景。
散热条件。大功率衰减器工作时会发热，应确保安装环境通风良好，必要时增加散热措施。
常见问题
Q1：衰减器能反向使用吗？
可以。衰减器是互易器件，正向和反向的衰减量相同。但大功率衰减器的散热设计通常针对特定方向，反向使用时散热效果可能下降，需确认是否在功率容量范围内。
Q2：衰减器会引入额外噪声吗？
衰减器本身不产生额外噪声，但会衰减信号功率。衰减器的噪声系数等于其衰减量（以dB为单位）。在接收链路中，衰减器会降低系统的信噪比。
Q3：大功率衰减器工作时为什么会发热？
衰减器将输入功率中未被输出的部分转化为热能消耗。例如20dB衰减器，输入500W时，约495W转化为热能，仅5W输出。这些热量需要通过散热结构散发到空气中。
Q4：可以用衰减器代替负载吗？
不能。负载是将全部功率吸收，端口阻抗匹配，不输出信号。衰减器是将部分功率吸收，部分功率输出。两者的功能不同，不能互换。
