12端口 698–2690MHz双频扇区天线
该高性能多频段扇区天线支持 698–960 MHz（2个阵列，4端口）及 1710–2690 MHz（4个阵列，8端口）频段覆盖。天线具备 65° 水平波束宽度，最高增益可达 17.5 dBi。集成 5 路可更换式 RCU 电调单元，完全支持 AISG 2.0/3GPP 协议，能够实现各阵列下倾角的独立远程调节，是 4G/5G 高容量基站部署的理想选择。
- 频率范围：698–960 MHz / 1710–2690 MHz
- 天线增益：16.8 dBi (R1/R2) / 17.5 dBi (Y1-Y4)
- 水平波束宽度：65° ± 4° (低频) / 61° ± 5° (高频)

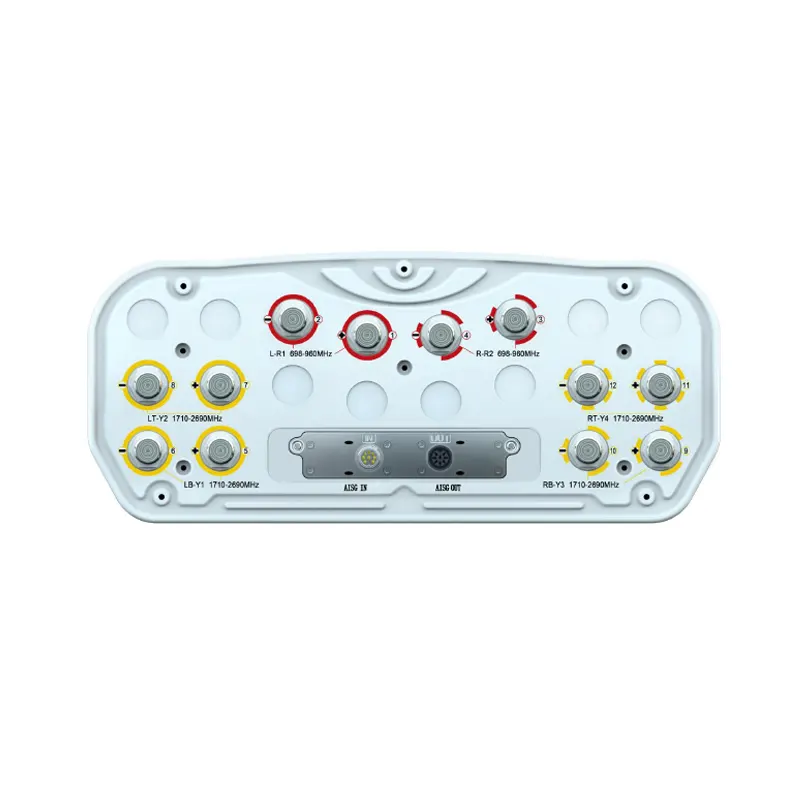

- 物理接口：12 × 4.3-10 Female (底部朝下)
描述
此款 12 端口双频天线专为解决现代通信基站塔顶空间紧缺而设计。天线在低频段提供优异的覆盖能力，在高频段通过多阵列设计（8端口）支持大规模 MIMO 与容量扩容需求。其采用先进的 4.3-10 连接器，不仅在物理体积上比传统接口更紧凑，且具备卓越的互调抑制能力，确保信号传输的纯净度。
该天线的核心竞争力在于其集成的电调系统。内置的 5 路远程电调单元（RET）支持 2~10° 的连续调节。由于 RCU 模块采用可更换（Replaceable）设计，极大简化了后期的维护工作。外壳采用抗紫外线、耐腐蚀的玻璃钢材质，并具备 DC 接地防雷保护，能够在 -50°C 到 65°C 的极端环境下保持长期运行稳定性。
技术与机械规格说明
| 电气指标 | ||||
|---|---|---|---|---|
| 频率范围 (MHz) | R1/R2 -698~960 | |||
| 698~803 | 790~862 | 824~894 | 880~960 | |
| 极化方式 | ±45° | |||
| 中频增益 (dBi) | 16.0 | 16.2 | 16.5 | 16.8 |
| 全倾角增益 (dBi) | 15.8±0.4 | 16.0±0.4 | 16.2±0.4 | 16.6±0.4 |
| 水平3dB波束宽度 (°) | 69±6 | 67±5 | 66±4 | 65±4 |
| 垂直3dB波束宽度 (°) | 9.0±0.8 | 8.6±0.6 | 8.0±0.5 | 7.7±0.5 |
| 前后比 (dB) 总功率，±30° |
>23 | >23 | >24 | >25 |
| 交叉极化比 (dB) （在波束中心） |
>16 | >17 | >17 | >18 |
| 电下倾角 (°) | 2~10 | |||
| 旁瓣抑制 (dB) （主瓣第一旁瓣） |
>16 | >16 | >16 | >17 |
| 驻波比 VSWR | <1.5 | |||
| 隔离度：系统内 (dB) | ≥25 | |||
| 隔离度：系统间 (dB) |
≥25（R1//R2） ≥28（其他端口） |
|||
| 三阶互调 IM3 （2×43dBm 载波） |
≤-150 dBc | |||
| 阻抗 (Ω) | 50 | |||
| 最大输入功率 (W) @50°C | 400 | |||
| 防雷保护 | 直流接地 | |||
| 电气指标 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 频率范围 (MHz) | Y1/Y3-1710~2690 | Y2/Y4-1710~2690 | ||||||
| 1710~1990 | 1920~2200 | 2200~2490 | 2490~2690 | 1710~1990 | 1920~2200 | 2200~2490 | 2490~2690 | |
| 极化方式 | ±45° | |||||||
| 中频增益 (dBi)（底部） | 16.5 | 16.8 | 17.5 | 17.3 | ||||
| 全倾角增益 (dBi)（底部） | 16.3±0.5 | 16.6±0.5 | 17.2±0.6 | 17.0±0.5 | ||||
| 中频增益 (dBi)（顶部） | 16.3 | 16.6 | 17.3 | 17.1 | ||||
| 全倾角增益 (dBi)（顶部） | 16.1±0.5 | 16.4±0.5 | 17.1±0.4 | 16.9±0.6 | ||||
| 水平3dB波束宽度 (°) | 68±5 | 64±6 | 59±5 | 61±5 | 67±5 | 63±6 | 59±6 | 61±5 |
| 垂直3dB波束宽度 (°) | 8.2±0.5 | 7.3±0.5 | 6.5±0.5 | 6.0±0.5 | 7.0±0.5 | 6.3±0.5 | 5.5±0.4 | 5.0±0.4 |
| 前后比 (dB) 总功率，±30° |
>25 | >26 | >25 | >26 | >25 | >26 | >25 | >26 |
| 交叉极化比 (dB) （波束中心） |
>17 | >18 | >16 | >16 | >17 | >18 | >16 | >16 |
| 电下倾角 (°) | 2~10 | 2~10 | ||||||
| 旁瓣抑制 (dB) （主瓣第一旁瓣） |
>17 | >17 | >16 | >16 | >17 | >17 | >16 | >16 |
| 驻波比 VSWR | <1.5 | <1.5 | ||||||
| 系统内隔离度 (dB) | ≥25 | ≥25 | ||||||
| 系统间隔离度 (dB) | ≥28 | ≥28 | ||||||
| 三阶互调 IM3 (2×43dBm 载波) |
≤-150 dBc | |||||||
| 阻抗 (Ω) | 50 | |||||||
| 最大输入功率 (W) @50°C | 200 | |||||||
| 机械指标 | |
|---|---|
| 连接器 | 12×4.3-10 母头 |
| 连接器位置 | 底部 |
| 高度 × 宽度 × 深度 (mm) | 2680×469×198 |
| 包装尺寸 (mm) | 3120×585×350 |
| 天线重量 (kg) | 48.0 |
| 安装套件重量 (kg) | 8.7 |
| 包装重量 (kg) | 65.3 |
| 风载荷 (N，150km/h) 正面 / 侧面 / 背面 |
1163 / 352 / 1207 |
| 最大风速 (km/h) | 216 |
| 罩体材料 | 玻璃纤维 |
| 罩体颜色 | 灰色 |
| 机械下倾角 (°) | 0-8 |
| 工作温度 (℃) | -50~65 |
| 安装夹具尺寸 (mm) | Φ50~Φ115 |
| 内置RET参数 | |
|---|---|
| RET类型 | 集成式（可更换） |
| RET协议 | AISG 2.0 / 3GPP |
| 供电电压 (V) | 10-30 DC |
| 功耗 (W) | ≤0.6（待机，12V），≤6（运行，12V） |
| 调节时间（全范围） | ＜4分钟 |
| 调节次数 | ＞50,000 |
| 工作温度 (℃) | -40~65 |
| 防雷保护 |
3KA (8/20μs) @ Pin5 & Pin3 5KA (8/20μs) @ Pin1 / Pin6 & Pin7 |
| 连接器 |
2×8 Pin 圆形连接器（符合 IEC 60130-9 和 AISG） 菊花链输入：公头，菊花链输出：母头 |
| Pin定义 |
Pin1：12V Pin3：RS485B Pin5：RS485A Pin6：10-30V Pin7：GND Pin2 / Pin4 / Pin8：N/C |
应用场景
- 4G/5G 混合组网：同时支持低频覆盖与高频容量扩容。
- 城市宏基站：65° 水平波束宽度提供精准的扇区划分。
- 智能运维网络：需通过远程控制实时优化网络覆盖范围。
- 严苛环境部署：适用于高风载、高寒或高湿的热带及寒带地区。
产品常见问答
- 5个RET是如何分配的？
- 天线内置 5 个独立马达。通常分配为 2 个用于低频阵列（R1/R2），3 个用于高频阵列（Y 阵列组），实现各频段独立电调。
- 接口是否支持级联？
- 支持。天线底部配备 AISG 标准的 8 针圆型连接器，包含 Male 入口与 Female 出口，方便多面天线级联部署。
- 如果电调单元故障怎么办？
- 无需更换整面天线。该产品采用可更换式 RCU 设计，维护人员可以在塔上直接更换故障模块，节省大量设备成本。
- 天线的抗风能力如何？
- 天线最大风速可承受 216 km/h。在 150 km/h 风速下，正面风载荷为 1163N，具备极高的结构安全性。
