1280-1300MHz 8路微带功分器

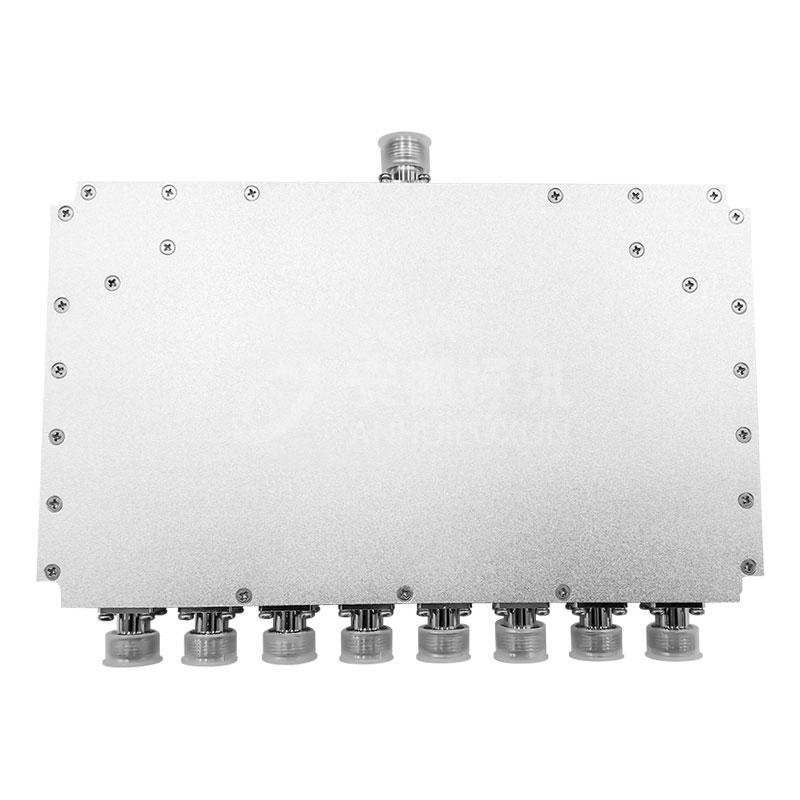

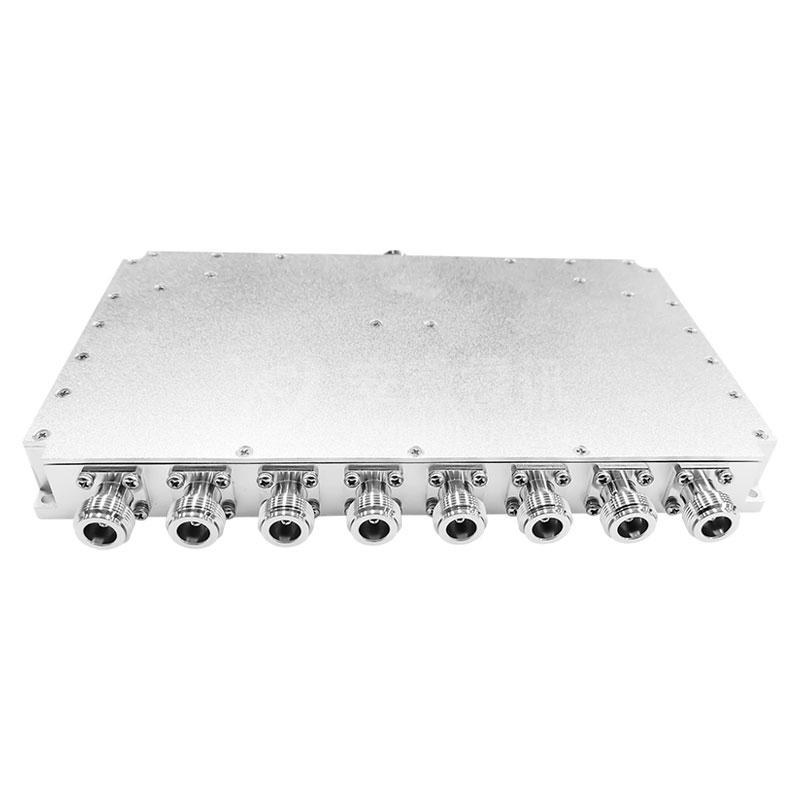

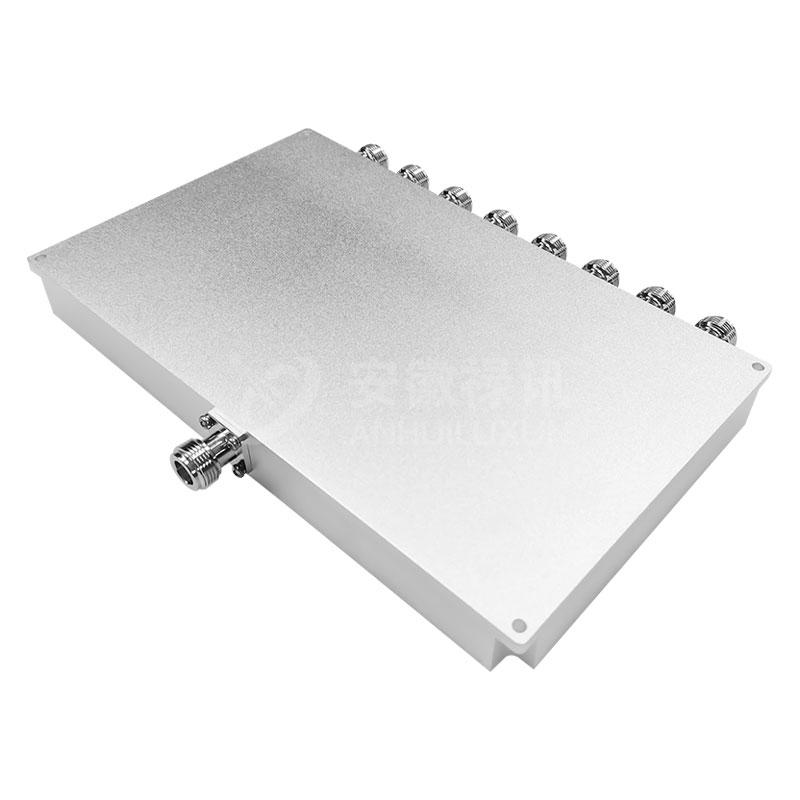

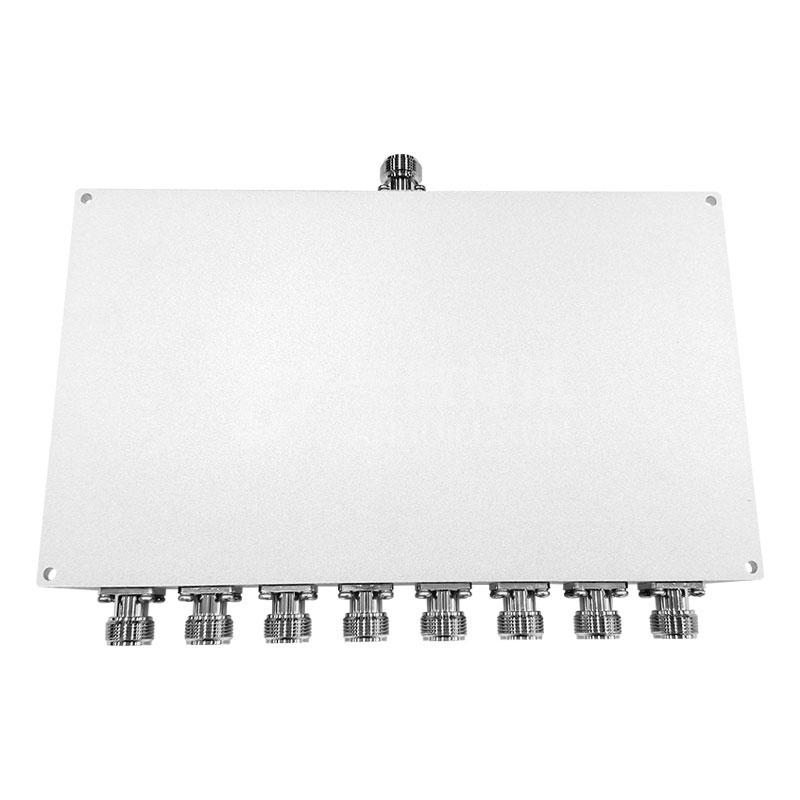

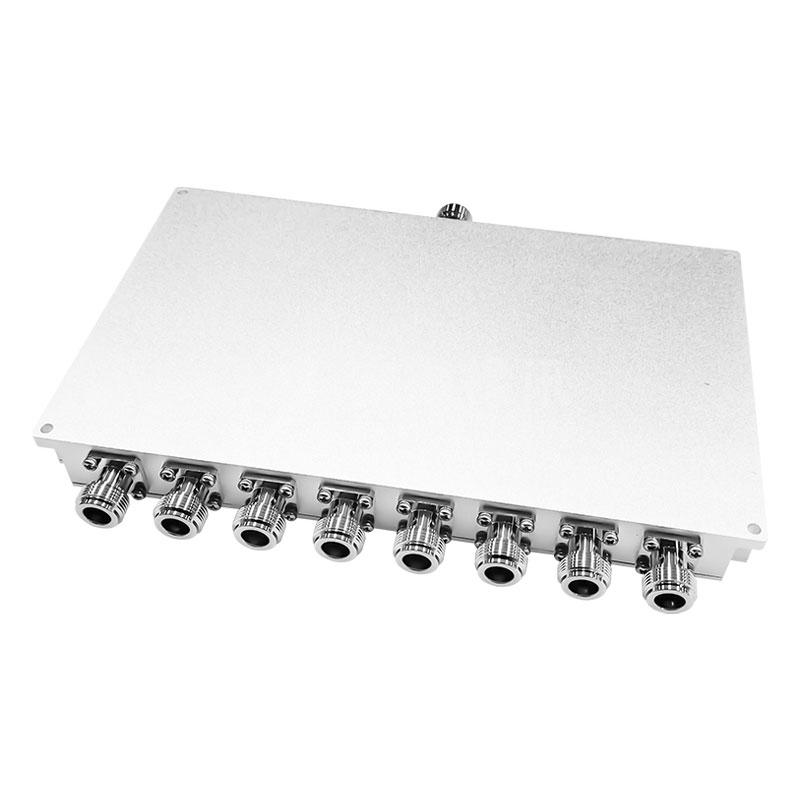

这款 LX-PD-1.28-1.30-8-NF-A02 是一款专为 1280–1300MHz 频率设计的八路威尔金森功分器。作为一种无源射频器件，它能将一路输入信号等分为八路输出信号，且每路输出保持高度的相位（±3°）和幅度（±0.2dB）一致性。凭借其低驻波比（VSWR ≤ 1.25）和高隔离度（≥20dB），它能有效防止端口间的相互干扰。产品采用导电氧化铝合金外壳，支持 50W 功率负荷，特别适用于对精度要求极高的 L 波段通信、定向阵列天线供电及科学研究领域。
- 频率范围：1280 ～ 1300 MHz (针对 L 波段精准优化)
- 分配比例：1 : 8 (1 路输入，8 路等分输出)
- 额外插入损耗：≤ 0.4 dB (极低能量损耗，确保信号强度)
- 端口隔离度：≥ 20 dB (有效抑制各输出端口间的相互干扰)
描述
威尔金森功分器（微带功分器）在射频电路中以其端口匹配和高隔离度而著称。在 1280–1300MHz 这一关键频段，信号的相位一致性对于合成功率或控制天线相位阵列至关重要。这款 8 路功分器通过内部精密匹配网络，确保信号在八个输出端口之间实现几乎完美的等分。
该产品外壳采用高强度铝合金，通过喷砂和导电氧化处理，不仅外观精美，更提供了极佳的电磁屏蔽性能。IP65 的防护设计使其能够无惧户外潮湿、粉尘环境，保证了长期工作的可靠性。50W 的功率承载能力使其不仅能处理弱接收信号，也能在小功率发射系统中担任核心分配角色。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-PD-1.28-1.30-8-NF-A02 |
|
频率范围，[MHz] |
1280–1300 |
|
分配比 |
1:8 |
|
分配损耗 [dB] |
9.0 |
|
插损 |
≤ 0.4 |
|
隔离度 |
≥ 20 |
|
幅度平衡 [dB] |
±0.2 |
|
相位平衡 [°] |
±3° |
|
驻波比 |
输入：≤1.25
输出：≤1.20 |
|
阻抗 |
50 |
|
功率 |
50 |
| 机械特性 | |
|---|---|
|
连接器 |
N型母头（N-Female） |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
喷砂本色导电氧化 |
| 环境条件 | |
|---|---|
|
环境条件等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP65（符合 IEC 60529） |
|
工作温度范围，[°C] |
-30°C to +70°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- 雷达与导航系统： 用于 L 频段雷达信号的分配，或 GPS/GLONASS 信号的多路分发。
- 相位阵列天线： 为 8 单元天线阵列提供精准的等幅等相位馈电。
- 实验室测试与测量： 在测试多通道无线设备时，作为标准的信号分配源。
- 航空通信基站： 部署于地面站系统中，实现多路射频链路的整合与分发。
常见问题解答
- 为什么选择这个特定的频率范围 (1280-1300MHz)？
- 这是为了针对 L 波段内的特定通信需求（如某些二次雷达、业余无线电或特定的卫星下行链路）进行电气指标最大化。相比宽带功分器，窄带设计能提供更低的驻波和更精确的平衡度。
- 50W 功率是总输入功率还是单路功率？
- 50W 指的是输入端的最大连续波（CW）额定功率。在 1:8 分配后，理想状态下每路输出约为 6.25W。
- 隔离度 ≥20dB 对系统有什么好处？
- 高隔离度意味着如果其中一个输出端口连接的设备发生故障或反射，该反射信号不会轻易干扰到其他七个端口的正常工作，确保了系统的健壮性。
- 插损 0.4dB 包含分配损耗吗？
- 不包含。1:8 分配的理论物理损耗是 9.03dB。插损 ≤0.4dB 指的是由于器件内部电路和接头引起的“额外”能量损失。因此，总输出损耗约为 9.4dB 左右。
