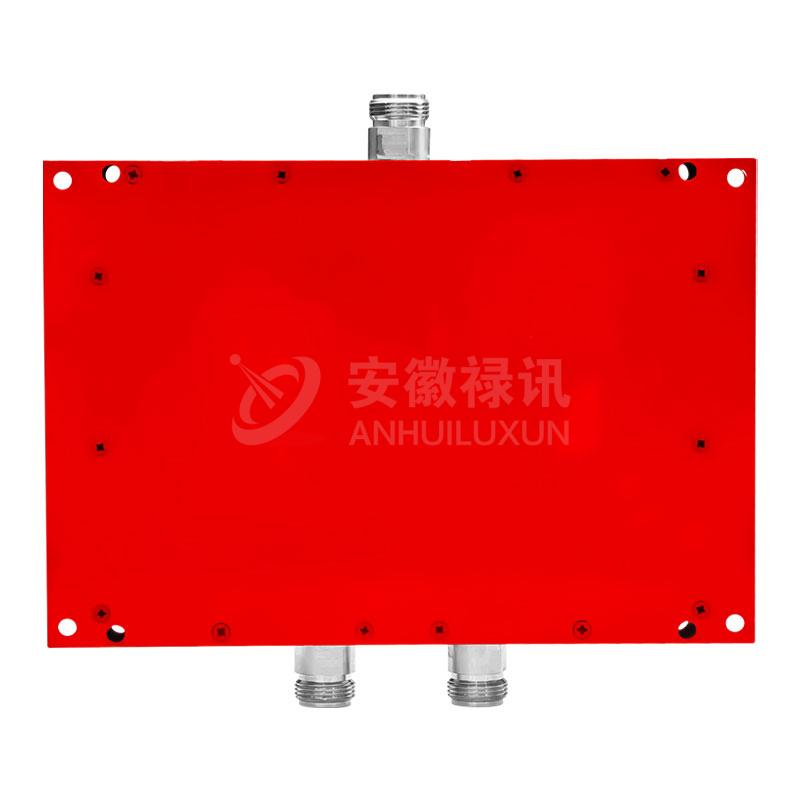

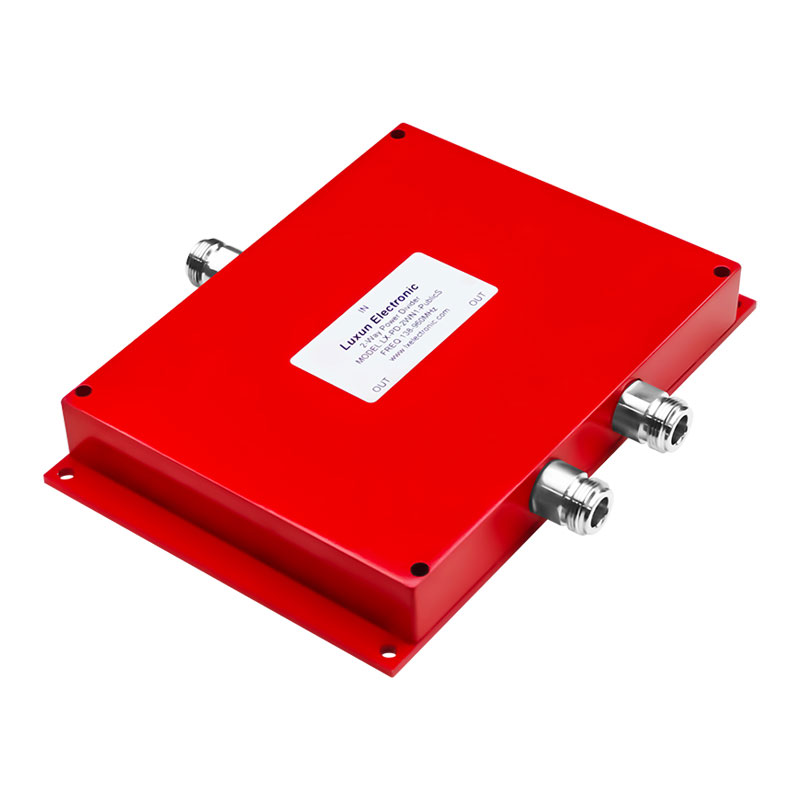

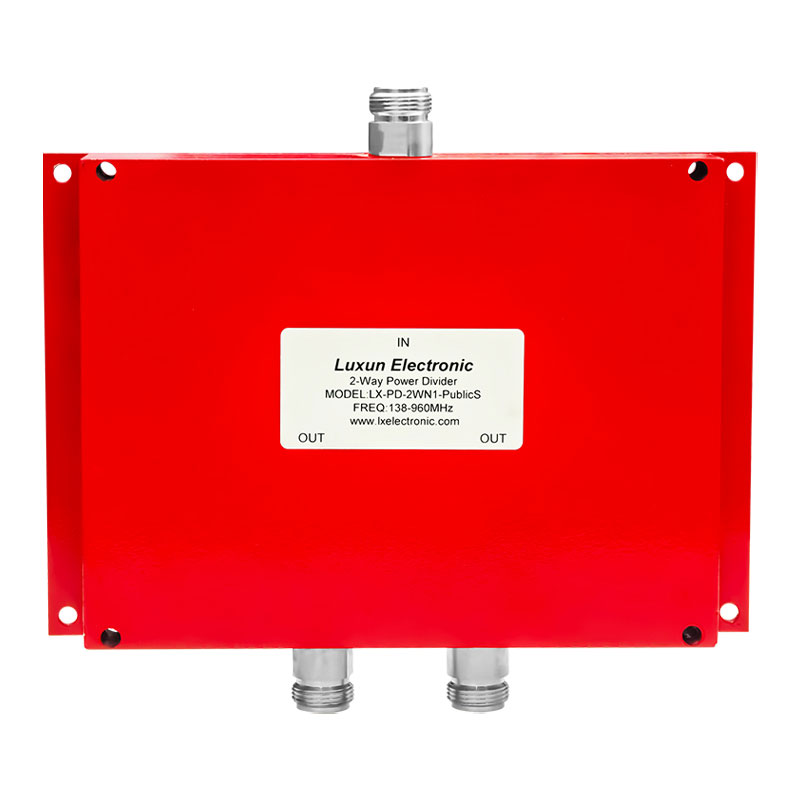

138-960MHz-N-F二路微带功分器
工业级 138-960MHz 宽频二路功分器，全面兼容 VHF、UHF 及 LTE 700/800/900MHz 信号分配。凭借 ≤0.4dB 的超低额外插损和 IP65 防水性能，为专网调度与室内分布系统提供高效的一分二平衡传输方案。
- 频率范围：138-960 MHz
- 插入损耗：≤0.6
- 端口隔离：≥18 dB
- 防护等级：IP65
描述
LX-WPS-1396-2-NF-A02 是一款高性能宽频二路微带功分器，频率覆盖范围从 138MHz 延伸至 960MHz。该型号专为需要同时处理 VHF/UHF 专网信号与移动通信低频段信号的集成项目而设计，能够将输入信号精确平分，同时将链路损耗降至最低。
通过精密的阻抗匹配技术，该功分器在全频段内保持了 ≤1.30 的低驻波比（VSWR）和 ≥18dB 的优异隔离度。其铝合金喷砂外壳具备 IP65 防护等级，配合稳固的 N-Female 接口，使其在 -35°C 到 +65°C 的严苛环境下依然能够保证电气性能的长期稳定，是轨道交通、公共安全及 DAS 覆盖工程中不可或缺的高可靠无源器件。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-WPS-1396-2-NF-A02 |
|
分配比 |
1 : 0.5 : 0.5 |
|
频率范围，[MHz] |
138-960 |
|
分损 |
3.0 |
|
插损 |
≤0.6 |
|
隔离[dB] |
≥18 |
|
驻波比（VSWR） |
≤1.25 |
|
3rd PIM |
≤-150dBc@2*43dBm |
|
阻抗 |
50 |
|
额定功率 |
50 |
| 机械特性 | |
|---|---|
|
连接器 |
N-F |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
Black |
| 环境条件 | |
|---|---|
|
环境条件等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP65,IEC 60529 |
|
工作温度范围，[°C] |
-35°C to +65°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%(无凝结) |
应用场景
- 多频段信号集成：支持 VHF(150MHz)、UHF(400MHz) 及 LTE 低频段同时接入，减少系统硬件冗余。
- 公共安全应急覆盖：在消防、人防等关键通信系统中，实现双路天线或漏泄电缆的均衡信号馈送。
- 室内分布系统 (DAS)：在隧道、地下停车场等弱信号区域，通过一分二结构扩展信号覆盖深度。
- 工业物联网 (IIoT)：适配 800/900MHz 频段的物联网网关，实现多点传感器信号的有效采集与分路。
常见问题解答
- Q: 138-960MHz 这个范围涵盖了哪些具体的通信频段？
- A: 该频段极其通用，包括了 VHF 150MHz、UHF 400MHz、公共安全 800MHz 以及三大运营商的 GSM900 和 LTE 700/800/900MHz 频段，是多系统接入平台的理想选择。
- Q: 它的插损只有 ≤0.4dB，对系统增益有何帮助？
- A: 极低的插损（除了 3dB 理论分损外）意味着信号在通过功分器时几乎没有热损耗。这有助于在长距离天馈系统中维持较高的接收灵敏度，延长基站的覆盖范围。
- Q: IP65 防护等级是否意味着可以长期日晒雨淋？
- A: 是的。IP65 等级确保了设备能够抵御喷射水流和粉尘进入。其耐腐蚀的铝合金外壳专门针对户外基站环境优化，支持在各种极端天气下稳定工作。
- Q: 如果一个输出端口断开，会影响另一个端口吗？
- A: 该功分器具备典型值 ≥18dB 的隔离度。即使一个端口出现开路或短路，反射信号也会被大幅衰减，从而保护另一个端口的设备不受明显影响，维持系统部分链路的正常运行。
