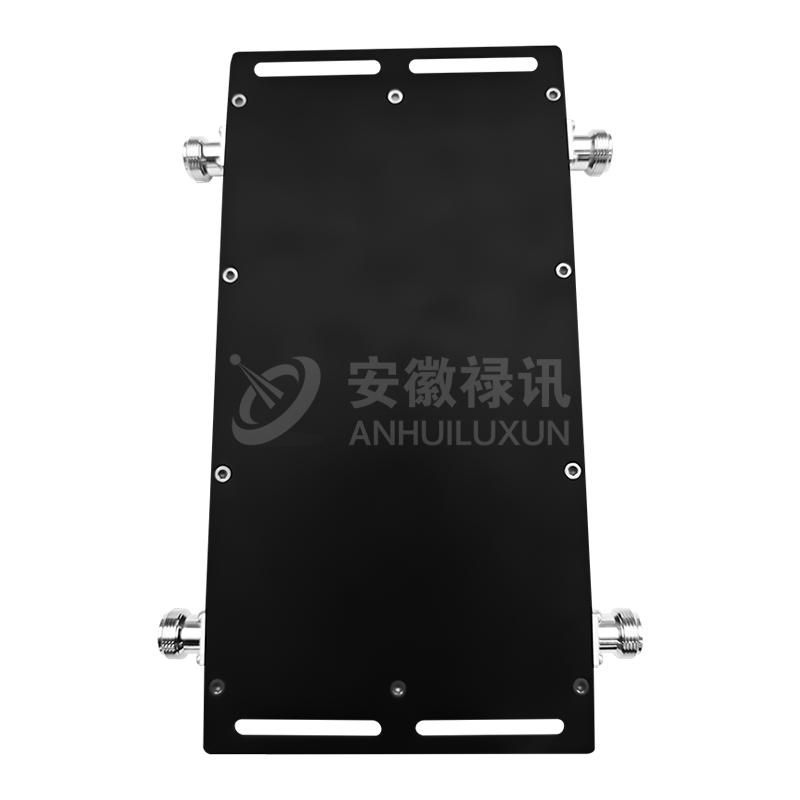

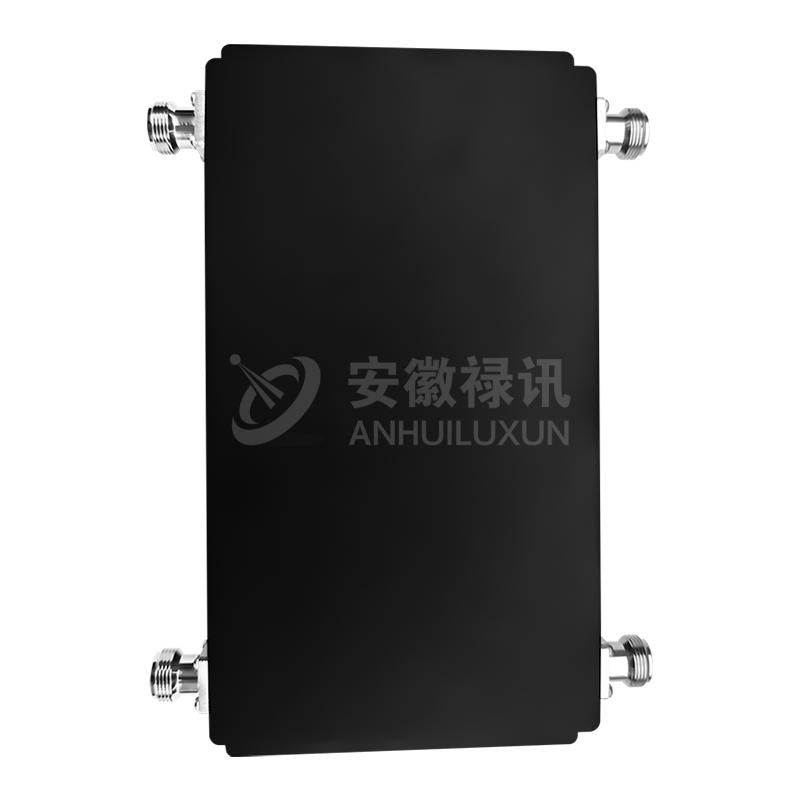

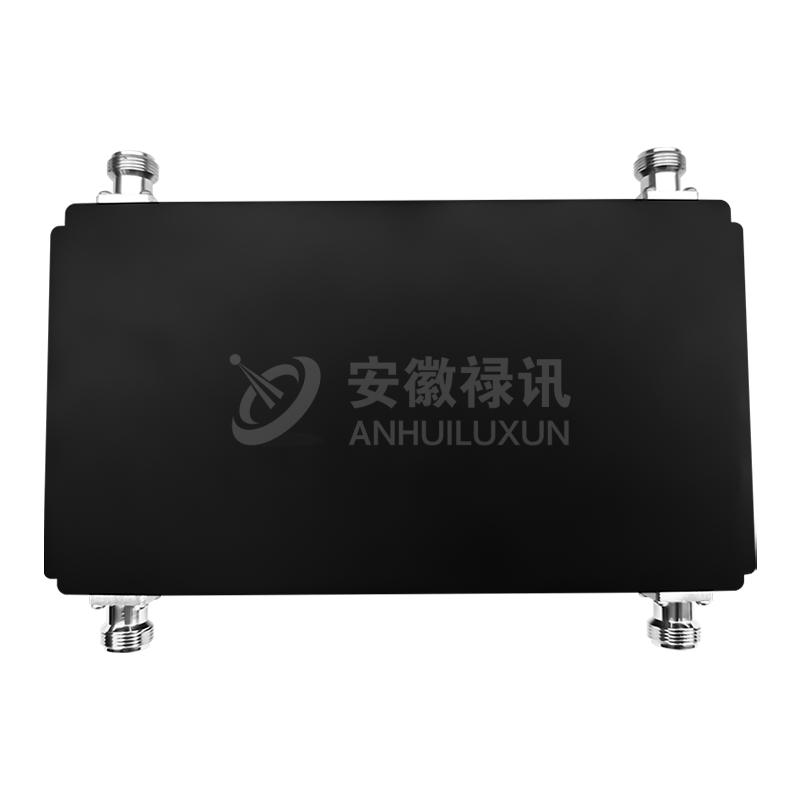

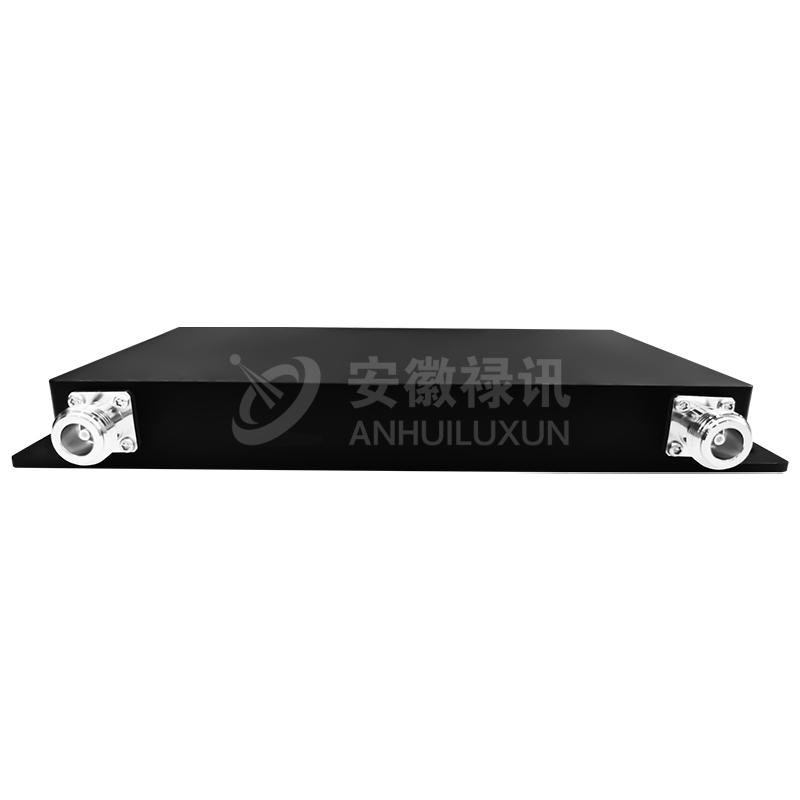

147-172.1MHz 2×2 电桥
LXHC-22-0.068-0.072-NF-A01 是一款针对 VHF 频段（147-172.1MHz）开发的 2×2 混合矩阵电桥。该设备能够将两路独立的输入信号进行线性合路，并均匀分配到两个输出端口，各端口功率分配高度平衡。凭借其坚固的 IP65 防护设计，该电桥在专网通信、应急调度及海事无线电系统中表现卓越。
- 工作频率范围： 147 – 172.1 MHz，精准覆盖 VHF 关键通信频段。
- 高隔离度性能： 端口间隔离度 ≥24 dB，有效防止信号源之间的相互干扰。
- 优异的匹配度： 电压驻波比 (VSWR) ≤1.30，确保射频链路的高效传输与低反射。
- 全天候防护： 具备 IP65 防护等级，支持 -35°C 至 +65°C 宽温运行，适配各类户外环境。
描述
在 VHF 专网和关键任务通信中，信号的稳定性和纯净度至关重要。这款2×2 电桥采用高性能腔体结构，在 147-172.1MHz 频段内实现了 3.0±0.5dB 的精确合路损耗。其核心优势在于极佳的相位平衡和幅度一致性，确保了合路后的信号在分配过程中不会出现明显的功率倾斜，从而优化了覆盖范围的均匀度。
该产品专门针对工业及海事应用场景进行了强化处理。外壳采用防腐蚀黑色涂层，配合标准的 N-Female 接口，在物理连接上提供了极高的可靠性。50W 的额定功率处理能力完全满足中小型基站和中继系统的需求。此外，产品严格遵循 ETSI 环境标准，通过了严苛的防尘防水测试，即使在高湿度（95%）的沿海或野外环境中，依然能保持稳定的电气特性，是 VHF 频段天馈线系统集成的核心无源器件。
技术与机械规格说明
| 电气参数 | |
|---|---|
|
型号 |
LXHC-22-0.068-0.072-NF-A01 |
|
频率范围，[MHz] |
147–172.1 |
|
插入损耗(dB) |
3.0±0.5 |
|
端口隔离(dB) |
≥24 |
|
驻波比 |
≤1.30 |
|
三阶互调 |
≤ -155 dBc @ 2×43 dBm（698–2700 MHz） |
|
阻抗 |
50 |
|
额定功率 |
50 |
| 机械参数 | |
|---|---|
|
连接器类型 |
N-F（N型母头） |
|
尺寸（高 × 宽 × 深） |
待定（TBD） |
|
重量 |
待定（TBD |
|
颜色 |
黑色 |
| 环境参数 | |
|---|---|
|
环境等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP65（符合 IEC 60529 标准） |
|
工作温度范围 |
-35°C ～ +65°C |
|
存储温度范围 |
-40°C ～ +85°C |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- VHF 专网基站： 用于无线电调度系统、公安及消防专网的信号合路与分配。
- 海事通信系统： 集成 AIS 或 VHF 语音通信信号，优化船载或岸基天线效率。
- 信号监测与分路： 在射频测试链路中，实现信号的等比例耦合分路，便于监测分析。
常见问题解答
- 问：这款 2×2 电桥可以反向使用吗？
- 答：可以。混合矩阵电桥具有对称性，既可以作为两路信号的合路器，也可以作为信号的功率等分器使用。
- 问：为什么在 VHF 频段需要 ≥24dB 的隔离度？
- 答：VHF 频段信号波长较长，高隔离度能确保连接在输入端的两个不同发射机互不干扰，防止交调产物的产生，保护发射机安全。
- 问：如果不使用的端口需要接负载吗？
- 答：是的。为了保证电桥的平衡特性和各项射频指标，所有不使用的端口必须连接 50 欧姆的标准匹配负载。
