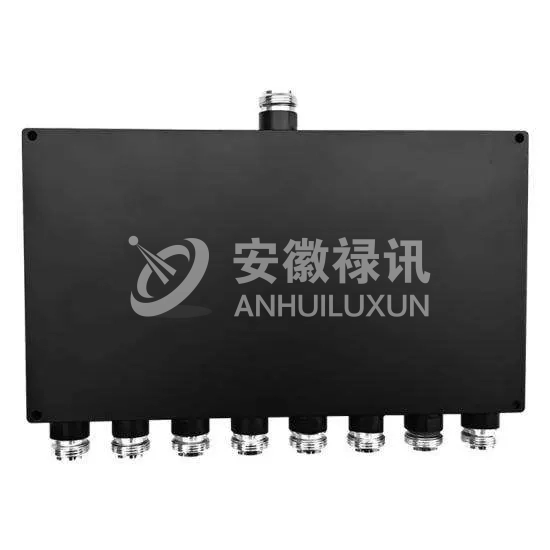

600-6000MHz八路微带功分器
LX-WPS-660-8-NF-A01 是一款覆盖 600-6000MHz 宽频段的工业级八路微带功分器。产品采用一分八输出设计，配备 N-Female 接口，支持 20W 额定输入功率。凭借优异的端口匹配性能（输入 VSWR ≤1.45）和信号均匀性，该型号广泛应用于 5G 宽频应用、DAS 分布式天线系统及射频实验测试平台。
- 频率范围：600-6000 MHz
- 分配比：1 : 8 (一分八)
- 插入损耗：12.0 dB (包含分配损耗)
- 端口隔离度：≥16 dB
描述
LX-WPS-660-8-NF-A01 是一款专为 5G 宽频与多制式融合组网设计的八路微带功分器。该产品频率覆盖范围从 600MHz 延伸至 6000MHz，能够同时兼容低频 LTE、中频 5G NR 以及 Wi-Fi 6 等主流通信频段。作为分布式天线系统（DAS）的核心组件，它通过精密的一分八结构，将单路射频信号高效、均匀地分配至八个终端支路。
在电气性能方面，该型号展现了卓越的匹配稳定性。其输入驻波比（VSWR）控制在 ≤1.45 以内，输出驻波比 ≤1.35，有效降低了系统内部的信号反射。产品额定输入功率为 20W（反向功率 2W），在全频段内维持约 12dB 的插入损耗（含理论分配损耗）。采用黑色涂层外壳与标准的 N-Female 连接器， LX-WPS-660-8-NF-A01 能够在 -30°C 至 +70°C 的环境下稳定运行，满足蜂窝通信与专网通信射频前端的严苛要求。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-WPS-660-8-NF-A01 |
|
分配比 |
1 : 8 |
|
频率范围，[MHz] |
600-6000 |
|
插入损耗（包括分损） |
12.0 |
|
隔离[dB] |
≥16 |
|
驻波比输入（VSWR） |
≤1.45 |
|
驻波比输出（VSWR） |
≤1.35 |
|
阻抗 |
50 |
|
额定功率 |
50 |
|
反向功率 |
2 |
| 机械特性 | |
|---|---|
|
连接器 |
N-F |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
Black |
| 环境条件 | |
|---|---|
|
环境条件等级 |
TBD |
|
防护等级 |
TBD |
|
工作温度范围，[°C] |
-30°C to +70°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%(无凝结) |
应用场景
- 5G & LTE 室内分布系统 (DAS)：在大型建筑或隧道内，实现 600-6000MHz 全频段信号的高效一分八覆盖。
- 实验测试平台：为射频开发与产线测试提供多通道信号分配，确保各测试端口的信号一致性。
- 多频段融合组网：支持运营商共建共享，同时处理不同频率的蜂窝信号与专网信号。
- 射频前端集成：作为基站或中继站前端的关键分路器件，降低系统干扰，保障长距离传输稳定性。
产品问答
- Q: LX-WPS-660-8-NF-A01 的插入损耗包含分配损耗吗？
- A: 是的。该型号标称的 12.0dB 插入损耗已经包含了 1 分 8 的理论分配损耗（约 9dB）。这意味着器件本身的额外插损控制在约 3dB 左右，确保了信号在多路分发后的强度。
- Q: 它的频率范围是否完全支持最新的 5G 频段？
- A: 该功分器频率覆盖 600MHz 至 6000MHz，完整覆盖了 5G Sub-6GHz 核心频段（如 n28, n41, n77, n78 等），是 5G 宽频应用的理想选择。
- Q: 产品对安装环境有什么要求？
- A: 产品设计工作温度为 -30°C 至 +70°C，最大相对湿度支持 95%（无凝结）。其结构稳固，适合安装在标准的通信机柜或室内弱电间内，接口需确保与 N-Male 连接器锁紧以维持驻波比性能。
- Q: 端口隔离度 ≥16dB 对系统有什么实际意义？
- A: 隔离度指标确保了八个输出端口之间的信号串扰被有效抑制。在多通道射频前端应用中，高隔离度能显著降低不同支路间的相互干扰，保证各路传输信号的纯净度与系统稳定性。
