1710–2690MHz 8端口双波束扇区天线
这款 8 端口双波束天线专为现代 4G LTE 和 5G NR 网络中的高吞吐量和密集扇区覆盖而设计。它在 1710-2690 MHz 频段内提供两个并行的空间波束，每个波束包含四个交叉极化阵列。通过集成远程电调（RET）功能，支持 2° 至 12° 的下倾角调节。凭借最高达 19.4 dBi 的超高增益、窄波束宽度以及出色的隔离度，该天线在严苛的移动通信环境中能够提供卓越的信号质量。
- 频率范围：1710–2690 MHz
- 波束配置：双波束 (Dual-Beam)，水平波束中心 ±28°

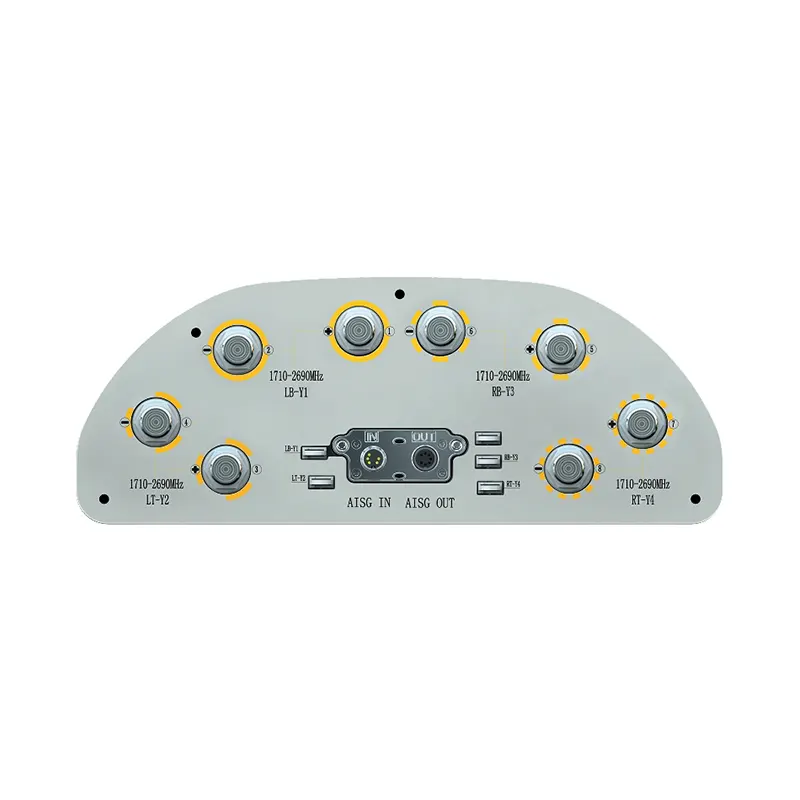

- 接口配置：8 × 4.3-10 Female (底部位置)
- 峰值增益：高达 19.4 dBi
描述
该 8 端口双波束天线是提升基站容量的利器。不同于传统的 65° 扇区天线，它通过产生两个独立的窄波束（水平中心分布在 ±28°），在相同的物理扇区内实现了频率复用，从而成倍提升了网络容量。这使其成为处理城市中心、体育场馆或大型交通枢纽等高话务量区域的理想选择。
天线内部工艺精湛，具备极高的隔离度（波束间隔离 ≥25dB，系统间隔离 ≥30dB），确保了多路信号在高速传输时互不干扰。集成的 RET 系统不仅支持远程调整电下倾角，且 RCU 模块采用现场可更换设计，极大地降低了长期的运维难度。此外，天线外罩采用抗紫外线的玻璃钢（Fiberglass）材质，配合 4.3-10 连接器提供的稳定电气连接，确保了设备在极寒或高温等极端恶劣气候下的长期可靠运行。
技术与机械规格说明
| 电气性能指标 | ||||
|---|---|---|---|---|
| 频率范围 (MHz) | 1710~2690 | |||
| 1710~1990 | 1920~2200 | 2200~2490 | 2490~2690 | |
| 极化方式 | ±45° | |||
| 全倾角增益 (dBi) (底部) | 18.3±0.5 | 18.6±0.3 | 19.1±0.3 | 19.4±0.3 |
| 全倾角增益 (dBi) (顶部) | 17.8±0.5 | 18.1±0.3 | 18.7±0.3 | 19.1±0.3 |
| 水平波束中心 (°) | ±28 | ±28 | ±28 | ±28 |
| 水平 3dB 波束宽度 (°) | 39±1.5 | 38±1 | 36±1 | 32±1 |
| 垂直 3dB 波束宽度 (°) | 9.0±0.4 | 8.1±0.3 | 7.2±0.3 | 6.5±0.3 |
| 前后比 (dB) 总功率, ±30° | ＞25 | ＞25 | ＞26 | ＞26 |
| 交叉极化比 (dB) (轴向/Boresight) | ＞19 | ＞19 | ＞19 | ＞19 |
| 电下倾角 (°) | 2~12 | |||
| 旁瓣抑制 (dB) (主瓣上方第一旁瓣) | ＞17 | ＞17 | ＞17 | ＞17 |
| 驻波比 (VSWR) | ≤1.5 | |||
| 交叉极化隔离度 / 系统内隔离度 (dB) | ≥25 | |||
| 频段间隔离度 / 系统间隔离度 (dB) | ≥30 | |||
| 波束间隔离度 (dB) | ≥25 | |||
| 效率 | ≥65% | |||
| 三阶互调 IM3 (2×43dBm 载波) | ≤-153 dBc | |||
| 阻抗 (Ω) | 50 | |||
| 最大输入功率 (W) @50°C | 200 | |||
| 防雷保护 | 直流接地 (Dc Ground) | |||
| 机械性能指标 | |
|---|---|
| 连接器 | 8×4.3-10-Female |
| 连接器位置 | 底部 |
| 外形尺寸 (高×宽×深) (mm) | 2095×400×150 |
| 包装尺寸 (mm) | 2435×490×265 |
| 天线重量 (kg) | 26.5 |
| 安装支架重量 (kg) | 5.4 |
| 包装重量 (kg) | 37 |
| 风载荷 (N, @150km/h) 正面/侧面/背面 | 917/249/974 |
| 最大抗风时速 (km/h) | 216 |
| 天线罩材料 | 玻璃钢 (Fiberglass)，抗紫外线 |
| 天线罩颜色 | 灰色或定制颜色 |
| 机械下倾角 (°) | 0-10 |
| 工作温度 (℃) | -50~65 |
| 安装抱杆直径 (mm) | Φ50~Φ115 |
| 内置 RET 属性 | |
|---|---|
| RET 类型 | 内置集成（可更换） |
| RET 协议 | AISG 2.0 / 3GPP |
| 菊花链连接方案 | 支持菊花链/级联 (Ready for daisy-chaining/cascade) |
| 供电电压 (V) | 10-30V DC |
| 功耗 (W) | ≤0.6W (空闲, 12V); ≤6W (动作中, 12V) |
| 调节时间 (全行程) | ＜4 分钟 |
| 调节寿命 | ＞50,000 次 |
| 温度范围 (℃) | -40~65 |
| 防雷保护 | 3KA(8/20μs) @ Pin5 & Pin3; 5KA(8/20μs) @ Pin1 / Pin6 & Pin7 |
| 连接器类型 | 符合 IEC 60130-9 和 AISG 标准的 2×8 针圆形连接器 输入：公头 (Male)；输出：母头 (Female) Pin1: 12V; Pin3: RS485B; Pin5: RS485A; Pin6: 10-30V; Pin7: GND; Pin2, Pin4, Pin8: 空置 (N/C) |
应用场景
- 高容量城区扇区分裂： 无需增加新站点即可实现小区容量翻倍。
- 大型场馆覆盖： 窄波束设计可提供更精准的覆盖控制，减少重叠干扰。
- 5G 网络扩容： 配合中频段 4×4 MIMO 技术，提供极高的数据传输速率。
- 智能交通干线覆盖： 沿着道路方向提供集中的信号能量。
产品常见问答
- 双波束天线相比普通扇区天线最大的优势是什么？
- 核心优势在于“扇区分裂”能力。普通天线覆盖 65° 区域，而双波束天线在该区域内形成两个约 33° 的波束，允许基站将一个物理扇区逻辑上划分为两个，显著提升频谱效率和用户容量。
- 这款天线的 RET 是否支持级联？
- 支持。天线配备了标准 AISG 8 针接口（公头入、母头出），具备 Daisy-chain（菊花链）级联能力，方便在多天线场景下进行串联控制。
- RCU 坏了是否需要将天线拆下来？
- 不需要。该产品采用 Replaceable（可更换）设计，维护人员可以在塔上直接对电调单元进行模块化更换，无需停机拆卸整面天线。
- 为什么在高频段（2690MHz）增益更高？
- 这是天线设计的物理特性，随着频率升高，波长变短，在相同孔径尺寸下天线的方向性更强，因此增益从 1710MHz 的 18.3dBi 提升到了 2690MHz 的 19.4dBi。
