698-2690MHz 远程电调多频双波束天线
这款多频双波束扇区天线专为高容量的 LTE 和 5G 宏站部署而设计。它具备两个独立控制的波束，能够在不增加物理挂点的情况下通过扇区分裂显著提升网络容量。天线完整覆盖了 698–960MHz 和 1710–2690MHz 频段，集成了可现场更换的远程电调（RET）单元，并全面支持 AISG 2.0/3GPP 协议。作为严格遵循 NGMN BASTA 标准的产品，它为运营商提供了极高的参数透明度与网络一致性。
- 双波束容量增强：中高频段支持双波束技术，3dB 波束宽度约 33°，实现精准的扇区分裂。
- 符合 BASTA 标准：严格遵循 NGMN 关于被动基站天线的建议，确保所有参数真实、可靠、可重复。
- 高性能 RET 系统：集成 RCU 单元，支持 2°–12° 独立调节，适配复杂的覆盖优化需求。
- 极佳的互调抑制：PIM3 ≤ -150 dBc，有效降低系统底噪，提升上行链路速率。
Key Features
- Dual-beam design for enhanced azimuth coverage
- Frequency support: 698–960MHz + 1710–2690MHz
- RET integrated (AISG 2.0/3GPP compliant)
- RCU built-in with 2×8 pin connectors
- High front-to-back ratio and low PIM
- IP65-rated for outdoor use
Applications
- Urban LTE/5G macro cell deployments
- Sector-based site expansion
- Co-location of low-band and mid-band spectrum
- Redundant beam configurations for link reliability
Why Choose This Antenna?
- Simplified RET control and reduced cabling
- Dual-beam improves coverage and interference control
- Compatible with existing base station infrastructure
- Engineered for long-term outdoor durability
FAQs
- Q: What is a dual-beam antenna?
A: A dual-beam antenna contains two independent beam paths, allowing for split-sector configurations or redundant coverage within a single enclosure.- Q: What does RET do?
A: RET (Remote Electrical Tilt) allows you to change the vertical angle of radiation remotely, helping to optimize coverage without physical adjustment.- Q: Is this antenna compatible with AISG controllers?
A: Yes. It supports AISG 2.0 and 3GPP-compliant controllers for RET and RCU management. - Q: What does RET do?
Recommended products
No products were found for this query.
描述
这款 698-2690MHz 双波束天线是解决城市密集区“频谱短缺”和“天面拥挤”的最佳方案。通过中高频段的±30°左右的波束中心偏转，它能将一个原本 65° 的标准扇区拆分为两个独立的窄波束。这意味着在同样的频谱资源下，运营商可以在同一扇区内服务两倍的用户，极大地缓解了热点地区的流量拥塞。此外，低频段 15.6dBi 的增益确保了基础覆盖的深度和广度。
在运维可靠性方面，该天线采用了完全符合 NGMN BASTA 建议 的设计流程。这意味着其在复杂反射环境下的波束一致性、旁瓣抑制以及交叉极化性能都达到了国际电信级的高水准。内置的可更换 RCU 单元采用 Daisy Chain 级联模式，支持多达 10 个阵列的独立电调控制。配合超低互调（-150dBc）的 4.3-10 接口，这款天线能为当前的 4G 网络扩容及未来的 5G NR 网络演进提供长效稳定的物理支撑。
技术与机械规格说明
| 电气性能指标 (Electrical Specifications) | ||||
|---|---|---|---|---|
| 频率范围 (Frequency Range) (MHz) | R1/R2: 698~960 × 2 | |||
| 698~803 | 790~862 | 824~894 | 880~960 | |
| 极化方式 (Polarization) | ±45° | |||
| 中间下倾角增益 (Gain at Mid Tilt) (dBi) | 14.6 | 15.0 | 15.4 | 15.6 |
| 全下倾角增益 (Gain over all Tilts) (dBi) | 14.4±0.5 | 14.8±0.5 | 15.2±0.5 | 15.4±0.5 |
| 水平 3dB 波束宽度 (Horizontal HPBW) (°) | 68±6 | 64±5 | 63±5 | 61±5 |
| 垂直 3dB 波束宽度 (Vertical HPBW) (°) | 11.5±1.2 | 10.5±0.6 | 10.0±0.5 | 9.4±0.6 |
| 前后比 (Front-to-Back Ratio) (dB) 总功率, ±30° |
＞22 | ＞23 | ＞23 | ＞24 |
| 交叉极化比 (Cross Polar Ratio) (dB) (轴向/Boresight) |
＞15 | ＞16 | ＞16 | ＞16 |
| 电下倾角 (Electrical Downtilt) (°) | 2 ~ 12 | |||
| 旁瓣抑制 (Sidelobe Suppression) (dB) (主波束上方第一旁瓣) |
＞15 | ＞15 | ＞15 | ＞15 |
| 电压驻波比 (VSWR) | ＜1.5 | |||
| 系统内隔离度 (Isolation: Intra-system) (dB) | ≥25 | |||
| 系统间隔离度 (Isolation: Inter-system) (dB) | ≥25 | |||
| 三阶互调 (IM3) (2×43dBm 载波) (dBc) | ≤-150 | |||
| 输入阻抗 (Impedance) (Ω) | 50 | |||
| 最大输入功率 (Max. Power) (W) @50°C | 400 | |||
| 雷电保护 (Lightning Protection) | 直流接地 (DC Ground) | |||
| 机械性能指标 (Mechanical Specifications) | |
|---|---|

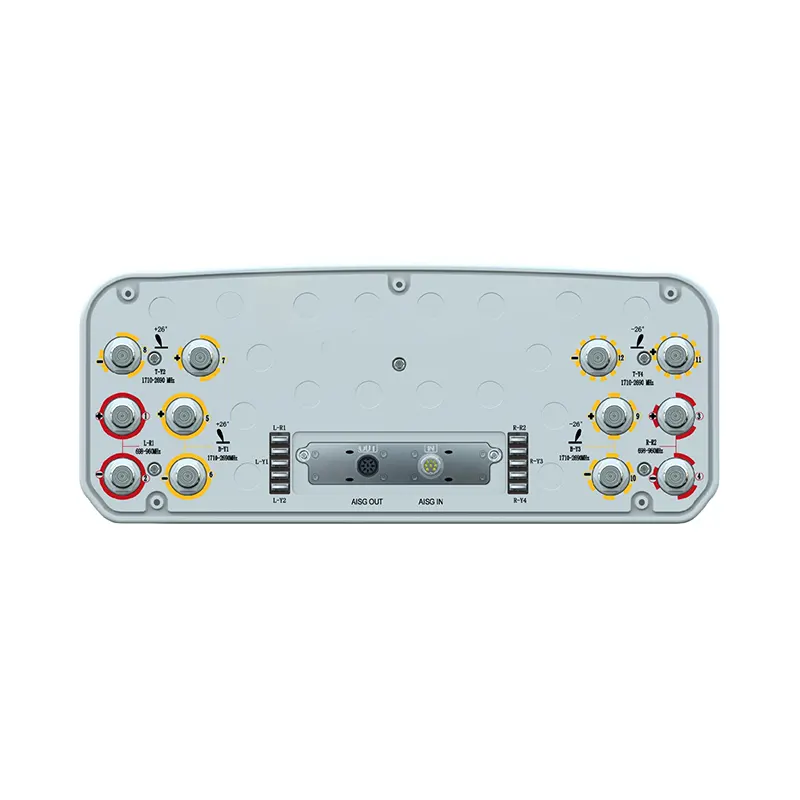

| 连接器类型 (Connector) | 12×4.3-10 Female (母头) |
| 连接器位置 (Connector Position) | 底部 (Bottom) |
| 外形尺寸 (高×宽×深) (Dimensions) (mm) | 2080×499×198 |
| 包装尺寸 (Packing Size) (mm) | 2465×670×330 |
| 天线重量 (Antenna Weight) (kg) | 38.0 |
| 安装支架重量 (Installation Kit Weight) (kg) | 5.4 |
| 总包装重量 (Packing Weight) (kg) | 55.0 |
| 风载荷 (Wind Load) (N, @150km/h) 正面 / 侧面 / 最大值 |
1100 / 325 / 1240 |
| 最大抗风时速 (Max. Wind Velocity) (km/h) | 216 |
| 天线罩材料 (Radome Material) | 玻璃钢 (Fiberglass) |
| 天线罩颜色 (Radome Color) | 灰色 (Gray) |
| 机械下倾角 (Mechanical Tilt) (°) | 0 ~ 10 |
| 工作温度 (Operating Temperature) (℃) | -50 ~ +65 |
| 安装件规格 (Mounting Hardware) (mm) | 适用于抱杆直径：Φ50 ~ Φ115 |
| 远程下倾控制规格 (RET Specifications) | |
|---|---|
| RET 类型 (RET Type) | 集成式 (可更换) / Integrated (Replaceable) |
| RET 协议 (RET Protocol) | AISG 2.0 / 3GPP |
| 电源电压 (Power Supply) (V) | 10 – 30 DC (直流) |
| 功耗 (Power Consumption) (W) | ≤ 0.6 (待机, 12V); ≤ 6 (运行, 12V) |
| 全量程调整时间 (Adjustment Time) | ＜ 4 分钟 (Full Range) |
| 调整寿命 (Adjustment Cycles) | ＞ 50,000 次 |
| 工作温度 (Temperature Range) (℃) | -40 ~ +65 |
| 雷电保护 (Lightning Protection) | 3KA (8/20μs) @ Pin5 & Pin3; 5KA (8/20μs) @ Pin1 / Pin6 & Pin7 |
| 接口定义 (Connectors) |
符合 IEC 60130-9 和 AISG 标准的 2×8 针圆形连接器 菊花链输入 (Daisy Chain In): 公头 (Male) 菊花链输出 (Daisy Chain Out): 母头 (Female) 引脚定义: Pin 1: 12V | Pin 3: RS485B | Pin 5: RS485A | Pin 6: 10-30V Pin 7: GND | Pin 2, 4, 8: N/C (未连接) |
| 技术要求 (Technical Requirements) | 所供应天线的制造商是 N-P-BASTA 扇区天线技术要求开发的参与方之一。在天线测试过程中，完全遵循 NGMN（次世代移动网络联盟）在《被动基站天线标准建议 v12》中所述的相关推荐标准。 |
应用场景
- 高密度城区扇区分裂： 通过双波束技术，将传统 3 扇区升级为 6 扇区，实现容量翻倍。
- 多频段宏站整合： 一面天线集成 700/800/900M 与 1.8G/2.1G/2.6G，精简天面，降低塔租。
- 动态网络覆盖优化： 利用 RET 功能，实时根据各频段话务分布调整下倾角，优化 RSRP 和 SINR。
- 5G NR FDD 网络部署： 凭借优异的低互调特性和宽频支持，为 5G 重耕频段提供高质量天线通路。
常见问题解答
- 什么是 NGMN BASTA 标准，它对我的工程有什么意义？
- NGMN BASTA 是一套全球公认的天线测试和参数定义标准。符合该标准意味着天线的所有规格（如增益公差、波束宽度一致性等）都是经过严苛测试并具备高度可信度的，能极大提升网络规划的准确性。
- 双波束模式下，低频和高频是共享一个波束吗？
- 不是。低频段（698-960MHz）提供的是标准的 65° 定向扇区覆盖；双波束技术主要应用于中高频段（1710-2690MHz），将其分裂为两个窄波束以增加容量。
- RET 模块的“可更换（Replaceable）”设计有什么优势？
- 在传统设计中，RET 故障往往需要整面更换天线。而这款天线支持在塔上直接更换 RCU 单元，无需下塔，无需调整机械倾角，将维护成本和停机时间降至最低。
- 12 个端口如何连接？
- 天线底部标有清晰的频段标识。通常 R1/R2 用于低频（4个接口支持 MIMO），Y1-Y4 用于中高频（8个接口支持双波束与多流 MIMO）。
