3.5GHz TDD 波束赋形 + FDD 双波束集成天线
这款顶配混合天线将 3.5GHz (3300–3800MHz) TDD 波束赋形技术与 698–960MHz 及 1710–2690MHz 的 FDD 双波束技术集成于一身。它配备了可更换的集成式 RCU，支持多达 10 路远程电调（RET）独立控制，并采用 MQ4/MQ5 集束连接器以实现极高的波束指向精度。该产品是 5G 黄金频段扩容、降低站点复杂度和提升频谱效率的理想终端方案。
- TDD 频率范围：3300–3800 MHz (支持 5G NR n78)
- FDD 频率范围：698–960 MHz & 1710–2690 MHz (支持双波束分裂)
- 接口配置：TDD 使用 1×(MQ4+MQ5) 集束接口；FDD 使用 12×4.3-10 Female
- 峰值增益：TDD 业务波束高达 20.8 dBi / FDD 中频段 17.1 dBi
描述
该天线代表了当前 5G 站点整合技术的最高水平。在 TDD 3.5GHz 侧，它通过 8 通道波束赋形阵列提供极其精准的业务波束（Service Beam），增益高达 20.8dBi，波束宽度可收窄至 19°，能像探照灯一样跟随移动用户，极大地提升了 5G 网络的吞吐量和边缘覆盖能力。
在 FDD 侧，该天线采用了创新的“双波束”设计（Dual-Beam）。在 1710-2690MHz 频段，它能同时产生两个水平中心位于 ±22°~±28° 的独立窄波束，这意味着运营商可以在不增加铁塔空间的情况下，将该频段的扇区容量逻辑上翻倍。同时，698-960MHz 频段确保了基础层面的广域覆盖和深度穿透性能。

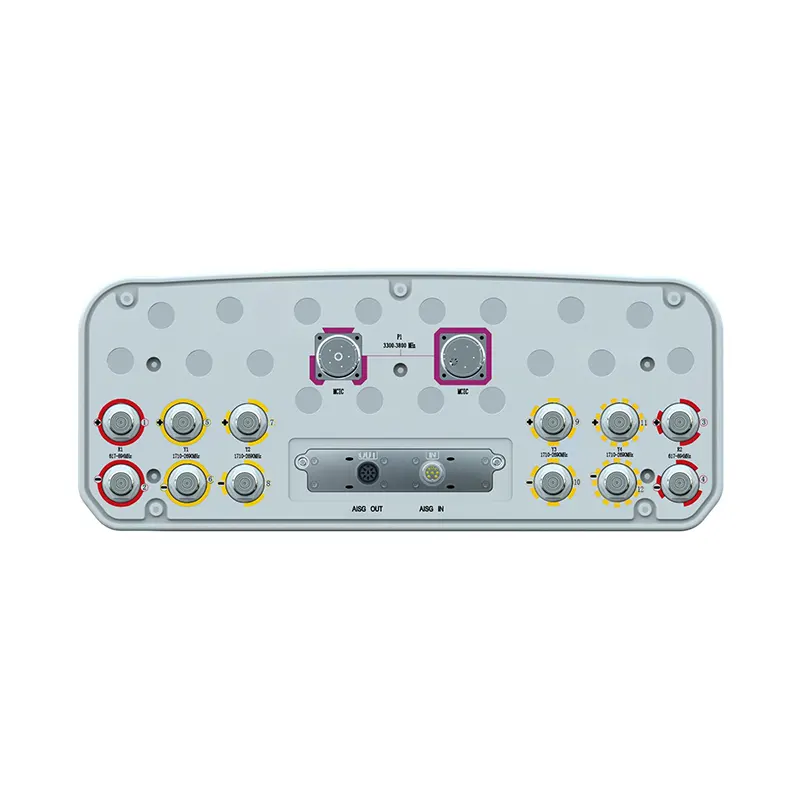

天线底部接口布局紧凑且科学，集成了 12 个 4.3-10 FDD 接口及 TDD 专用的 MQ4/MQ5 集束接口。内置的 RCU 系统不仅支持多频段电调，且采用模块化可更换设计。外罩使用高质量玻璃钢（Fiberglass），整机重量 44kg，能够抵抗 216km/h 的极端风速，是高密度城区 5G 网络建设的基石级产品。
技术与机械规格说明
| 电气性能指标 – TDD (Electrical Specifications) | |||
|---|---|---|---|
| 通用参数 | 频率范围 (MHz) | 3300~3800 | |
| 极化方式 | ±45° | ||
| 电下倾角 (°) | 2~12 | ||
| 电下倾角公差 (°) | ±1 | ||
| 校准与电气参数 | 校准端口与各天线端口间的耦合度 (dB) | -26±2 | |
| 校准端口至输入端口最大幅度公差 (dB) | ＜0.9 | ||
| 校准端口至输入端口最大相位公差 (°) | ≤9 | ||
| 端口驻波比 (VSWR) | ≤1.5 | ||
| 端口间同极化隔离度 (dB) | ≥20 | ||
| 端口间交叉极化隔离度 (dB) | ≥22 | ||
| 阵列间距 (mm) | 57 (0.67λ@3550MHz) | ||
| 辐射参数 | 单柱波束 (Single Column) | 水平 3dB 波束宽度 (°) | 70±15 |
| 增益 (dBi) | 15.7±0.5 | ||
| 垂直 3dB 波束宽度 (°) | 6.0±0.8 | ||
| 交叉极化比 (0°) (dB) | ≥15 | ||
| 前后比 (dB) | ≥23 | ||
| 第一上旁瓣抑制 (dB) | ≥15 | ||
| 广播波束 (Broadcast) | 增益 (dBi) | 16.5±0.8 | |
| 功率比 (SPR) (±60°) (%) | ≥90 | ||
| 垂直 3dB 波束宽度 (°) | 6.0±0.8 | ||
| 前后比 (dB) | ≥25 | ||
| 业务波束 (Service Beam) | 0° 定向波束增益 (dBi) | 20.8±0.8 | |
| 0° 定向波束水平 3dB 宽度 (°) | 19±3 | ||
| 0° 定向波束旁瓣抑制 (dB) | ≥10 | ||
| 0° 定向波束交叉极化比 (轴向) (dB) | ≥18 | ||
| 0° 定向波束前后比 (dB) | ≥25 | ||
| ±30° 定向波束增益 (dBi) | 18±1 | ||
| 电气性能指标 (Electrical Specifications) | ||||
|---|---|---|---|---|
| 频率范围 (MHz) | R1/R2: 698~960 × 2 | |||
| 698~803 | 790~862 | 824~894 | 880~960 | |
| 极化方式 | ±45° | |||
| 中心下倾角增益 (dBi) | 15.0 | 15.2 | 15.3 | 15.5 |
| 全下倾角增益 (dBi) | 14.8±0.6 | 15.0±0.6 | 15.1±0.6 | 15.3±0.6 |
| 水平 3dB 波束宽度 (°) | 68±3 | 66±3 | 65±3 | 63±5 |
| 垂直 3dB 波束宽度 (°) | 10.0±0.3 | 9.6±0.4 | 9.5±0.3 | 8.5±0.5 |
| 前后比 (dB) 总功率, ±30° |
＞22 | ＞23 | ＞23 | ＞24 |
| 交叉极化比 (dB) (轴向/Boresight) |
＞17 | ＞18 | ＞17 | ＞17 |
| 电下倾角 (°) | 2~12 | |||
| 旁瓣抑制 (dB) (主瓣上方第一旁瓣) |
＞16 | ＞16 | ＞16 | ＞15 |
| 驻波比 (VSWR) | ＜1.5 | |||
| 隔离度：系统内 (dB) | ≥25 | |||
| 隔离度：系统间 (dB) | ≥25 (R1//R2) ≥26 (R1, R2//Y1, Y2, Y3, Y4) |
|||
| 三阶互调 IM3 (2×43dBm 载波) |
≤-150 dBc | |||
| 阻抗 (Ω) | 50 | |||
| 最大输入功率 (W) @50°C | 400 | |||
| 防雷保护 | 直流接地 (Dc Ground) | |||
| 电气性能指标 (Electrical Specifications) | ||||
|---|---|---|---|---|
| 频率范围 (MHz) | Y1/Y2, Y3/Y4: 1710~2690 × 4 | |||
| 1710~1990 | 1920~2200 | 2200~2490 | 2490~2690 | |
| 极化方式 | ±45° | |||
| 中心下倾角增益 (dBi) | 16.3 | 16.9 | 17.0 | 17.1 |
| 全下倾角增益 (dBi) | 16.1±0.8 | 16.7±0.8 | 16.8±0.8 | 16.9±0.8 |
| 水平波束中心 (°) | ±28 | ±26 | ±24 | ±22 |
| 水平 3dB 波束宽度 (°) | 33±3 | 30±3 | 29±3 | 27±3 |
| 垂直 3dB 波束宽度 (°) | 8.8±0.6 | 8.0±0.8 | 7.6±0.8 | 7.4±0.8 |
| 前后比 (dB) 总功率, ±30° |
＞25 | ＞25 | ＞25 | ＞25 |
| 电下倾角 (°) | 2~12 | |||
| 旁瓣抑制 (dB) (主瓣上方第一旁瓣) |
＞16 | ＞16 | ＞16 | ＞15 |
| 驻波比 (VSWR) | <1.5 | |||
| 隔离度：系统内 (dB) | ≥25 | |||
| 隔离度：系统间 (dB) | ≥15 (波束间, 1710~2690 // 1710~2690) | |||
| 三阶互调 IM3 (2×43dBm 载波) |
≤-150 dBc | |||
| 阻抗 (Ω) | 50 | |||
| 最大输入功率 (W) @50°C | 200 | |||
| 防雷保护 | 直流接地 (Dc Ground) | |||
| 机械性能指标 (Mechanical Specifications) | |
|---|---|
| 连接器类型 | TDD: 1×(MQ4+M5) 公头 (Male) FDD: 12×4.3-10 母头 (Female) |
| 连接器位置 | 底部 (Bottom) |
| 外形尺寸 (高×宽×深) (mm) | 2080×550×198 |
| 包装尺寸 (mm) | 2370×655×250 |
| 天线重量 (kg) | 44 |
| 安装支架重量 (kg) | 8.7 |
| 包装重量 (kg) | 61.5 |
| 风载荷 (N, @150km/h) 正面/侧面/最大 |
1100/325/1240 |
| 最大抗风时速 (km/h) | 216 |
| 天线罩材料 | 玻璃钢 (Fiberglass) |
| 天线罩颜色 | 灰色 (Gray) |
| 机械下倾角 (°) | 0-10 |
| 工作温度 (℃) | -50~65 |
| 安装抱杆直径 (mm) | Φ50~Φ115 |
| 内置 RET 属性与技术要求 (RET Properties & Technical Requirements) | |
|---|---|
| RET 类型 | 内置集成（可更换） |
| 校准端口 (Calibration port) | 有 (Yes) |
| RET 协议 | AISG 2.0 / 3GPP |
| 供电电压 (V) | 10-30V DC |
| 功耗 (W) | ≤0.6W (空闲, 12V); ≤6W (动作中, 12V) |
| 调节时间 (全行程) | ＜4 分钟 |
| 调节寿命 | ＞50,000 次 |
| 温度范围 (℃) | -40~65 |
| 防雷保护 | 3KA(8/20μs) @ Pin5 & Pin3; 5KA(8/20μs) @ Pin1 / Pin6 & Pin7 |
| 连接器类型 | 符合 IEC 60130-9 和 AISG 标准的 2×8 针圆形连接器 级联输入：公头 (Male)；级联输出：母头 (Female) Pin1: 12V; Pin3: RS485B; Pin5: RS485A; Pin6: 10-30V; Pin7: GND; Pin2, Pin4, Pin8: 空置 (N/C) |
| 技术要求 (Technical requirements) | 天线制造商为 NP-BASTA 扇区天线技术要求制定的参与方之一。产品完全符合 NGMN 关于被动基站天线测试标准建议书（Recommendation on Standards for Passive Base Station Antennas v 12）。 |
应用场景
- 5G 全频段核心站点： 单面天线解决 700/800/900MHz 基础覆盖、1.8/2.1/2.6GHz 容量层及 3.5GHz 极速层。
- 密集城区扇区分裂： 利用 FDD 双波束技术缓解高流量区域的 LTE 网络拥塞。
- 5G TDD (n78) 规模部署： 为 3.5GHz 频段提供高精度的波束赋形性能。
- 极简天面改造： 替代多面传统天线，实现“一扇区一模块”，极大降低铁塔租赁成本。
产品常见问答
- 这款天线如何实现 FDD “双波束”容量翻倍？
- 在 1710-2690MHz 频段，该天线通过内部阵列在同一物理扇区内产生两个并行的窄波束（每个波束约 30° 宽度）。这种设计允许基站将原本的一个大扇区分裂为两个逻辑扇区，从而使系统容量几乎翻倍。
- MQ4/MQ5 连接器对于 3.5GHz TDD 意味着什么？
- MQ 系列集束连接器能在极小空间内集成多个射频通道和校准通道。对于需要精确相位控制的 3.5GHz 波束赋形来说，这不仅保证了校准精度（相位 ≤9°），还简化了塔顶极其复杂的接线操作。
- 什么是 BASTA 标准？为什么它很重要？
- BASTA 是由 NGMN 组织制定的基站天线测试标准。符合该标准意味着我们的天线参数（如增益、波束宽度、旁瓣抑制等）是在极其严苛且统一的测试环境下得出的，确保了工程应用的真实性和可靠性。
- 10 路 RET 是如何工作的？
- 天线集成了多路远程控制单元，允许运维人员通过基站软件远程、独立地调整每个频段甚至每个波束的电下倾角。这使得网络优化变得极其高效，无需人工上塔调整。
