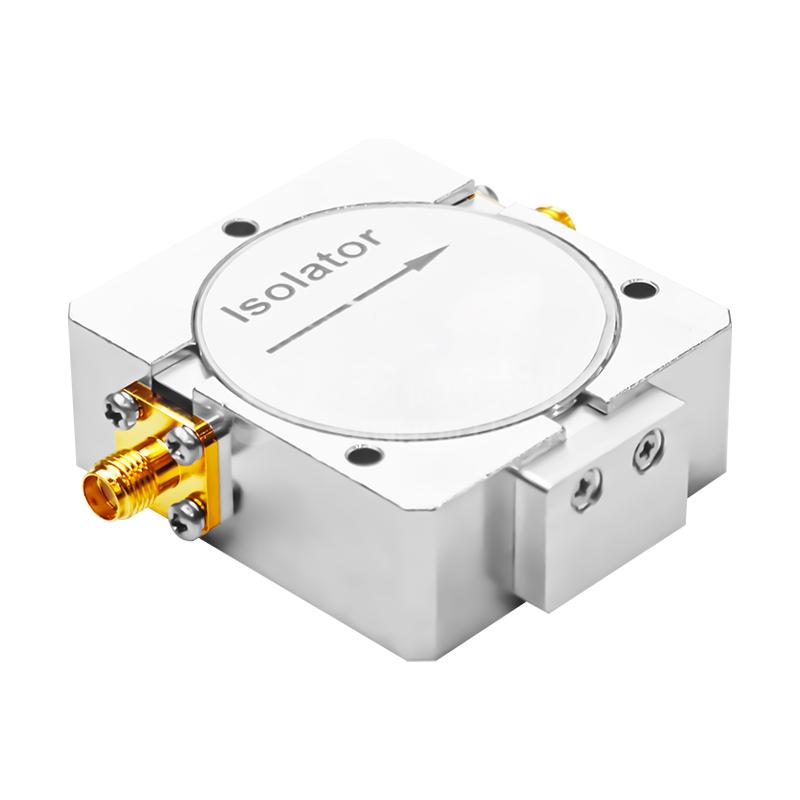

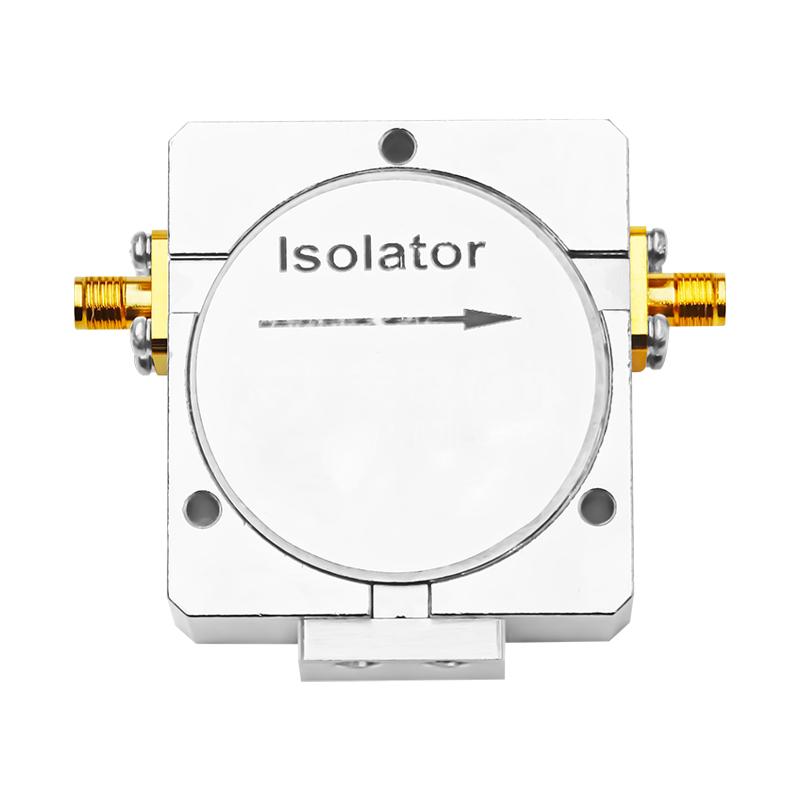

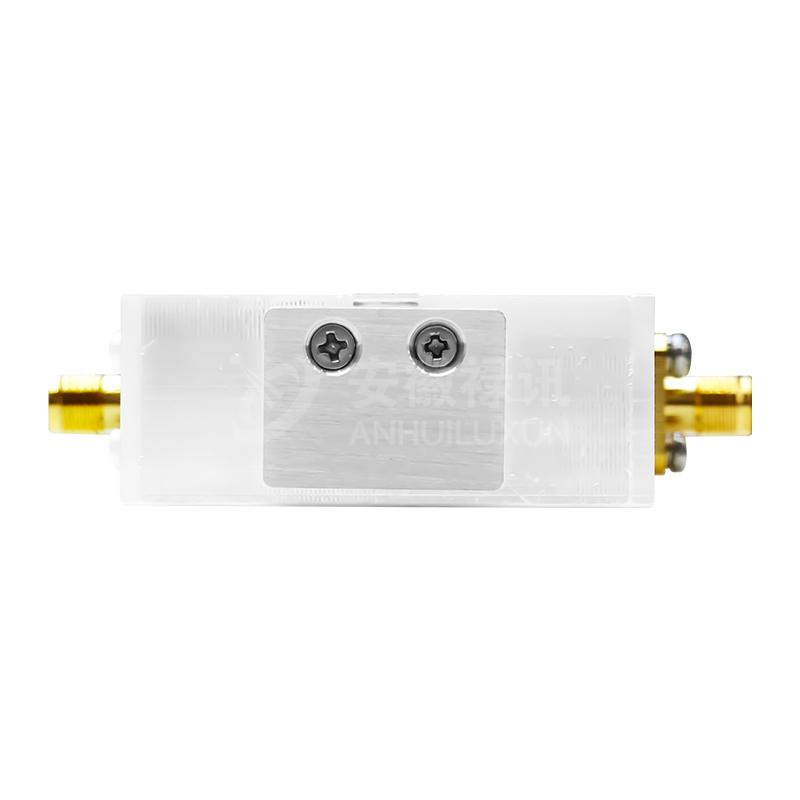

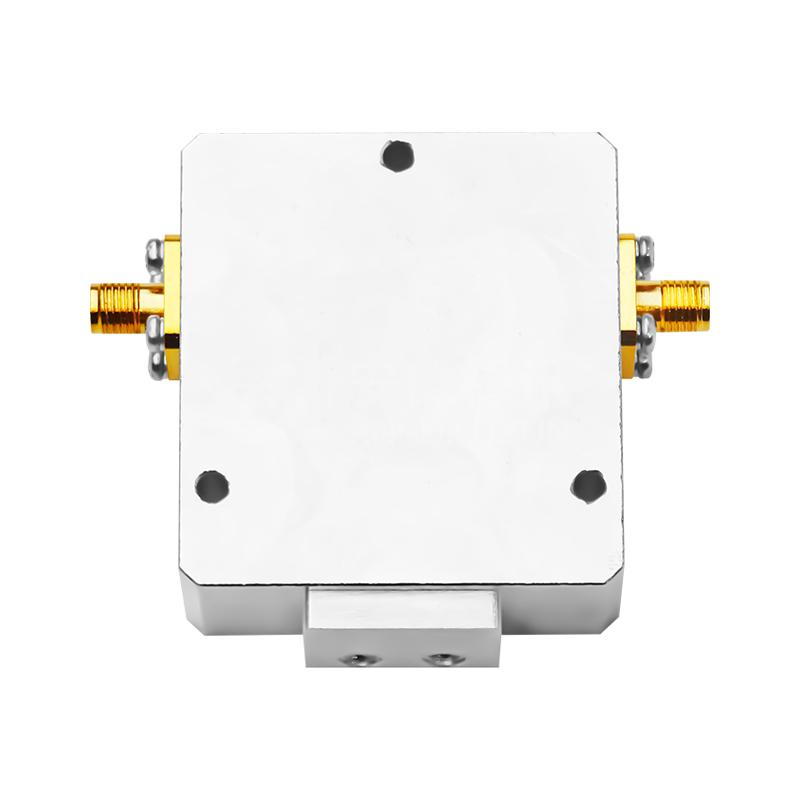

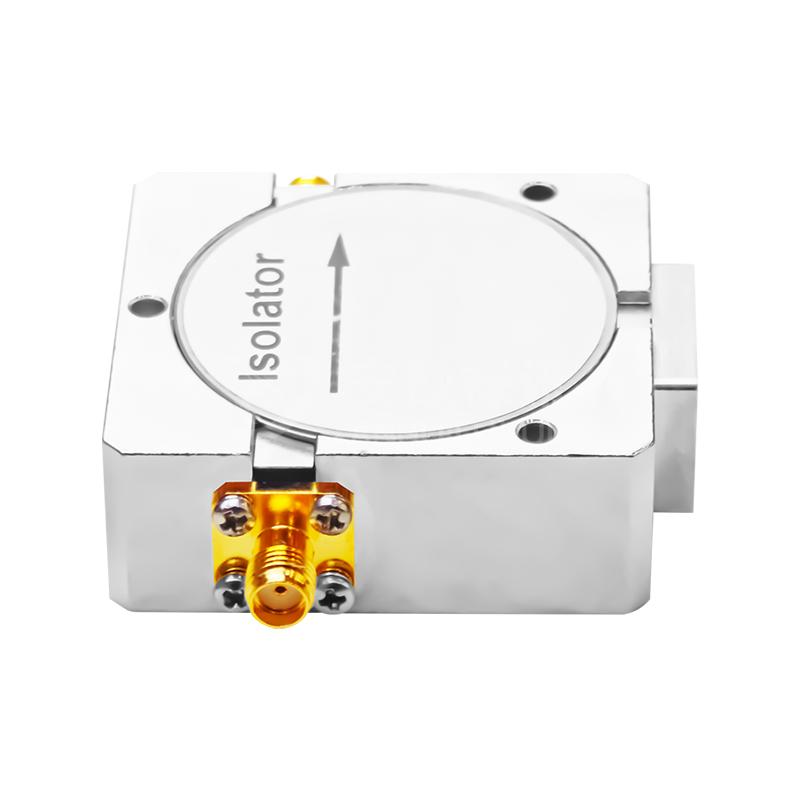

350-500MHz 同轴隔离器
LXG4550XS 系列是一款专为 UHF 全频段（350–500MHz）设计的高性能同轴隔离器。该产品支持高达 300W 的连续波功率，通过其独特的磁非互补特性，能有效吸收天馈系统的反射功率，是保护大功率发射机和功率放大器（PA）免受损坏的物理级屏障。
- 频率范围：350 ～ 500 MHz (全频段覆盖)
- 通过功率：300W CW (连续波最大负载)
- 反向隔离度：≥ 15 dB (常温) / ≥ 14 dB (全温)
- 插入损耗：≤ 0.7 dB (极低链路损耗)
描述
在无线发射系统中，天线端的任何阻抗不匹配（如电缆损坏、雷击或环境变化）都会导致功率反射回发射机。这款 350-500MHz 同轴隔离器 利用铁氧体材料的磁非互补性，强制无线电波按预定方向流动。反射回来的能量会被隔离器内部的吸收电阻消耗掉，从而确保前级昂贵的功率放大电路始终工作在安全状态。
LXG4550XS 系列采用了高导磁率铁氧体和精密的同轴腔体设计。在 150MHz 的超宽带宽内，依然保持了良好的阻抗匹配（VSWR ≤ 1.5）。其 300W 的高功率设计，使其能够轻松应对大功率模拟或数字基站的长期高负荷运行。无论您是需要顺时针方向的信号路由，还是特定布局下的逆时针安装，该系列均能通过其灵活的型号后缀满足您的结构需求。
技术与机械规格说明
| LXG4550XS 系列性能指标 (Technical Specifications) | |
|---|---|
| 产品型号 (Model Number) |
LXG4550XS-1 (顺时针方向 ↻) LXG4550XS-2 (逆时针方向 ↺) |
| 频率范围 (Frequency Range) | 350 ~ 500 MHz |
| 插入损耗 (Insertion Loss) |
≤ 0.7 dB (常温) ≤ 0.8 dB (@ -10 ~ +70℃) |
| 反向隔离度 (Isolation) |
≥ 15 dB (常温) ≥ 14 dB (@ -10 ~ +70℃) |
| 电压驻波比 (VSWR) | ≤ 1.5 |
| 通过功率 (Forward Power) | 300W CW (连续波) |
| 反射功率 (Reverse Power) | 30W |
| 连接方式 (Connector Type) | SMA-K (Female/母头) |
| 工作温度 (Operating Temperature) | -10 ~ +70 ℃ |
应用场景
- 基站发射机保护： 部署于大功率发射机输出端，防止由于天馈系统故障导致的功率倒灌。
- UHF 宽带通信系统： 为 350-500MHz 范围内的各类无线电台提供阻抗隔离。
- 射频实验室测试： 在信号源与被测设备（DUT）之间起到缓冲保护作用。
- 广播电视发射系统： 确保信号源在复杂阻抗环境下的频率稳定性和线性度。
常见问题解答
- 如何区分“顺时针”与“逆时针”型号？
- 顺时针（-1）型号表示信号从端口 1 流向端口 2；逆时针（-2）则相反。您可以根据 PCB 板的布线方向或机箱内部的线缆走向选择最合适的型号，以简化安装。
- 隔离器可以当作环形器使用吗？
- 本隔离器本质上是末端接有负载的环形器。如果您拆除内部负载并安装接口，它即变为环形器；但在本型号中，它已被优化为单向保护器件，建议作为隔离器直接使用。
- 30W 的反射功率容量是否足够？
- 对于 300W 的发射系统，30W 的反射功率对应约 10% 的反射电平。通常情况下，如果天线系统严重损坏，隔离器能吸收这部分能量以提供第一道防线。如需更高反射保护，建议在前级电路中增加 VSWR 检测告警系统。
- 全温指标（-10~+70℃）为什么比常温稍差？
- 铁氧体材料的磁性受温度影响。在极端温度下，磁共振频率会发生微小偏移，导致隔离度略微下降（1dB）或插损略微增加。这是所有磁性射频器件的共有特性，本产品已通过精密补偿确保性能稳定。
