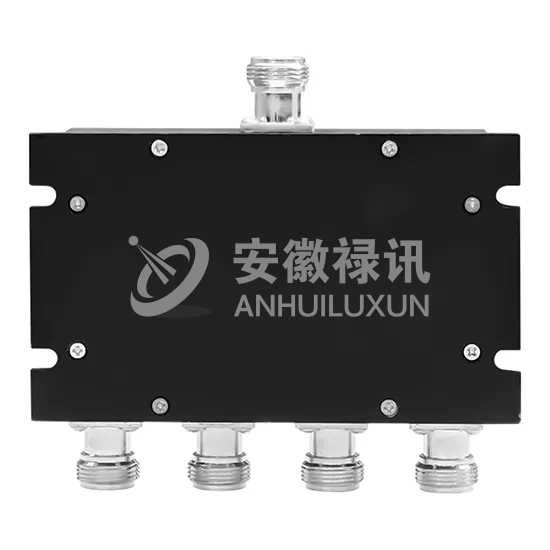

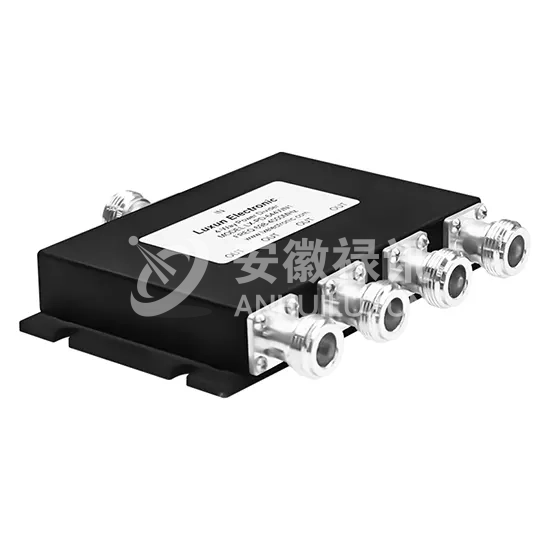

698-2700MHz四路微带功分器
这款宽频四路功分器（型号：LX-WPS-627-4-NF-A01）专为 698-2700MHz 频段的多点覆盖设计。产品采用 1:1:1:1 均匀分配比例，配备坚固的 N-Female 接口，支持 50W 额定功率。凭借其 ≤0.7dB 的低插入损耗和出色的系统稳定性，它是构建大型室内分布系统（DAS）及 5G/LTE 网络扩展的关键器件。
- 频率范围：698-2700 MHz
- 分配比：1 : 0.25 : 0.25 : 0.25 : 0.25 (等分四路)
- 插入损耗：≤0.7 dB (不含 6.0dB 理论分损)
- 驻波比 (VSWR)：≤1.25
描述
作为 5G 与 LTE 室内覆盖系统中的高效率分配组件，本产品在 698MHz 至 2700MHz 范围内展现了卓越的宽频特性。它能够将输入的射频能量精准等分为四路输出，广泛应用于商场、酒店及办公大楼的天馈系统集成，确保每个覆盖分区的信号强度维持高度一致。
该型号在电气性能上表现优异，额外插入损耗严格控制在 ≤0.7dB 以内，有效降低了信号在分配链路中的热损耗。配合 ≤1.25 的低驻波比和 ≥17dB 的隔离度，该功分器能显著抑制互调干扰与反向反射，保障基站设备的运行安全。产品外壳加固并采用黑色涂层工艺，符合 ETSI EN 300019 系列环境标准及 IP60 防护等级，即使在长期高负荷（50W）运行状态下，依然能保持可靠的信号传输质量。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-WPS-627-4-NF-A01 |
|
分配比 |
1 : 0.25 : 0.25 : 0.25 : 0.25 |
|
频率范围，[MHz] |
698-2700 |
|
理论损耗 |
6.0 |
|
插入损耗，[dB] |
≤0.7 |
|
隔离[dB] |
≥17 |
|
驻波比（VSWR） |
≤1.25 |
|
阻抗 |
50 |
|
额定功率 |
50 |
| 机械特性 | |
|---|---|
|
连接器 |
N-F |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
Black |
| 环境条件 | |
|---|---|
|
环境条件等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP60,IEC 60529 |
|
工作温度范围，[°C] |
-30°C to +70°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%(无凝结) |
应用场景
- 5G & LTE 分布式天线系统 (DAS)：在大型建筑物内实现单信源的一分四扩展，覆盖更多的防火分区或楼层。
- 基站信号分配：作为微基站或直放站前端的分配器件，为多组吸顶天线提供均衡的下行功率。
- 多频段信号路由：支持从 700MHz 低频到 2.6GHz 高频的多制式信号融合分配，降低组网成本。
- 射频实验与监测系统：为测试环境提供一致性极佳的四路采样分支，确保各监测终端的数据准确性。
产品问答
- Q: LX-WPS-627-4-NF-A01 的总输出损耗大约是多少？
- A: 四路等分器的理论分配损耗为 6.0dB。加上本产品标称的 ≤0.7dB 额外插损，每个输出端口的总损耗约为 6.7dB 左右。这在宽频四路分配产品中属于高性能级别。
- Q: 它的环境适应能力如何？是否支持室外安装？
- A: 该型号符合 ETSI EN 300019 系列环境等级，设计工作温度为 -30°C 至 +70°C。其防护等级为 IP60，主要针对防尘设计，建议安装在室内吊顶、机房或具备防护条件的机箱内。如需完全露天使用，请配套防水箱。
- Q: 隔离度 ≥17dB 对系统稳定性有何帮助？
- A: 隔离度能够减少四个输出端口之间的信号耦合。在多天线系统中，如果某一支路发生天线损坏或阻抗失配，17dB 以上的隔离度能有效保护其他支路及前端基站设备免受强烈反射信号的冲击。
- Q: 为什么它的外壳设计是加固型的？
- A: 四路功分器拥有 5 个接口（1 入 4 出），在实际工程中会承受较多电缆的拉力。加固型外壳能确保 N 型母头在长期拉伸或振动环境下依然保持良好的机械密封与电气接触性能，防止插损增大。
