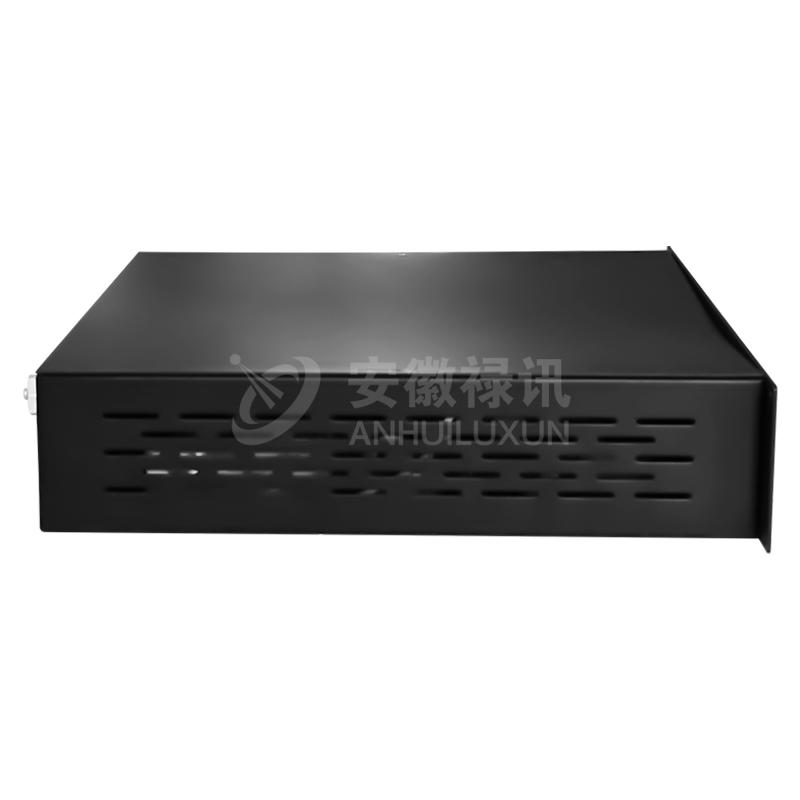

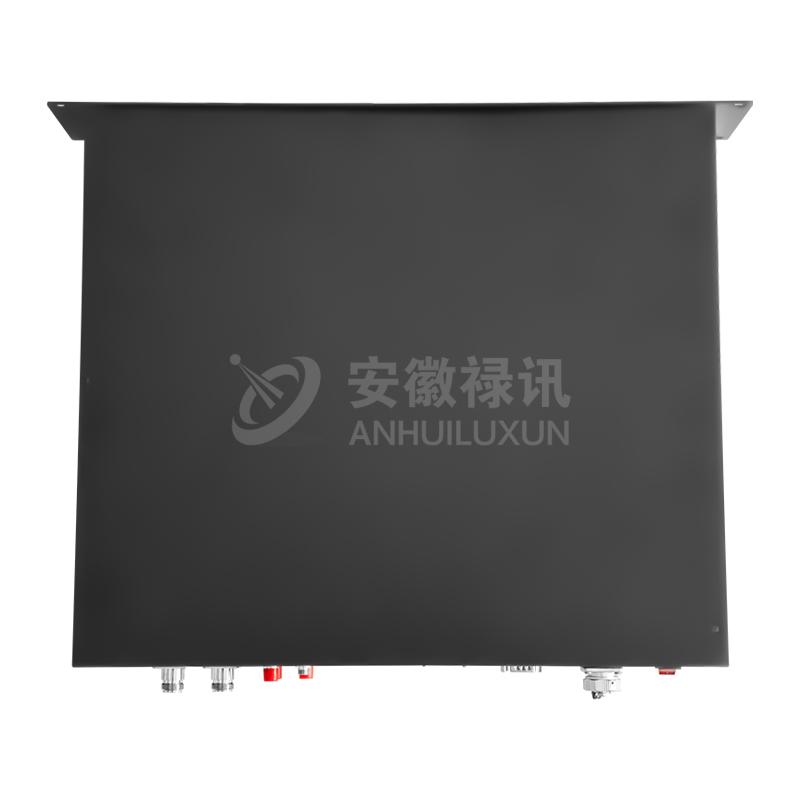

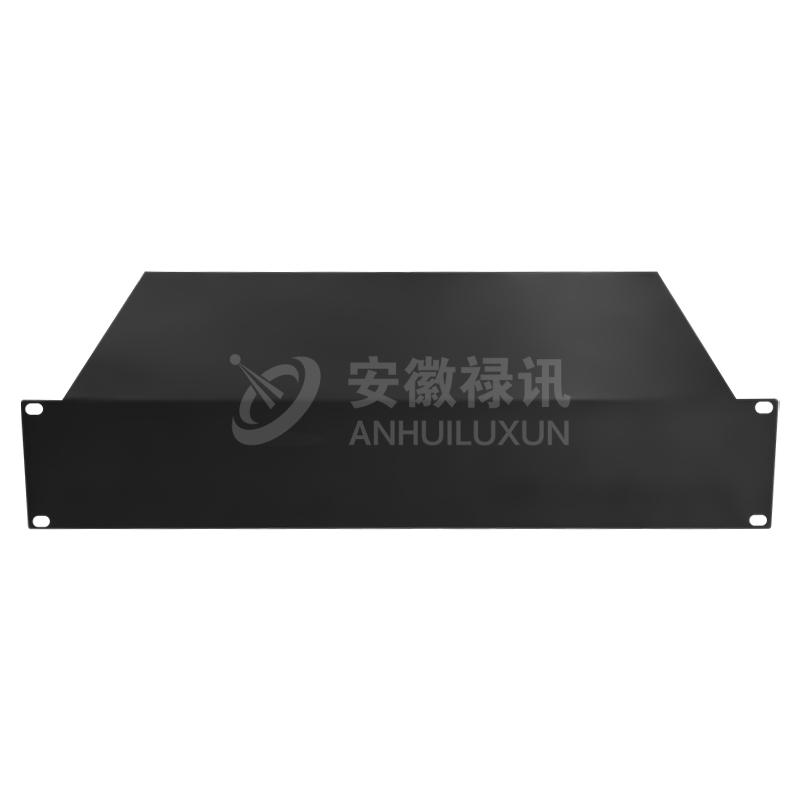

400MHz UHF 数字光纤近端机
这款 400MHz 近端机 (MU) 是光纤分布系统的“核心枢纽”，负责将基站射频信号调制为光信号进行远距离传输。支持 410–424MHz 频段，具备 0dBm 稳定输出、≤5μs 超低时延及 30dB 数字化增益调节，确保 UHF 专网信号在复杂环境下的高保真覆盖。
- 工作频段：下行 420–424MHz / 上行 410–414MHz (支持定制)
- 最大输出功率：0dBm ± 2dB (射频端口)
- 传输时延：≤ 5 μs (微秒级极速处理，抑制多径干扰)
- 增益调节：≥ 30 dB 范围，1 dB 步进控制
描述
在超大面积或地下空间的无线覆盖中，传统的电缆传输损耗巨大。LX-MU-400M 近端机 通过先进的光纤传输技术完美解决了这一难题。它接入基站或耦合器提供的射频信号，通过内部的高线性光组件将其转换为光信号，利用单芯光纤传输至数公里外的远端机（RU）。
该设备在设计上极度追求“信号还原度”。其 ≤5μs 的超低时延 指标是专业无线专网（如海事、公安、轨道交通）稳定运行的生命线，能有效防止因时延过大导致的同频干扰。同时，内置的 30dB 数字化增益调节功能，允许工程人员根据现场不同的耦合强度和光链路损耗，精准调配链路预算。采用标准 FC/APC 斜球面接口，极大提高了光路的回波损耗指标，确保系统长期运行不掉线、不误码。
技术与机械规格说明
| 射频性能指标 (RF Specifications) | |||
|---|---|---|---|
| 测试项目 (Test Items) | 下行 (Downlink) | 上行 (Uplink) | 备注 (Remarks) |
| 工作频段 (Frequency Range) | 420 ~ 424 MHz | 410 ~ 414 MHz | 频段可按需定制 |
| 最大输出功率 (Max. Output Power) | 0 dBm (±2dB) | 0 dBm (±2dB) | |
| 增益 (Gain) | 0 ± 2 dB | ||
| 增益调节范围 (Gain Adjustment Range) | ≥ 30 dB | 步长: 1dB | |
| 增益调节误差 (Gain Adjustment Error) | 0 ~ 20dB: ±1 dB 20 ~ 30dB: ±1.5 dB | ||
| 自动电平控制 (ALC) | ≤ ±1.0 | ||
| 最大允许输入电平 (Max. Input Level) | +10 dBm | -10 dBm | |
| 带内波动 (Passband Ripple) | ≤ 3 dB (峰峰值) | ||
| 电压驻波比 (VSWR) | ≤ 1.5 | ||
| 传输时延 (Transmission Delay) | ≤ 5 μs | ||
| 杂散发射 (Spurious Emission) (偏离带缘 >2.5MHz) | 9kHz – 1GHz: ≤ -36 dBm 1GHz – 12.75GHz: ≤ -30 dBm | ||
| 互调抑制 (Intermodulation) | 带内: ≤ -45 dBc 带外: 9kHz~1GHz: ≤ -36dBm/100kHz 1GHz~12.75GHz: ≤ -30dBm/1MHz | ||
| 供电要求 (Power Supply) | 220 VAC (176V~264V), 50Hz (45Hz~65Hz) | ||
| 系统光特性 | |
|---|---|
| 光输出功率 (Optical Output Power) | 4 ± 2 dBm |
| 光波长 (Optical Wavelength) |
下行 (DL): 1310 nm 上行 (UL): 1550 nm |
| 光衰减范围 (Optical Attenuation Range) | ≤ 10 dB |
| 光纤接口类型 (Optical Connector Type) | FC / APC |
应用场景
- 隧道与地下管廊： 配合远端机，解决长距离隧道内 400M 对讲系统的信号延伸。
- 轨道交通无线专网： 为地铁站厅、站台及行车区间提供高可靠性的 400MHz 信号覆盖。
- 大型公共建筑： 部署于机场、场馆及地下停车场，消除无线电盲区。
- 行业专网基站扩容： 适用于电力、公安、石油石化等领域的 UHF 频段无线通信基站拉远。
常见问题解答
- 近端机 (MU) 的主要作用是什么？
- MU 是系统的接入中心。它通过射频线缆接入基站信号，并将其“调制”成光信号。一个近端机通常可以下挂多个远端机（RU），实现一拖多的覆盖布局。
- 为什么传输时延 ≤5μs 如此关键？
- 在 UHF 覆盖中，如果时延超过 10μs 甚至更高，覆盖重叠区会出现严重的同频干扰（波形抵消）。极低时延确保了光纤延伸出的信号与基站原信号保持高度同步，通话更清晰。
- 我可以根据自己的频点定制吗？
- 可以。虽然标准指标为 410-424MHz，但由于该设备采用模块化滤波器设计，我们可以根据客户提供的特定频点（如 350MHz 或 450-470MHz）进行定制生产。
- 光接口为什么推荐使用 FC/APC？
- FC/APC 接口的插头端面呈 8 度斜角，能将反射光导向包层而非回传至光源。这对于光纤直放站非常重要，能显著提升系统的信噪比并保护精密的光模块。
- ALC (自动电平控制) 功能在 MU 中起什么作用？
- 当基站输入信号因环境或负载发生小幅波动时，ALC 会自动补偿这些变化，确保输出给光模块的电平恒定在最佳状态，防止信号失真或系统告警。
