5150-5850MHz 腔体带通滤波器
LX-813005 是一款高性能 5150–5850MHz 腔体带通滤波器（Cavity Bandpass Filter），专门针对 5.8GHz 频段无线通信、Wi-Fi 5/6 以及 C 频段应用系统研制。该设备提供 700MHz 的宽通带覆盖，插损低至 ≤0.80dB，并在 DC–5GHz 及 6–10GHz 频段具备 ≥60dB 的强劲带外抑制能力。配合 50W 平均功率承载和全金属腔体屏蔽，能高效滤除强带外干扰，保障高频无线链路的通信质量。
- 产品型号：LX-813005
- 通带频率：5150 ～ 5850 MHz
- 通带带宽：700 MHz
- 带外抑制 (Out-of-Band Rejection)：
- ≥ 60 dB @ DC – 5.0 GHz
- ≥ 60 dB @ 6.0 – 10.0 GHz
- ≥ 40 dB @ 10.0 – 12.5 GHz
- 平均功率：50 W (Average)
- 特性阻抗：50 Ω
- 连接器类型：N-Female (N 型母头)
描述
在 5.15GHz–5.85GHz 这一高度繁忙的高频无线通信段（如 UNII 频段、5.8G ISM 频段和 Wi-Fi 6），相邻频段的大功率信号（如 5G 蜂窝基站、雷达或高频微波链路）极易对接收机前端造成阻塞与互调干扰。LX-813005 腔体带通滤波器 采用精密的谐振腔拓扑结构，为 5.8G 频段系统搭建了一道高选择性的“频谱防火墙”。
该滤波器在保证 ≤0.80dB 极低插损 的同时，实现了高达 ≥60dB 的深度带外抑噪（DC-5GHz 以及 6-10GHz），能有效斩断下频段 5G N77/N78/N79 信号和上频段谐波对高敏接收机的干扰。全金属铝腔结构赋予了其优异的射频屏蔽性能与 50W 的功率承载能力，114×55×22mm 的紧凑设计也非常易于集成至微波机柜、无线网桥基站及室内分布测试系统中。
技术与机械规格说明
| 工作频段 (Frequency) | 5150-5850 MHz |
|---|---|
| 产品型号 (Model No.) | LX-813005 |
| 工作带宽 (Bandwidth) | 700 MHz |
| 插入损耗 (Insertion Loss) | ≤ 0.80 dB |
| 回波损耗 (Return Loss) | ≥ 18 dB |
| 带外抑制 (Out-of-Band Rejection) | ≥ 60 dB @ DC-5 GHz ≥ 60 dB @ 6-10 GHz ≥ 40 dB @ 10-12.5 GHz |
| 平均功率 (Power) | 50 W (Average) |
| 输入阻抗 (Impedance) | 50 Ω |
| 连接器类型 (Connectors) | N-Female |

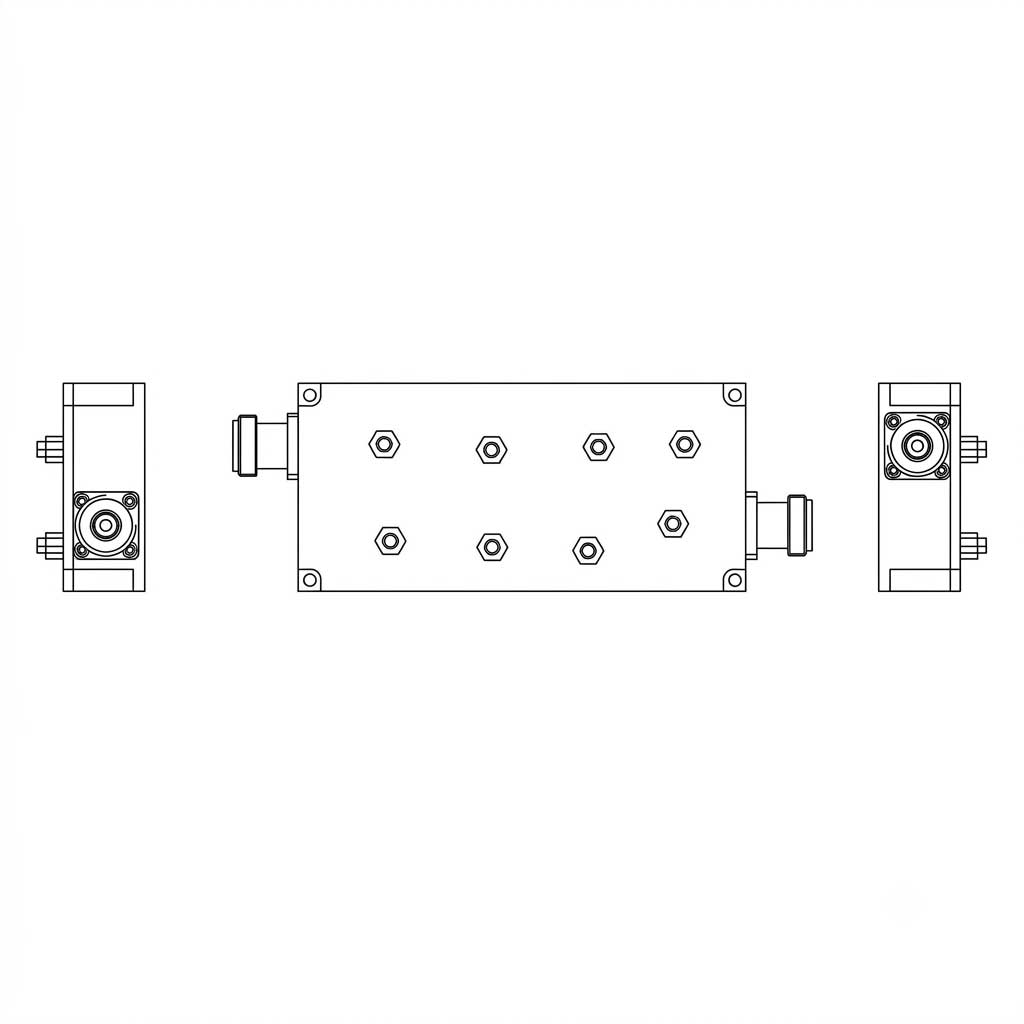

| 外形尺寸 (Dimensions) | 114 × 55 × 22 mm (不含接头) |
| 外观颜色 (Color) | 黑色 (Black) |
| 应用环境 (Environmental Conditions) | 室内 (Indoor Use) |
| 工作温度 (Operation Temperature) | -25 ~ +70 ℃ |
| 存储温度 (Storage Temperature) | -40 ~ +85 ℃ |
应用场景
- 5.8GHz 无线网桥与微波传输： 安装于 5.8G 点对点/点对多点网桥接收端，消除周边 5G 基站及雷达信号的带外干扰。
- Wi-Fi 5 / Wi-Fi 6 专网系统： 过滤非 5GHz 频段杂波，确保 5.15-5.85GHz 高速率无线局域网的信噪比与传输稳定性。
- C 频段卫星与无人机图传： 保护 C 频段卫星通信及 5.8G 高清无人机数字图传接收机免受地面通信强信号干扰。
- 实验室高频测试与系统集成： 为 5GHz 频段测试台提供高纯度的带通频谱环境，隔离高次谐波。
常见问题解答
- 为什么腔体滤波器在 5.8GHz 频段比 LC 滤波器更有优势？
- 在 5GHz 以上的高频段，LC 滤波器的电容电感元件寄生效应严重，Q 值极低且插损过大。腔体滤波器凭借高品质因数（Q 值）和高功率承载特性，能够在 700MHz 宽通带边缘实现陡峭的截止响应，同时将插损控制在 ≤0.80dB 的极低水平。
- 带外抑制达到 ≥60dB 意味着什么？
- 60dB 意味着可以将通带之外（如低于 5.0GHz 或高于 6.0GHz）的干扰信号能量衰减至原本的百万分之一（1/1,000,000）。这能极大地防止接收机低噪声放大器（LNA）因强干扰信号进入而发生饱和或产生互调失真。
- 该产品支持 outdoors（室外）直接裸露安装吗？
- 规格书中标明环境条件为 Indoor use（室内使用）。虽然其表面采用防腐黑色涂层，但接口与腔体连接缝隙未做全密封防水处理。如果需要安装在室外塔架或天线前端，必须将其放置于 IP65 以上防护等级的防水箱内，或对 N 型接口及接缝施加严格的防水胶带包扎。
- 回波损耗 ≥18dB 对应的驻波比 (VSWR) 是多少？
- 回波损耗 ≥18dB 相当于电压驻波比 (VSWR) ≤ 1.28。这表明器件具有极佳的 50 欧姆阻抗匹配度，输入/输出端的反射极小，可最大程度减少信号反射对前级发射机的冲击。
