617-6000MHz 5G超薄全向吸顶天线
这是一款高性能室内全向吸顶天线，专为满足现代 5G 网络及超宽频覆盖需求而设计。其频率覆盖范围广泛，从 617MHz 一直延伸至 6000MHz，能够全面支持低频段 5G (n28/n71)、中频段以及 Wi-Fi 6E。凭借 18mm 的超薄剖面设计，它能完美隐身于各类室内吊顶环境中，同时提供极高的信号纯净度和覆盖质量。
- 全频段覆盖： 频率范围 617-6000MHz，支持 5G 全频段及高频 Wi-Fi 扩展。
- 极简超薄外形： 18mm 厚度配合 220mm 直径，不仅轻便（0.3kg）且极具装修融合感。
- 卓越低 PIM 性能： 无源互调 PIM3 (2x20W) < -153dBc，确保网络吞吐量最大化。
- 高性能连接： 采用 4.3-10 Female 接口，提供更稳定的连接及优秀的驻波比（VSWR ≤ 1.80）。
描述
在 5G 室内分布系统（DAS）的建设中，如何兼顾高性能指标与建筑美学一直是难题。这款 LXA-OCA 系列吸顶天线通过创新的天线阵列设计，在仅 18mm 的纤薄空间内实现了高效的辐射性能。其在 3300-6000MHz 的高频段增益可达 6.0dBi，为 5G 网络和 Wi-Fi 6E 提供了强有力的覆盖支撑。
产品针对室内复杂环境进行了优化，具备良好的环境适应性，工作温度范围达 -55°C 至 +60°C。天线外壳采用白色抗紫外线材料，防护等级达到 IP54，有效防止灰尘和潮气侵入。-153dBc 的低 PIM 参数使其成为高密度终端接入环境（如机场、大型场馆、智慧办公楼）中压制干扰、提升数据传输速率的关键组件。
技术与机械规格说明
| 电气特性 | ||||||
|---|---|---|---|---|---|---|
|
型号 |
LXA-OCA-6.17-60-4FA01 |
|||||
|
频率范围，[MHz] |
617-806 |
806-960 |
1350-1550 |
1690-2700 |
3300-3800 |
4900-6000 |
|
极化方式 |
水平极化 |
|||||
|
增益 |
1.5±0.5 |
2.2±0.5 |
3.5±0.5 |
4.5±1.0 |
6.0±1 |
6.0±1 |
|
驻波比 |
≤1.80 |
|||||
|
水平波束宽度（3dB） |
360° |
|||||
|
垂直波束宽度（3dB） |
70-230 |
55-150 |
45-105 |
|||
|
PIM（无源互调） |
≤-153dBc |
|||||
|
最大输入功率 |
50 W |
|||||
|
阻抗 |
50 Ω |
|||||
| 机械数据 | |
|---|---|
|
接头 |
4.3-10型母头 |
|
重量 |
0.3 kg |
|
尺寸 |
220*18mm |
|
颜色 |
白色 |
| 环境数据 | |
|---|---|
|
环境条件等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
室内使用 |
|
工作温度范围 |
-30°C ～ +70°C |
|
存储温度范围 |
-40°C ～ +85°C |
|
相对湿度 |
≤ 95%（无凝露 / Non-condensing） |
应用场景
- 5G 室内分布系统： 广泛部署于 5G 网络建设，支持包含 700MHz 在内的各种 Sub-6G 频段室内覆盖。
- 高端商业空间： 适用于五星级酒店、精品店及高端写字楼，满足对天线体积和外观的极致美化要求。
- 高密度连接场所： 在会展中心、公共交通枢纽等场所，利用低 PIM 特性减少信号底噪，保证海量用户的稳定接入。
- 室内 Wi-Fi 覆盖： 覆盖 4900-6000MHz 频段，是企业级 Wi-Fi 6/6E 网络的理想末端天线方案。
常见问题解答
- 问：这款天线支持低频段 700MHz (n28) 吗？
- 答：支持。该天线的频率下限为 617MHz，完美覆盖了国内外主流的 5G 低频段以及 700MHz 广电频段。
- 问：18mm 的厚度相比传统天线有什么优势？
- 答：传统天线通常较厚，容易破坏室内装修的整体感。18mm 的超薄设计使其更贴近天花板，看起来更像一个吸顶装饰件，且安装空间要求极低。

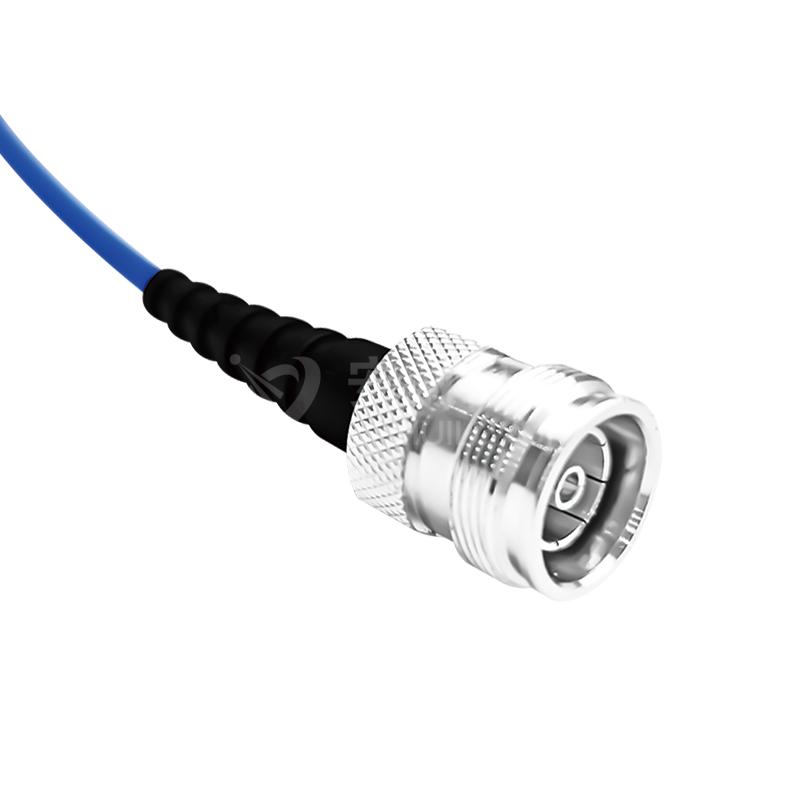

- 问：为什么这款天线标配 4.3-10 接口？
- 答：4.3-10 是 5G 时代的连接标准。相比传统 N 型接口，它更小巧且 PIM 性能更稳定，即使在安装扭矩不均匀的情况下也能保持极低的无源互调。
- 问：它在地下室或高湿度环境下可以使用吗？
- 答：可以。该产品具备 IP54 防护等级，能够有效防尘防溅，并支持高达 95% 的非冷凝湿度环境，非常适合地下车库、地下商场等室内环境。
