698-2690MHz BF 5G 混合波束赋形天线
LX-698-2690-BF 是一款先进的 5G 混合波束赋形天线，旨在单一天线平台内实现 FDD 和 TDD 技术的深度整合。它覆盖 698-2690MHz 的超宽频谱，专为高密度网络环境设计。通过精准的信号引导（Signal Steering）和超大容量增强能力，该天线成为运营商从 4G LTE 平滑过渡到 5G 新空口（NR）基础设施的关键组件。
- 频率范围：698–960 MHz (FDD) / 1710–2690 MHz (FDD/TDD)
- 接口配置：TDD 使用 1×(MQ4+MQ5) 集束接口；FDD 使用 8×4.3-10 Female
- 峰值增益：FDD 18 dBi / TDD 业务波束可达 19.5 dBi
- MIMO 支持：多端口配置，支持高阶 MIMO 部署
描述
这款天线代表了 5G 时代天线集成技术的前沿。它在单一的玻璃钢（Fiberglass）外罩内，完美平衡了传统的 FDD 基础覆盖与现代 TDD 波束赋形技术。这种“混合”架构允许运营商在保留现有的 700/800/900MHz 和 1800/2100MHz FDD 资产的同时，无缝引入 2.6GHz TDD 5G 载波，极大地节省了天面空间和安装成本。
针对 5G 核心的波束赋形能力，天线配备了 MQ4/MQ5 集束连接器及高精度校准端口，确保了 2.6GHz 频段下信号的精准指向。其业务波束（Service Beam）可提供高达 19.5dBi 的指向增益，波束宽度可收窄至 24°，有效提升小区边缘速率并降低同频干扰。此外，该产品集成了完全符合 AISG 2.0 协议的远程控制单元（RCU），且支持现场快速更换，保障了网络优化的高效性与长期运行的稳定性。
技术与机械规格说明
| 电气性能指标 – TDD (Electrical Specifications) | |||
|---|---|---|---|
| 通用参数 | 频率范围 (MHz) | 2490~2690 | |
| 极化方式 | ±45° | ||
| 电下倾角 (°) | 2~12 | ||
| 电下倾角公差 (°) | ±1 | ||
| 阵列间距 (mm) | 57 (0.49λ@2590MHz) | ||
| 校准与电气参数 | 校准端口与各天线端口间的耦合度 (dB) | -26±2 | |
| 校准端口至输入端口最大幅度公差 (dB) | ＜0.9 | ||
| 校准端口至输入端口最大相位公差 (°) | ≤9 | ||
| 端口驻波比 (VSWR) | ≤1.5 | ||
| 端口间同极化隔离度 (dB) | ≥20 | ||
| 端口间交叉极化隔离度 (dB) | ≥22 | ||
| 辐射参数 | 单柱波束 (Single Column) | 水平 3dB 波束宽度 (°) | 90±15 |
| 增益 (dBi) | 14.3±0.9 | ||
| 垂直 3dB 波束宽度 (°) | 8±0.8 | ||
| 交叉极化比 (0°) (dB) | ≥15 | ||
| 前后比 (dB) | ≥22 | ||
| 第一上旁瓣抑制 (dB) | ≥15 | ||
| 广播波束 (Broadcast) | 增益 (dBi) | 15.8±0.9 | |
| 功率比 (SPR) (±60°) (%) | ≥90 | ||
| 垂直 3dB 波束宽度 (°) | 8±0.8 | ||
| 前后比 (dB) | ≥25 | ||
| 业务波束 (Service Beam) | 0° 定向波束增益 (dBi) | 19.5±0.9 | |
| 0° 定向波束水平 3dB 宽度 (°) | 24±3 | ||
| 0° 定向波束旁瓣抑制 (dB) | ≥10 | ||
| 0° 定向波束交叉极化比 (轴向) (dB) | ≥18 | ||
| 0° 定向波束前后比 (dB) | ≥25 | ||
| ±30° 定向波束增益 (dBi) | 17.7±0.9 | ||
| 电气性能指标 (Electrical Specifications) | ||||
|---|---|---|---|---|
| 频率范围 (MHz) | R1/R2: 698~960 | |||
| 698~803 | 790~862 | 824~894 | 880~960 | |
| 极化方式 | ±45° | |||
| 中心下倾角增益 (dBi) | 14 | 14.6 | 14.9 | 15.2 |
| 全下倾角增益 (dBi) | 13.9±0.6 | 14.5±0.6 | 14.8±0.6 | 15±0.6 |
| 水平 3dB 波束宽度 (°) | 69±4 | 67±4 | 66±4 | 65±4 |
| 垂直 3dB 波束宽度 (°) | 11.5±1 | 10.4±0.7 | 10±0.7 | 9.3±0.6 |
| 前后比 (dB) 总功率, ±30° | ＞21 | ＞23 | ＞23 | ＞24 |
| 交叉极化比 (dB) (轴向/Boresight) | ＞18 | ＞18 | ＞18 | ＞18 |
| 电下倾角 (°) | 2~12 | |||
| 旁瓣抑制 (dB) (主瓣上方第一旁瓣) | ＞16 | ＞16 | ＞15 | ＞15 |
| 驻波比 (VSWR) | ＜1.5 | |||
| 隔离度：系统内 (dB) | ≥25 | |||
| 隔离度：系统间 (dB) | ≥26 | |||
| 三阶互调 IM3 (2×43dBm 载波) | ≤-153 dBc | |||
| 阻抗 (Ω) | 50 | |||
| 最大输入功率 (W) @50°C | 400 | |||
| 防雷保护 | 直流接地 (Dc Ground) | |||
| 电气性能指标 (Electrical Specifications) | ||||
|---|---|---|---|---|
| 频率范围 (MHz) | Y1/Y3: 1710~2690 | |||
| 1710~1990 | 1920~2200 | 2200~2490 | 2490~2690 | |
| 极化方式 | ±45° | |||
| 中心下倾角增益 (dBi) | 16.9 | 17.2 | 17.7 | 18 |
| 全下倾角增益 (dBi) | 16.7±0.6 | 17±0.6 | 17.5±0.6 | 17.8±0.6 |
| 水平 3dB 波束宽度 (°) | 68±6 | 65±5 | 63±5 | 59±6 |
| 垂直 3dB 波束宽度 (°) | 6.3±0.7 | 5.6±0.6 | 4.9±0.5 | 4.4±0.5 |
| 前后比 (dB) 总功率, ±30° | ＞25 | ＞25 | ＞25 | ＞24 |
| 交叉极化比 (dB) (轴向/Boresight) | ＞18 | ＞18 | ＞18 | ＞18 |
| 电下倾角 (°) | 2~12 | |||
| 旁瓣抑制 (dB) (主瓣上方第一旁瓣) | ＞16 | ＞16 | ＞15 | ＞15 |
| 驻波比 (VSWR) | <1.5 | |||
| 隔离度：系统内 (dB) | ≥25 | |||
| 隔离度：系统间 (dB) | ≥26 | |||
| 三阶互调 IM3 (2×43dBm 载波) | ≤-153 dBc | |||
| 阻抗 (Ω) | 50 | |||
| 最大输入功率 (W) @50°C | 200 | |||
| 防雷保护 | 直流接地 (Dc Ground) | |||
| 机械性能指标 (Mechanical Specifications) | |
|---|---|
| 连接器类型 | TDD: 1×(MQ4+MQ5) 公头 (Male) FDD: 8×4.3-10 母头 (Female) |
| 连接器位置 | 底部 |
| 外形尺寸 (高×宽×深) (mm) | 2080×499×198 |
| 包装尺寸 (mm) | 2370×565×250 |
| 天线重量 (kg) | 40 |
| 安装支架重量 (kg) | 5.5 |
| 包装重量 (kg) | 53.9 |
| 风载荷 (N, @150km/h) 正面/侧面/最大 | 1100/325/1240 |
| 最大抗风时速 (km/h) | 216 |
| 天线罩材料 | 玻璃钢 (Fiberglass) |
| 天线罩颜色 | 灰色 |
| 机械下倾角 (°) | 0-10 |
| 工作温度 (℃) | -50~65 |
| 安装抱杆直径 (mm) | Φ50~Φ115 |
| 内置 RET 属性 (Integrated RET Properties) | |
|---|---|
| RET 类型 | 内置集成（可更换） |
| RET 协议 | AISG 2.0 / 3GPP |
| 供电电压 (V) | 10-30V DC |
| 功耗 (W) | ≤0.6W (空闲, 12V); ≤6W (动作中, 12V) |
| 调节时间 (全行程) | ＜4 分钟 |
| 调节寿命 | ＞50,000 次 |
| 温度范围 (℃) | -40~65 |
| 防雷保护 | 3KA(8/20μs) @ Pin5 & Pin3; 5KA(8/20μs) @ Pin1 / Pin6 & Pin7 |
| 连接器类型 | 符合 IEC 60130-9 和 AISG 标准的 2×8 针圆形连接器 级联输入：公头 (Male)；级联输出：母头 (Female) Pin1: 12V; Pin3: RS485B; Pin5: RS485A; Pin6: 10-30V; Pin7: GND; Pin2, Pin4, Pin8: 空置 (N/C) |
应用场景
- 4G 向 5G 平滑演进： 同时支持现网 LTE 频段与新增 5G NR 频段。
- 密集城区容量倍增： 利用 TDD 波束赋形和 MIMO 技术解决高话务量压力。
- 站点空间优化： 用单面混合天线替代多面旧款天线，降低塔顶风阻与塔租。
- 精准覆盖优化： 针对复杂地形或高层建筑提供灵活的动态波束调整。
产品常见问答
- 这款的“混合”主要体现在哪里？
- 主要体现在频段与技术的双重混合：它在低频和中频段使用 FDD 模式负责基础覆盖和传统业务，同时在 2.6GHz 频段引入 TDD 波束赋形阵列，专门用于 5G 高速数据传输。
- MQ4/MQ5 接口与 4.3-10 接口如何同时存在？

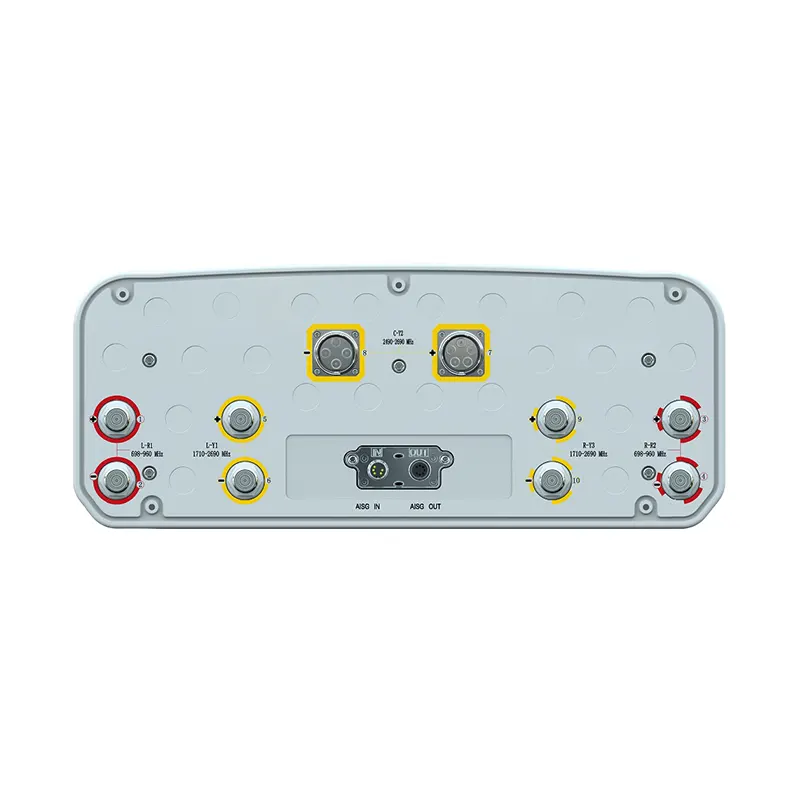

- 天线底部进行了科学布局，FDD 阵列采用 8 个标准的 4.3-10 接口以保持兼容性，而 TDD 波束赋形阵列由于通道较多，采用 MQ4/MQ5 集束接口以减小体积并简化接线复杂度。
- 校准端口对 TDD 性能有何影响？
- 校准端口通过 -26±2dB 的耦合因子实时监测各通道的相位和幅度。基站根据反馈进行动态补偿，确保 5G 信号波束能像“探照灯”一样精准对准用户，从而提供最佳的下载速度。
- 这款天线对 5G NR 的支持如何？
- 这款是原生支持 5G NR 的，特别是在 n41 (2.6GHz) 频段上的波束赋形表现，能够显著发挥 5G 网络在大容量和超高速率方面的优势。
