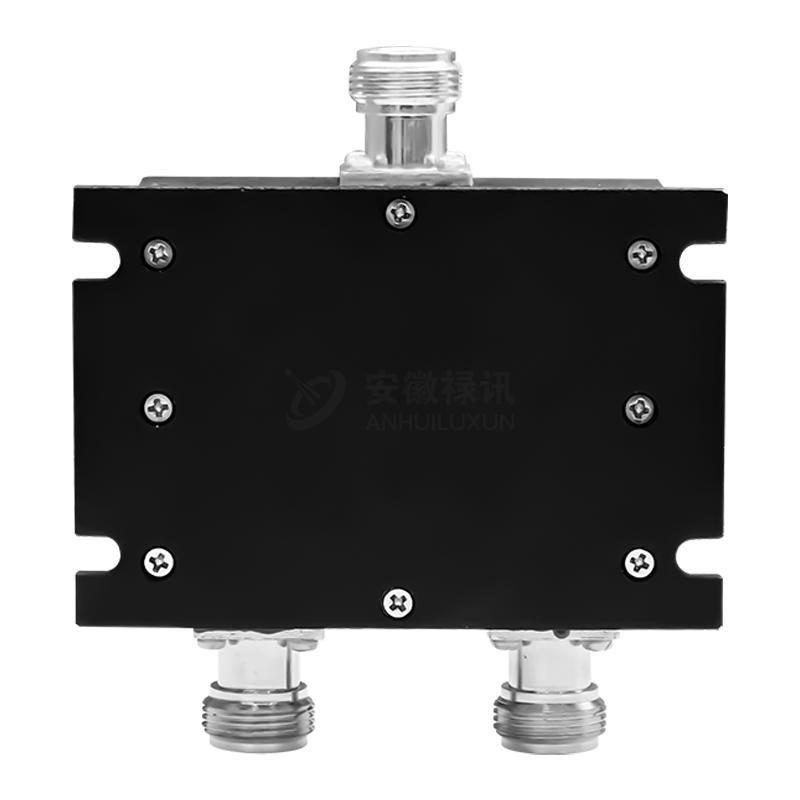

698-4000MHz 二路微带功分器
LX-PD-642WN1 是一款高性能二路威尔金森功分器，支持 698-4000MHz 宽频段。凭借内部电阻匹配技术，它能提供优异的端口隔离度（≥20dB），有效防止反射干扰，确保 5G 和 LTE 信号的纯净传输。
- 分配比例： 1 : 0.5 : 0.5 (二路)
- 插入损耗： ≤ 0.5 dB
- 隔离度： ≥ 20 dB
- 驻波比 (VSWR)： ≤ 1.25
描述
这款二路威尔金森功分器专为对信号质量要求严苛的无线覆盖环境打造。采用精密微带线电路设计，在 698-4000MHz 全频段内实现了极高的相位和幅度平衡。相比传统腔体功分器，该产品提供的 20dB 高隔离度能显著提升系统抗干扰能力。其黑色阳极氧化外壳不仅提升了散热效率，更符合 IP60 防护标准。无论是部署在 5G 室内分布系统，还是作为测试实验室的功率分发模块，其 1.25 的低驻波比都能确保系统链路的最高效率。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-PD-642WN1 |
|
频率范围，[MHz] |
400-470 |
|
分割比例 |
1 : 0.5 : 0.5 |
|
分损 |
3.0 |
|
插损 |
≤0.5 |
|
隔离度 |
≥20 |
|
驻波比 |
1.25 |
|
阻抗 |
50 |
|
功率 |
50 |
| 机械特性 | |
|---|---|
|
连接器 |
N-F |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
黑 |
| 环境条件 | |
|---|---|
|
环境条件等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP60,IEC 60529 |
|
工作温度范围，[°C] |
-30°C to +70°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- 5G/LTE 室内分布： 用于 5G Sub-6G 基站信号在办公楼宇内的均匀分发。
- 抗干扰并机系统： 在两路发射机共用天馈系统时，提供高隔离度保护，防止回波损毁。
- 实验室精密测量： 作为低驻波比的分配器件，用于射频终端设备的性能比对测试。
常见问题解答
- 问：威尔金森功分器和普通腔体功分器的主要区别是什么？
- 答：关键区别在于隔离度。威尔金森型通过内部电路匹配，端口隔离度（≥20dB）远高于腔体型，能更有效防止输出端信号相互干扰。
- 问：这款产品支持 50W 的连续功率运行吗？
- 答：是的，产品专为 50W 连续波（CW）设计，其工业级散热结构确保在 -30°C 至 +70°C 的工作区间内性能稳定。
- 问：它是宽频段设计吗？
- 答：该型号支持 698MHz 到 4000MHz 的极宽范围，完整覆盖了目前主流的 4G、5G、WiFi 以及物联网频段。
