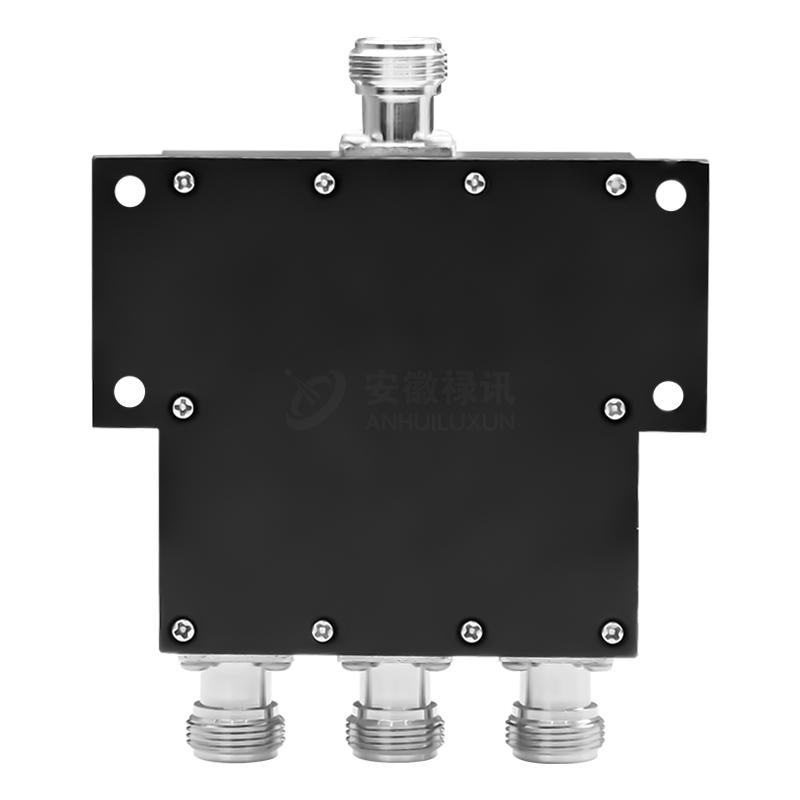

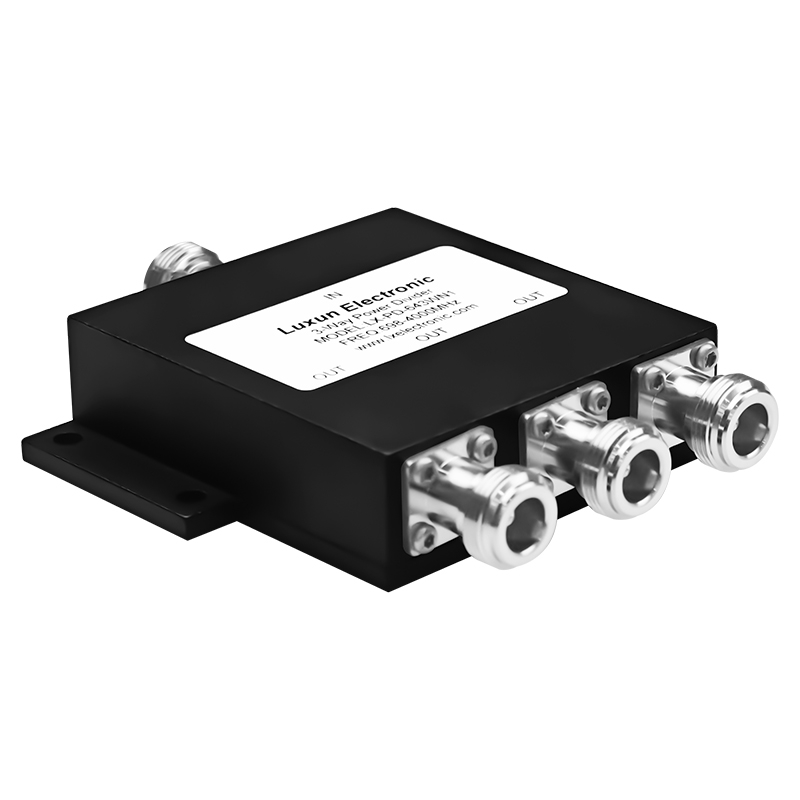

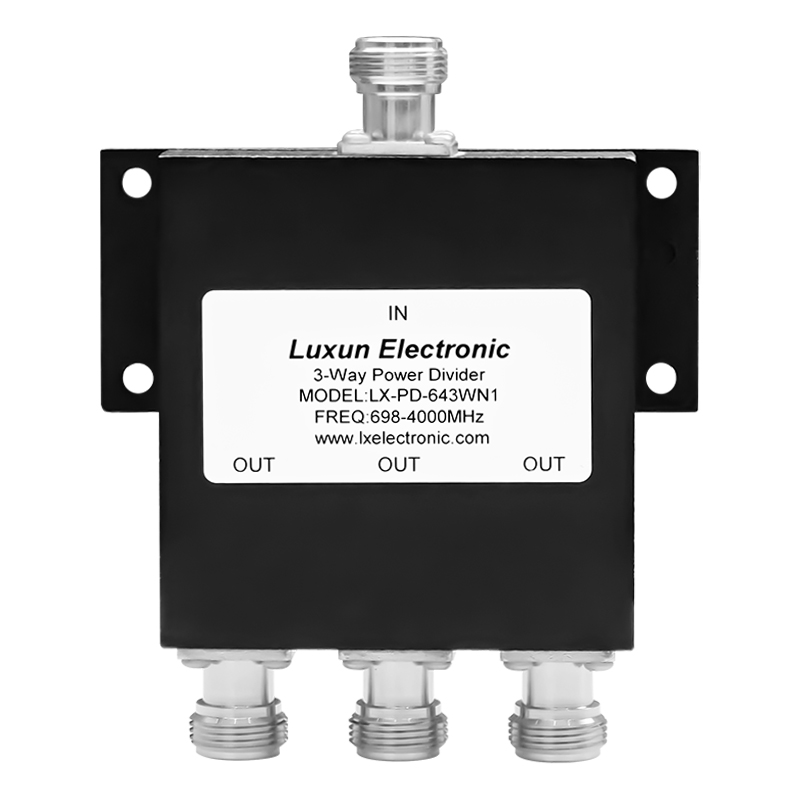

698-4000MHz 三路微带功分器
LX-PD-643WN1 是一款 1:3 威尔金森功分器，工作频率覆盖 698-4000MHz。它能够将一路输入信号精确地分为三路相等的输出，同时保持 ≥18dB 的端口隔离度和 ≤0.7dB 的低插入损耗。
- 分配比例： 1 : 0.33 : 0.33 : 0.33 (三路)
- 插入损耗： ≤ 0.7 dB
- 隔离度： ≥ 18 dB
- 驻波比 (VSWR)： ≤ 1.30
描述
在复杂的室内多频覆盖方案中，三路信号的均衡分配对覆盖一致性至关重要。这款三路威尔金森功分器采用高精度电阻匹配技术，有效解决了多天线部署时的回波互扰问题。其超宽频段设计使其不仅适用于当前的 LTE 和 5G 网络，也兼容未来的 4GHz 以下无线应用。产品通过了 IEC 60529 IP60 防护认证，配合坚固的 N 型母头接口，在 95% 相对湿度环境下仍能维持出色的电气指标。黑色防腐涂层让设备在各种电信机柜和室内环境部署中都更加持久可靠。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-PD-643WN1 |
|
频率范围，[MHz] |
400-470 |
|
分割比例 |
1 : 0.33 : 0.33 : 0.33 |
|
分损 |
4.8 |
|
插损 |
≤0.7 |
|
隔离度 |
≥18 |
|
驻波比 |
1.30 |
|
阻抗 |
50 |
|
功率 |
50 |
| 机械特性 | |
|---|---|
|
连接器 |
N-F |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
黑 |
| 环境条件 | |
|---|---|
|
环境条件等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP60,IEC 60529 |
|
工作温度范围，[°C] |
-30°C to +70°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- 地铁与车站覆盖： 在公共交通枢纽中实现 5G 信号的三向均衡分发。
- 多协议信号合路分发： 用于将 4G/5G 混合信号分配到三个独立的天线点。
- 智慧校园无线网络： 在大型室内场馆实现 WiFi 和 5G 覆盖信号的精细化分布。
- 射频防灾系统： 在严苛环境下用于监测天馈系统反射情况的信号分配。
常见问题解答
- 问：三路型号的插损为什么比二路稍高？
- 答：由于物理层面的三路阻抗匹配更为复杂，1:3 型号的插损（≤0.7dB）略高于二路，但在行业同级别产品中仍处于领先水平。
- 问：端口隔离度 18dB 足够应对 5G 网络吗？
- 答：完全足够。18dB 的隔离度已能满足绝大多数分布式天线系统对抗回波干扰的要求，有效保护基站射频前端设备。
- 问：可以反过来作为三路合路器使用吗？
- 答：虽然威尔金森功分器在理论上具有互易性，但作为合路器使用时，内部平衡电阻会承受信号相位差产生的热量。如需作为合路器使用，请先确认输入信号的相位一致性。
