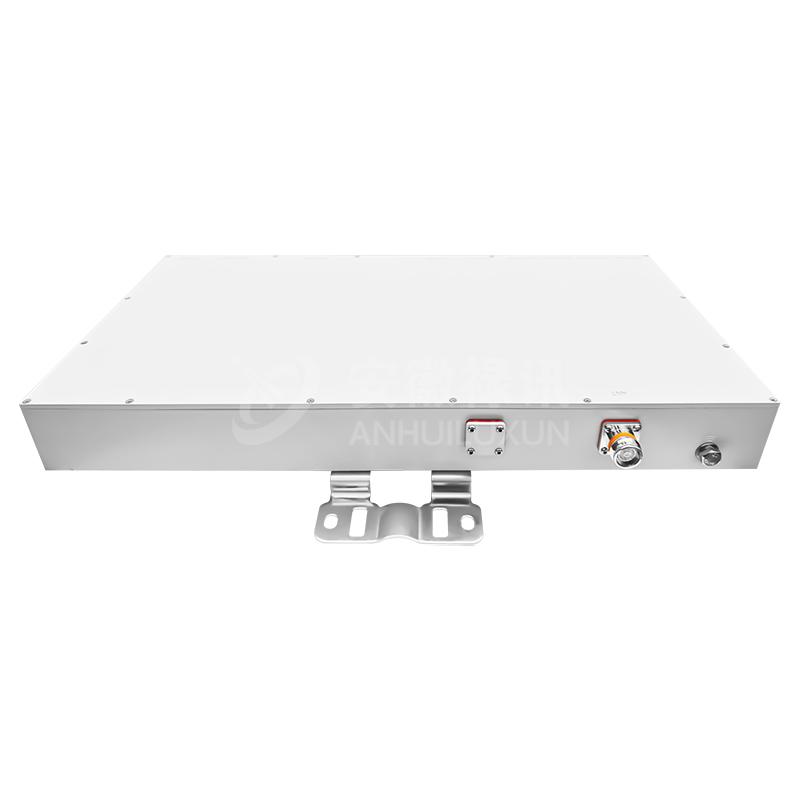

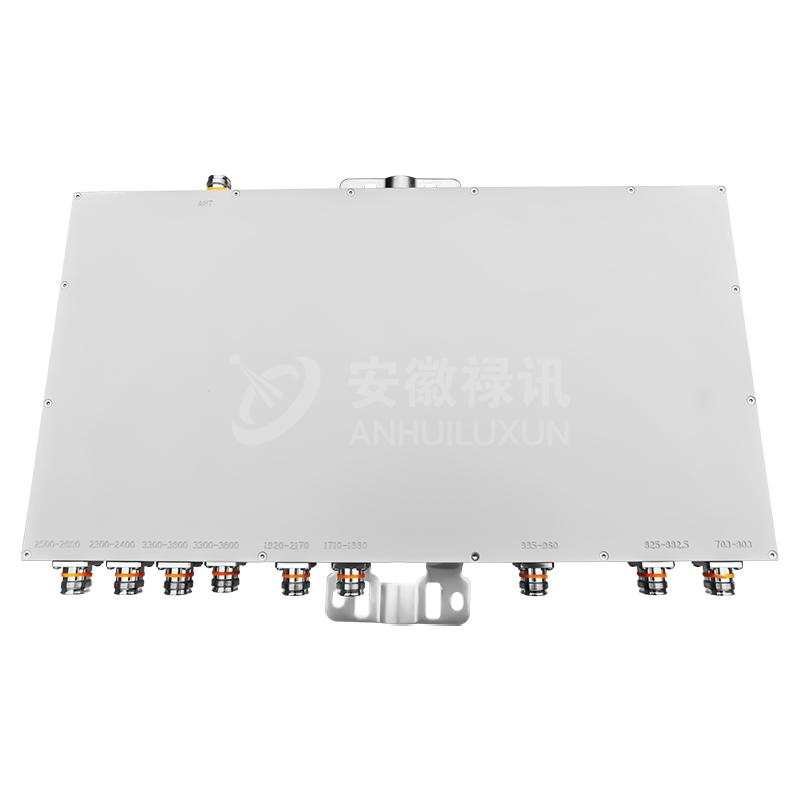

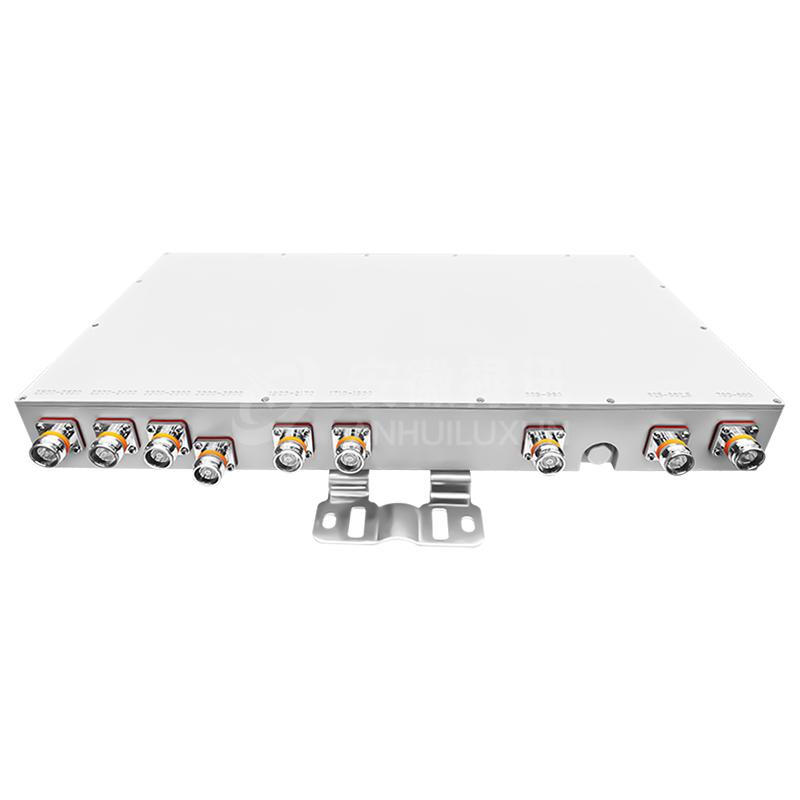

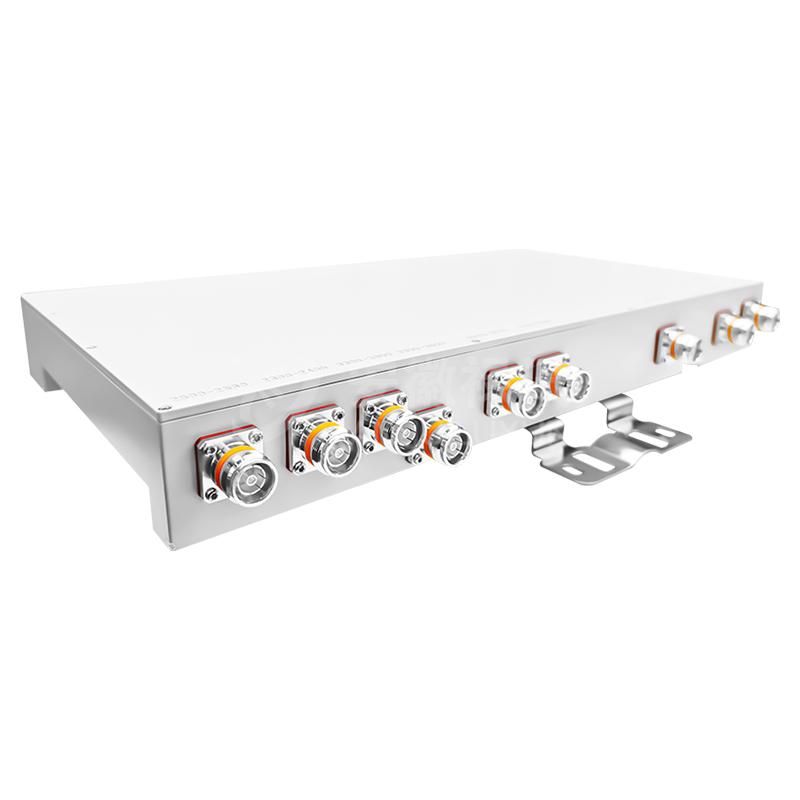

703-3800MHz 九频合路器
这款九频合路器是现代移动通信基站的核心集成器件，能够将 700MHz 至 3800MHz 范围内的九个独立频段高效整合至单一输出链路。它完美适配全球主流的 2G、3G、4G 以及 5G Sub-6GHz 网络，极大地解决了铁塔天线接口不足和布线冗余的问题。凭借卓越的互调性能和防干扰能力，它为多业务融合网络提供了坚实的性能保障。
- 频率覆盖范围： 703-960 / 1710-2170 / 2300-2690 / 3300-3800 MHz
- 无源互调 (PIM3)： ≤-150 dBc @ 2×43 dBm
- 端口隔离度： 同频段 ≥25 dB / 跨频段 ≥50 dB
- 功率容量： 平均功率 200W / 峰值功率 1000W
描述
在 5G 时代，基站面临着频段多、干扰大、安装空间受限等诸多挑战。本款九频合路器通过先进的多腔体耦合技术，将从低频 700MHz 到高频 3.8GHz 的九个支路进行精密汇聚。其设计的核心在于平衡插入损耗与选择性，即使在 3.3-3.8GHz 等 5G 核心频带，也能保持优异的传输特性，确保了基站覆盖半径不受合路影响。
为了保障通信质量，该合路器在 PIM（无源互调）抑制上表现卓越，≤-150dBc 的指标有效防止了互调产物进入接收频段，从而维持了极高的接收灵敏度。物理结构上，产品针对户外严苛环境进行了强化设计，具有极佳的热稳定性和阻抗匹配性（Return Loss ≥20dB）。标准化的接口布局和紧凑的模块化外形，使其既能灵活安装于室内分布系统，也能稳健部署于室外宏基站的天馈前端，是实现多运营商共建共享（RAN Sharing）的理想选择。
技术与机械规格说明
| 电气参数 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
|
型号 |
LX-6-bc-7-26-mhz-outdoor |
||||||||
|
频率范围 |
703-803 |
825-882.5 |
885-960 |
1710-1880 |
1920-2170 |
2300-2400 |
2500-2690 |
2500-2690 |
3300-3800 |
|
插入损耗 |
≤1.5 |
≤2.6 |
≤1.5 |
≤1.5 |
≤4.0 |
||||
|
同频隔离度 |
≥25 |
||||||||
|
异频隔离度 |
≥50 |
||||||||
|
回波损耗 |
≥20 |
||||||||
|
互调（PIM @ 2×43dBm） |
≤-150 |
||||||||
|
平均功率 |
200 |
||||||||
|
峰值功率 |
1000 |
||||||||
|
阻抗 |
50 |
||||||||
应用场景
- 5G 全频段覆盖： 一次性整合现网所有 4G 频段与新增 5G（N78/N41等）频段。
- 基站共建共享： 支持多家运营商共用一套天馈系统，降低铁塔租金与建设成本（CAPEX）。
- 城市密集区容量优化： 在空间狭小的站点实现多频合路输出，减少天线数量，美化环境。
常见问题解答
- 问：这款九频合路器能否同时支持中国三大运营商的所有频段？
- 答：是的。其频率覆盖范围涵盖了 700M/900M/1.8G/2.1G/2.6G/3.5G 等，完美支持电信、移动、联通的 4G/5G 核心频段。
- 问：1000W 的峰值功率有什么实际意义？
- 答：在多载波大容量运行或瞬间高负荷时，峰值功率承载能力能确保设备不被击穿，增强了系统的极端工况鲁棒性。
- 问：九路信号合在一起，隔离度如何保证？
- 答：我们通过高阶滤波器级联设计和精密的腔体隔离技术，确保了跨频段隔离度达到 50dB 以上，彻底杜绝了不同业务间的串扰。
