DC-6GHz 步进式可调衰减器

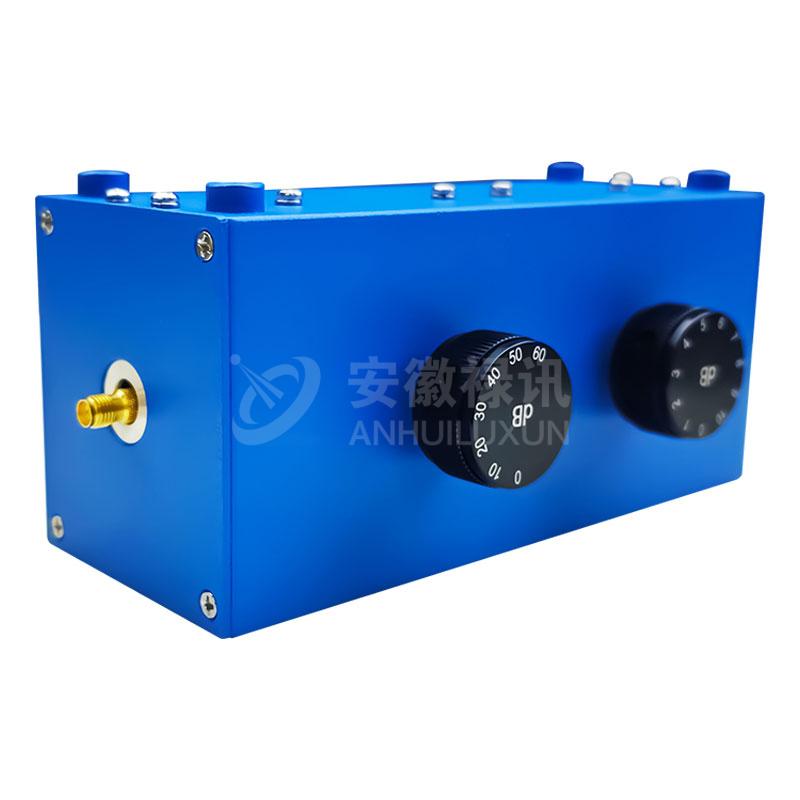

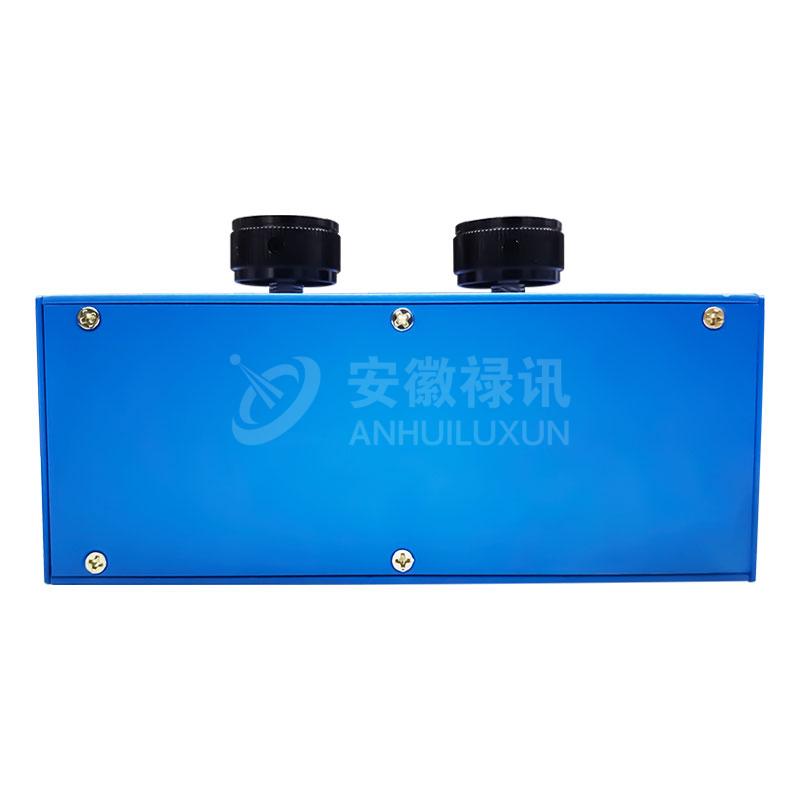

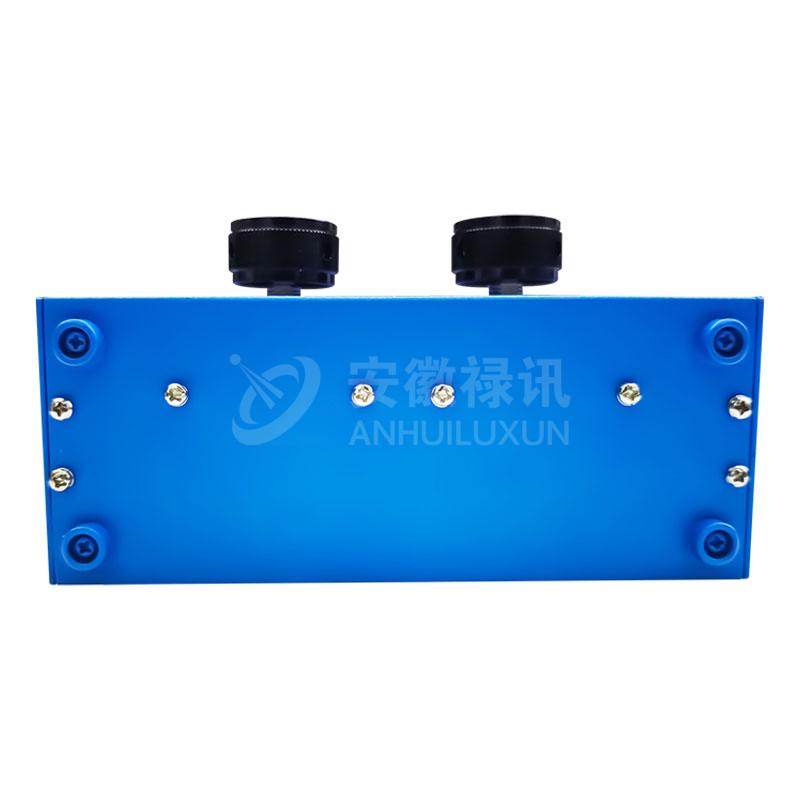

LX-VAT-6-2-70-NF-C01 是一款专为 DC 至 6GHz 频段设计的高精度手动步进可调衰减器。它允许用户在 0 到 70dB 之间以 1dB 为步进精确控制射频信号强度。凭借其紧凑的 SMA-F 接口、优异的线性度以及 -20°C 至 +85°C 的宽温工作能力，该产品是 5G Sub-6GHz、Wi-Fi 6 以及各类无线通信链路模拟测试的理想工具。
- 频率范围：DC ～ 6 GHz (针对 5G 及 Wi-Fi 6 优化)
- 衰减范围：0 ～ 70 dB
- 调节步长：1 dB 手动步进
- 衰减精度：≤10dB 为 ±0.5dB / 10-69dB 为 ±0.8dB 或 3%
描述
在当前的无线通信开发领域，尤其是 5G NR 和 Wi-Fi 6 技术的测试中，模拟多变的链路损耗是验证设备性能的关键。这款 DC-6GHz 步进式可调衰减器 为工程师提供了一个简单、直观且极其精确的电平控制方案。
该型号覆盖了从直流到 6GHz 的核心通信频段，确保在 70dB 的超宽调节范围内依然保持优异的平坦度。其 1dB 的精细步长允许测试人员精准寻找接收机的灵敏度门限或模拟远距离衰落环境。内部采用的高性能电阻网络和稳固的机械切换开关，保证了调节的重复性和长期使用的可靠性。
除了卓越的电气性能，该产品还具备强大的环境适应性。-20°C 至 +85°C 的宽工作温度范围，使其不仅限于实验室台面使用，更能直接集成于复杂的工业自动化测试系统（ATE）或户外移动测试基站中。紧凑的 SMA 接口与耐磨的蓝色喷砂氧化外壳，体现了禄讯产品一贯的高品质工业设计标准。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-VAT-6-2-70-NF-C01 |
|
频率范围，[MHz] |
DC–6000 |
|
衰减范围 [dB] |
0–70 dB（步进 1 dB） |
|
衰减精度 [dB] |
±0.5 dB（≤10 dB） ±0.8 dB 或 ±3%（10–69 dB） ±3.5%（70 dB） |
|
驻波比（VSWR） |
≤1.65 |
|
插入损耗 [dB] |
≤1.80 |
|
阻抗 [Ω] |
50 |
|
额定功率 [W] |
2 |
|
峰值功率 [W] |
100 W（脉冲宽度 5 μs，占空比 2%） |
| 机械数据 | |
|---|---|
|
接头 |
SMA母头（SMA-F） |
|
重量 |
TBD（待定） |
|
尺寸 |
TBD（待定） |
|
颜色 |
蓝色 |
| 环境数据 | |
|---|---|
|
环境等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
/ |
|
工作温度 [°C] |
-20°C ～ +85°C |
|
存储温度 [°C] |
40°C ～ +85°C |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- 5G Sub-6GHz 终端测试： 模拟基站与手机之间的路径损耗，验证信号解调稳定性。
- Wi-Fi 6 吞吐量测试： 通过调节衰减量，观察不同信号强度下的数据传输速率。
- 自动化测试集成 (ATE)： 紧凑的 SMA 接口方便安装在多通道测试机架中进行功率平衡。
- 接收机动态范围测量： 精确控制输入电平，测试后端电路在高/低功率下的线性表现。
常见问题解答
- 这款产品为什么特别强调支持到 6GHz？
- 6GHz 是当前 5G 和 Wi-Fi 6 技术的分水岭。针对 DC-6GHz 优化的衰减器在 sub-6GHz 频段内具有更出色的 VSWR 和相位平坦度，能更真实地还原测试环境。
- 在 70dB 的超高衰减量下，精度如何保证？
- 在高衰减量（70dB）时，由于信号极弱，任何微小的泄露都会干扰结果。我们采用了高性能腔体屏蔽技术，确保即便在 70dB 时，精度误差仍维持在 ±3.5% 的极窄范围内。
- 它能否承受突发的高功率脉冲信号？
- 可以。除了 2W 的连续平均功率外，它还具备 100W 的峰值功率保护能力（针对 5μs 脉宽、2% 占空比的脉冲），这在测试某些时分双工（TDD）信号或雷达脉冲时至关重要。
- -20°C 工作温度对精度有影响吗？
- 我们的产品在设计时采用了温度补偿技术，并符合 ETSI 环境标准。即使在 -20°C 的严寒或 +85°C 的高温下，电阻网络的数值稳定性也经过严格验证，偏差远低于标注精度范围。
