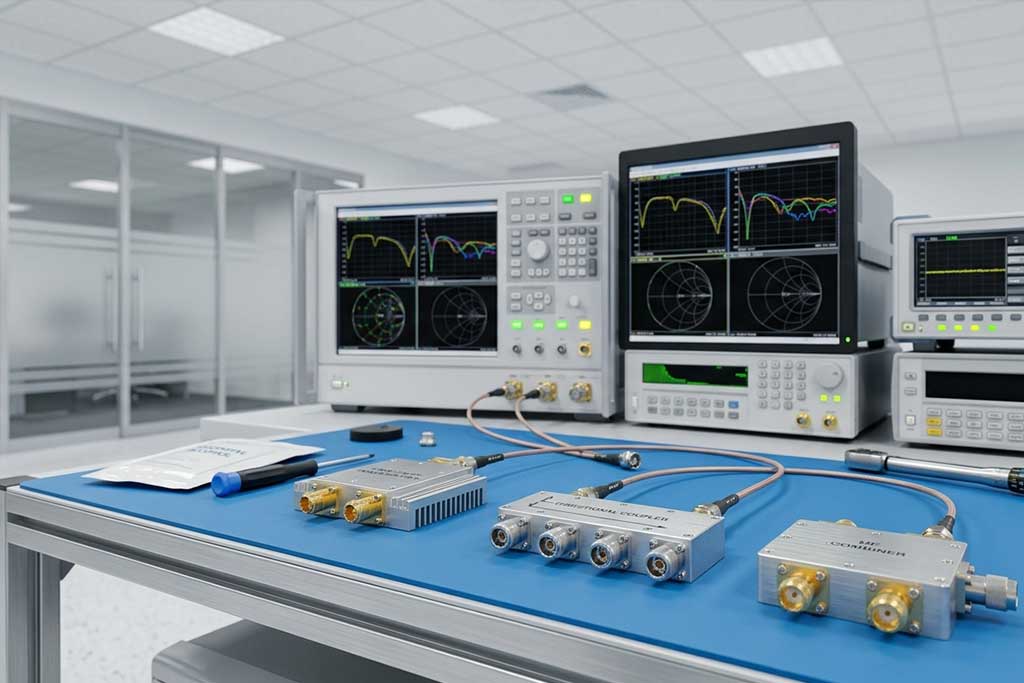

射频无源器件是指那些无需外部电源即可工作的射频信号处理元件。它们不能放大信号或产生能量，只能对通过它们的信号进行分配、合成、耦合、衰减或滤波。与需要供电才能放大或调制信号的有源器件不同，无源器件完全依靠其物理结构和材料特性工作。
射频无源器件是分布式天线系统（DAS）、室内覆盖解决方案和无线通信基础设施的基石。在通信系统中，无源器件占全部电子元件的80%以上，其可靠性直接影响系统性能。安徽禄讯电子科技有限公司深耕射频无源器件领域多年，产品线覆盖功分器、耦合器、合路器、衰减器、滤波器、负载、天线及连接器等全品类，广泛应用于4G/5G室内分布系统、DAS系统、公共安全通信及轨道交通等领域。
一、摘要模块
- 是什么：射频无源器件是不需要供电的射频信号处理设备，通过对信号进行分配、合成、耦合、衰减或滤波来实现对射频信号的控制。主要包括功分器、耦合器、合路器、衰减器、滤波器、负载和连接器等。
- 如何工作：这些器件基于电磁学原理工作——传输线理论、阻抗匹配和电磁耦合。例如，威尔金森功分器使用四分之一波长传输线和隔离电阻来均匀分配信号，而定向耦合器则利用电磁场耦合从主传输线中提取一部分信号功率。
- 为何重要：选型不当或质量低劣的无源器件会削弱信号、产生干扰、降低网络性能。即使是微小的缺陷——连接松动、触点氧化或使用了铁磁材料——都可能产生无源互调（PIM），从而降低接收灵敏度，导致掉话和低速率。
二、射频无源器件的常见类型
2.1 功分器
功分器将一路输入信号均匀分配到多个输出端口。二功分每路损耗3dB，三功分每路损耗4.8dB，四功分每路损耗6dB。
腔体功分器以空气为介质，采用阶梯式铜杆实现阻抗变换。插损极低（≤0.1dB），功率容量大（可达200W以上）。但输出端口之间没有隔离电阻，不能反向作为合路器使用。
微带功分器采用威尔金森结构，使用印刷电路板和隔离电阻。体积小、成本低，可作为小功率合路器使用，但插损较大（约0.5dB），功率容量较低（30-70W）。
安徽禄讯生产的腔体功分器覆盖698-3800MHz全频段，二/三/四路齐全，插损≤0.1dB，PIM≤-155dBc@2×43dBm，每只出厂附带独立测试报告。
2.2 耦合器
耦合器按特定比例从主传输线中提取一部分信号功率。与功分器不同，耦合器实现的是不等功率分配。
定向耦合器具有明确的方向性——只采样一个方向传输的信号，抑制反向信号。常用耦合度包括5dB、6dB、7dB、10dB、15dB、20dB等。
应用场景：信号监测、DAS支路馈电、测量系统。
安徽禄讯定向耦合器覆盖400-6425MHz超宽频段，支持全端口直流过流（DC Pass），低插损设计，适用于5G DAS、WiFi 6E、多协议AP信号分配等场景。
2.3 合路器
合路器将多路输入信号（通常为不同频率）合并为一路输出。在多运营商共用的DAS系统中，不同运营商的信号需要共用一套天馈系统，合路器是必不可少的器件。
重要提示：腔体功分器不能作为合路器使用——其端口之间缺乏隔离度。合路不同频段信号时，必须使用专用合路器或双工器，隔离度要求≥80dB。
安徽禄讯合路器覆盖698-3800MHz，双频/三频/四频可选，隔离度≥80dB（实测），PIM≤-155dBc@2×43dBm，每只出厂附带独立测试报告，支持定制频段组合和接口类型。
2.4 衰减器
衰减器用于降低信号功率，防止接收机过载或平衡不同路径间的信号电平。功率范围从2W到80W，衰减值从3dB到30dB可选。低PIM衰减器可达≤-160dBc。
2.5 负载
负载用于端接未使用的端口，防止信号反射，维持系统平衡。未端接的空置端口会导致驻波比（VSWR）飙升，劣化系统性能。低PIM负载功率可达200W。
三、无源互调（PIM）
3.1 什么是PIM
无源互调（PIM）是两个或多个大功率信号通过非线性无源器件时产生的干扰信号。虽然无源器件理论上呈线性，但实际存在的缺陷会产生非线性。
常见PIM来源：
- 异种金属接触（相当于弱二极管效应）
- 连接松动或氧化
- 铁磁材料（铁、钢、镍、钴）
- 装配不良或机械缺陷
- 锈蚀、腐蚀和污物
PIM产物计算：当频率为f₁和f₂的两个信号在非线性无源器件中混合时，会产生频率为±M×f₁±N×f₂的互调产物，其中M+N为阶数。三阶产物（2f₁-f₂和2f₂-f₁）问题最为严重。
3.2 PIM为何重要
落入接收频段的PIM产物会降低接收灵敏度。以蜂窝LTE Band 2为例，下行1930-1990MHz、上行1850-1910MHz——1940MHz和1980MHz信号产生的三阶PIM产物落在1900MHz，正好落入上行频段。
后果：
- 掉话
- 速率下降
- 系统容量降低
- 底噪升高
3.3 如何降低PIM
最佳实践：
- 确保所有连接器正确拧紧（使用扭矩扳手）
- 使用低PIM电缆和组件
- 连接前用异丙醇清洁连接器
- 避免使用铁磁材料
- 检查器件是否有锈蚀和损坏
安徽禄讯全系列无源器件均按PIM≤-155dBc@2×43dBm标准出厂，100%经PIM测试，每只附带独立测试报告。
四、有源器件 vs 无源器件
| 对比维度 | 射频无源器件 | 射频有源器件 |
|---|---|---|
| 供电需求 | 无需外部电源 | 需要外部供电 |
| 信号放大 | 不能放大——信号只会减弱 | 可以放大信号，输出功率更高 |
| 功能 | 分配、合成、耦合、衰减、滤波 | 放大、调制、振荡、开关 |
| 控制能力 | 无源——仅按电路设计工作 | 有源控制——可操作以实现预期效果 |
| 常见示例 | 功分器、耦合器、合路器、滤波器、负载 | 放大器、振荡器、调制器、收发信机 |
| 典型应用 | DAS、信号分配 | 信号产生、增强、处理 |
一句话总结：有源器件让信号变强或处理信号；无源器件在不增加能量的前提下分配和控制信号。
五、安装注意事项
1. 扭矩管理。 将所有连接器拧紧至规定扭矩值（N型：1.2-1.5N·m；4.3-10型：5-8N·m）。手拧远不够。
2. 连接前清洁。 使用异丙醇清洁连接器表面，清除异物。即使是微小的颗粒也会劣化PIM。
3. 端接未使用的端口。 每个未使用的端口都必须端接50Ω匹配负载，以防止信号反射和驻波比升高。
4. 避免铁磁材料。 含铁、钢、镍、钴的组件是已知的PIM来源。选用铜、银或镀金触点的组件。
5. 检查外观。 安装前检查连接器是否有锈蚀、凹痕或中心针弯曲。
六、常见错误
错误一：用功分器当合路器用
腔体功分器输出端口之间缺乏隔离度，不能反向作为合路器使用。合路信号应使用专用合路器。
错误二：端口空载不端接
未端接的空置端口会导致信号反射，驻波比升高，系统性能劣化。所有未使用的端口必须端接50Ω负载。
错误三：不同接头类型混用且不用适配器
将N型接头强行拧入4.3-10端口会损坏接触面，产生PIM源。应使用正确的适配器，或指定正确的接头类型。
错误四：忽视PIM指标
廉价组件在电性能上看似相近，但PIM性能很差。在多载波和5G系统中，PIM是关键的性能限制因素。
七、FAQ（常见问题）
问1：什么是射频无源器件？
射频无源器件是不需要外部电源即可工作的射频信号处理元件，通过对信号进行分配、合成、耦合、衰减或滤波来操控射频信号。它们不能放大信号或产生能量，只能处理已有的信号。常见类型包括功分器、耦合器、合路器、衰减器、滤波器和负载。安徽禄讯电子科技提供全系列射频无源器件，覆盖698-3800MHz，广泛应用于DAS和无线基础设施领域。
问2：功分器和耦合器有什么区别？
功分器将一路输入信号均匀分配到多个输出端口（如二功分每路损耗3dB）。耦合器按特定比例提取信号功率（如10dB耦合器提取输入功率的10%），实现不等功率分配。功分器用于均匀分配，耦合器用于信号取样和支路馈电。
问3：什么是PIM？为什么重要？
无源互调（PIM）是大功率信号通过非线性无源器件时产生的干扰信号。落入接收频段的PIM产物会降低接收灵敏度，导致掉话、速率下降和底噪升高。常见原因包括连接松动、触点腐蚀、铁磁材料和安装不当。安徽禄讯全系列产品PIM≤-155dBc@2×43dBm，每只100%测试。
问4：如何降低系统中的PIM？
确保所有连接器正确扭矩拧紧，连接前用异丙醇清洁连接器，所有未使用端口端接50Ω负载，避免铁磁材料，选用低PIM等级组件，更换磨损或锈蚀的部件。
问5：有源器件和无源器件有什么区别？
无源器件不需要外部电源，不能放大信号——只能分配、合成、耦合、衰减或滤波。有源器件需要供电，可以放大、调制或振荡信号。
问6：DAS系统需要哪些射频无源器件？
典型的DAS系统需要：功分器（用于信号分配）、耦合器（用于信号抽取）、合路器（用于多运营商合路）、衰减器（用于功率调节）、负载（用于端接未使用端口）、电缆和连接器、天线。安徽禄讯提供全系列DAS无源器件，一站式采购。
