20端口 698–2690MHz 三频电调扇区天线
这款20端口三频段扇区天线是针对高容量基站设计的深度集成方案。它包含2个低频阵列（4端口，支持698–960 MHz）和8个高频阵列（16端口，支持1710–2690 MHz）。天线集成了可现场更换的RCU和内置 Bias Tee（通过端口1供电），支持10路远程电调（RET）独立控制。该天线采用紧凑型 4.3-10 接口，完全符合 AISG 和 3GPP 标准，是下一代 4G/5G 网络部署的理想选择。
- 频率范围：698–960 MHz (R1/R2) / 1710–2690 MHz (Y1-Y8)

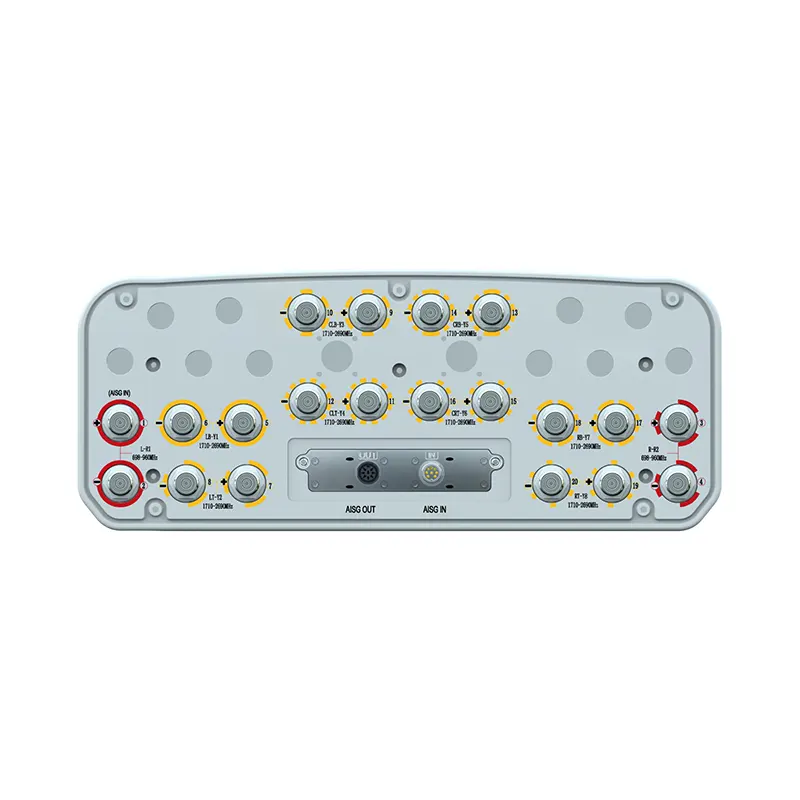

- 端口配置：20 × 4.3-10 Female (底部位置)
- 峰值增益：16.1 dBi (低频段) / 17.4 dBi (高频段)
- 三阶互调 (IM3)：≤ -153 dBc (2 × 43dBm 载波)
描述
此款 20 端口三频段天线专为解决极端站点拥挤和高容量需求而设计。通过在一个 2.68 米高的玻璃钢外罩内集成 10 个双极化阵列，运营商能够通过单面天线实现大规模多输入多输出 (MIMO) 部署。其 20 个端口的紧凑布局极大地减少了塔顶天线的数量，从而降低了铁塔的租赁成本和结构负荷。
在电气集成方面，该产品内置了 Bias Tee，允许通过射频馈线直接为电调马达供电和传输 AISG 信号，简化了外部布线。天线配备了 10 路独立控制的远程电调 (RET) 单元，可实现各频段、各阵列的精准下倾角调节（2-12°）。由于采用现场可更换 (Field-Replaceable) 的 RCU 设计，在设备故障时无需更换整面天线，大幅降低了运维难度和生命周期成本。4.3-10 接口的应用进一步保证了卓越的互调稳定性和防潮密封性。
技术与机械规格说明
| 电气性能指标 | ||||
|---|---|---|---|---|
| 频率范围 (MHz) | R1/R2 -698~960 | |||
| 698~806 | 790~862 | 824~894 | 880~960 | |
| 极化方式 | ±45° | |||
| 全下倾角增益 (dBi) | 15.5±0.4 | 15.8±0.4 | 16.0±0.4 | 16.1±0.4 |
| 水平 3dB 波束宽度 (°) | 66±4 | 65±5 | 65±6 | 67±5 |
| 垂直 3dB 波束宽度 (°) | 9.3±0.8 | 8.3±0.5 | 8.1±0.6 | 7.7±0.5 |
| 前后比 (dB) 总功率, ±30° | >22 | >23 | >24 | >25 |
| 交叉极化比 (dB) (轴向) | >18 | >19 | >19 | >19 |
| 电下倾角 (°) | 2~12 | |||
| 旁瓣抑制 (dB) (主瓣以上第一旁瓣) | >16 | >16 | >16 | >16 |
| 驻波比 (VSWR) | ≤1.5 | |||
| 隔离度：系统内 (dB) | ≥25 | |||
| 隔离度：系统间 (dB) | R1//R2 ≥ 25 R1,R2//其他 ≥ 28 | |||
| 三阶互调 IM3 (2×43dBm 载波) | ≤-153 dBc | |||
| 阻抗 (Ω) | 50 | |||
| 最大输入功率 (W) @50°C | 400 | |||
| 防雷保护 | 直流接地 (Dc Ground) | |||
| 电气性能指标 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 频率范围 (MHz) | Y1/Y2/Y7/Y8 -1710-2690 | Y3/Y4/Y5/Y6 -1710-2690 | ||||||
| 1710~1920 | 1920~2200 | 2200~2490 | 2490~2690 | 1710~1920 | 1920~2200 | 2200~2490 | 2490~2690 | |
| 极化方式 | ±45° | |||||||
| 全下倾角增益 (dBi) (底部) | 16.1±0.5 | 16.4±0.6 | 17.1±0.6 | 17.4±0.6 | 16.3±0.5 | 16.6±0.5 | 17.2±0.6 | 16.9±0.5 |
| 全下倾角增益 (dBi) (顶部) | 15.9±0.5 | 16.2±0.5 | 16.9±0.6 | 17.0±0.6 | 16.0±0.5 | 16.3±0.5 | 16.8±0.6 | 16.6±0.5 |
| 水平 3dB 波束宽度 (°) | 69±6 | 67±5 | 62±6 | 58±5 | 63±8 | 65±5 | 61±5 | 62±6 |
| 垂直 3dB 波束宽度 (°) | 7.5±0.5 | 6.7±0.5 | 5.9±0.4 | 5.3±0.5 | 7.6±0.5 | 6.8±0.6 | 5.9±0.5 | 5.3±0.4 |
| 前后比 (dB) 总功率, ±30° | >24 | >25 | >25 | >24 | >23 | >23 | >26 | >26 |
| 交叉极化比 (dB) (轴向) | >17 | >18 | >16 | >16 | >17 | >18 | >16 | >16 |
| 电下倾角 (°) | 2~12 | 2~12 | ||||||
| 旁瓣抑制 (dB) (主瓣以上第一旁瓣) | >16 | >17 | >17 | >17 | >16 | >17 | >17 | >17 |
| 驻波比 (VSWR) | <1.5 | <1.5 | ||||||
| 隔离度：系统内 (dB) | ≥25 | ≥25 | ||||||
| 隔离度：系统间 (dB) | ≥27 | Y3,Y4//Y5,Y6≥25 Y3,Y4,Y5,Y6//其他 ≥27 | ||||||
| 三阶互调 IM3 (2×43dBm 载波) | ≤-153 dBc | |||||||
| 阻抗 (Ω) | 50 | |||||||
| 最大输入功率 (W) @50°C | 200 | |||||||
| 防雷保护 | 直流接地 (DC Ground) | |||||||
| 机械性能指标 | |
|---|---|
| 连接器 | 20×4.3-10 Female |
| 连接器位置 | 底部 |
| 外形尺寸 (高×宽×深) (mm) | 2680×499×198 |
| 包装尺寸 (mm) | 3120×620×330 |
| 天线重量 (kg) | 56.8 |
| 安装支架重量 (kg) | 8.8 |
| 包装重量 (kg) | 73.6 |
| 风载荷 (N, @150km/h) 正面/侧面/背面 | 1485/435/1670 |
| 最大抗风时速 (km/h) | 216 |
| 天线罩材料 | 玻璃钢 (Fiberglass) |
| 天线罩颜色 | 灰色 |
| 机械下倾角 (°) | 0-8 |
| 工作温度 (℃) | -40~65 |
| 安装抱杆直径 (mm) | Φ50~Φ115 |
| 集成 RET 特性 | |
|---|---|
| RET 类型 | 集成式 RCU，端口 1 集成 Bias Tee |
| RET 协议 | AISG 2.0 / 3GPP |
| 供电电压 (V) | 10-30 DC |
| 功耗 (W) | ≤0.6 (待机, 12V), ≤6 (运行中, 12V) |
| 调整时间（全行程） | ＜4 分钟 |
| 调整循环次数 | ＞50,000 次 |
| 温度范围 (℃) | -40~65 |
| 防雷保护 | 3KA (8/20μs) @ Pin5 & Pin3; 5KA (8/20μs) @ Pin1 / Pin6 & Pin7 |
| 连接器 | 2×8 针圆型连接器，符合 IEC 60130-9 及 AISG 标准。 菊花链输入：公头，菊花链输出：母头 Pin1: 12V; Pin3: RS485B; Pin5: RS485A; Pin6: 10-30V; Pin7: 地线 (GND); Pin2 & Pin4 & Pin8: 空脚 (N/C) |
应用场景
- 高密度城区扩容： 通过 20 端口支持多频段 4×4 MIMO 部署。
- 多载波聚合站点： 整合 Sub-3GHz 下的各种频率组合。
- 智能化运维： 通过内置 Bias Tee 和多路 RET 实现无额外布线的覆盖优化。
- 站点减排与整合： 用单面天线替代多面陈旧天线，美化城市环境。
产品常见问答
- 内置 Bias Tee 的作用是什么？
- 内置 Bias Tee 允许控制信号和直流电源直接通过射频电缆（从端口 1）传输，无需在塔顶额外铺设 AISG 控制线，简化了安装流程并降低了故障率。
- 20 个端口如何分配频率？
- 天线包含 4 个低频端口（R1/R2，覆盖 698-960MHz）和 16 个高频端口（Y1-Y8，覆盖 1710-2690MHz），支持多路 4×4 MIMO。
- 电调控制是否覆盖所有阵列？
- 是的。该天线集成了 10 个独立控制的马达，可以对 10 个子阵列进行独立的电下倾角调节，实现极高的网络优化灵活性。
- 天线的抗互调（PIM）性能如何？
- 该天线的三阶互调（IM3）指标严格控制在 ≤-153 dBc 范围内，采用了先进的内部连接工艺和 4.3-10 接口，确保在高功率发射下依然保持极低的底噪。
