2490–2690MHz 16.5dBi 双极化远程RET电调天线
这款 2490–2690MHz XPol RET 天线是专为先进的 LTE 和 5G TDD（如 n41 频段）网络设计的高性能解决方案。它采用 ±45° 双极化设计，具备 90° 的宽水平波束宽度和 16.5dBi 的高增益，能够提供卓越的扇区覆盖范围和极高的系统容量。天线内置可更换的远程电调单元（RET），完全兼容 AISG 2.0/3GPP 协议，允许运营商无需上塔即可远程优化覆盖效果。坚固的玻璃钢外罩确保了其在各种恶劣户外环境下的长期可靠运行。
- 频率范围：2490–2690 MHz (TDD 核心频段)。
- 宽角覆盖：90° 水平半功率波束宽度，适合广域扇区覆盖。
- 集成 RET：内置 TRCU-TM10P1V01 电调模块，支持 2°–10° 连续远程调节。
- 高精度校准：具备校准端口，幅度公差 ≤0.8dB，相位公差 ≤7°，支持精准波束赋形。
描述
这款 2.6GHz TDD 电调天线是为满足现代移动通信对高吞吐量和灵活覆盖需求而研发的。其核心优势在于 90° 的超宽水平波束设计，这使得它在需要大范围覆盖的城市副中心或工业园区部署中，能比标准的 65° 天线提供更广的扇区照射面积。通过 9 端口架构（8 信号口 + 1 校准口），它能完美配合 TDD 系统的波束赋形（Beamforming）技术，将 21.5dBi 的业务波束能量精确导向活跃用户。
在机械可靠性方面，1495mm 的长度与 16.4kg 的重量实现了良好的风荷载平衡。内置的 TRCU-TM10P1V01 RET 单元采用可更换设计，支持手拉手（Daisy chain）级联模式，极大地方便了多频段站点的线缆管理。底部出线的 4.3-10 连接器确保了优异的防水性能和稳定的低 PIM 表现，是运营商构建高质量 5G n41 网络的关键组件。
技术与机械规格说明
| 电气性能指标-TDD (Electrical Specifications-TDD) | |||
|---|---|---|---|
| 通用参数 (General Parameters) |
频率范围 (Frequency Range) (MHz) | 2490~2690 | |
| 极化方式 (Polarization) | ±45° | ||
| 电下倾角 (Electrical Downtilt) (°) | 2-10 | ||
| 电下倾角公差 (Downtilt Tolerance) (°) | ±1 | ||
| 校准与电气参数 (Calibration & Electrical Parameters) |
校准口与各辐射口耦合因子 (Coupling Factor) (dB) | -26±2 | |
| 校准口至输入口最大幅度偏差 (Max. Amplitude Tolerance) (dB) | 0.8 | ||
| 校准口至输入口最大相位偏差 (Max. Phase Tolerance) (°) | 7 | ||
| 端口驻波比 (Ports VSWR) | 1.5 | ||
| 端口间同极化隔离度 (Co-polarization Isolation) (dB) | ≥23 | ||
| 端口间交叉极化隔离度 (Cross-polarization Isolation) (dB) | ≥25 | ||
| 辐射参数 – 单列波束 (Radiation: Single Column Beam) |
水平 3dB 波束宽度 (Horizontal HPBW) (°) | 90±9 | |
| 增益 (Gain) (dBi) | 16.2±0.7 | ||
| 垂直 3dB 波束宽度 (Vertical HPBW) (°) | 4.9±0.4 | ||
| 交叉极化比 (0°) (Cross Polar Ratio) (dB) | 15 | ||
| 交叉极化比 (±60°) (Cross Polar Ratio) (dB) | 10 | ||
| 前后比 (Front to Back Ratio) (dB) | 26 | ||
| 第一上旁瓣抑制 (First Upper Sidelobe Suppression) (dB) | 16 | ||
| 辐射参数 – 广播波束 (Radiation: Broadcast Beam) |
水平 3dB 波束宽度 (Horizontal HPBW) (°) | 68±7 | |
| 增益 (Gain) (dBi) | 16.2±0.7 | ||
| 垂直 3dB 波束宽度 (Vertical HPBW) (°) | 5±0.4 | ||
| 交叉极化比 (0°) (Cross Polar Ratio) (dB) | 15 | ||
| 交叉极化比 (±60°) (Cross Polar Ratio) (dB) | 10 | ||
| 前后比 (Front to Back Ratio) (dB) | 26 | ||
| 第一上旁瓣抑制 (First Upper Sidelobe Suppression) (dB) | 16 | ||
| 辐射参数 – 业务波束 (Radiation: Service Beam) |
0° 波束增益 (0° Direct Beam Gain) (dBi) | 21.5±0.7 | |
| 0° 波束水平 3dB 宽度 (0° Horizontal HPBW) (°) | 27 | ||
| 0° 波束旁瓣抑制 (0° Sidelobe Suppression) (dB) | 11 | ||
| 0° 波束交叉极化比 (轴向) (0° Cross Polar Ratio, Axial) (dB) | 18 | ||
| 0° 波束前后比 (0° Front to Back Ratio) (dB) | 28 | ||
| 机械性能指标 (Mechanical Specifications) | |
|---|---|

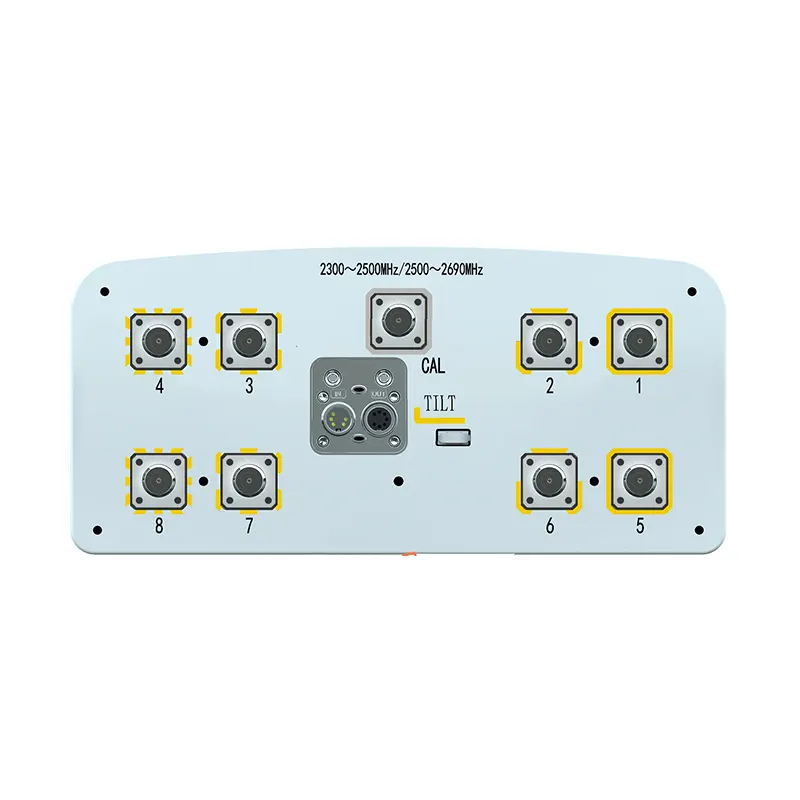

| 连接器类型 (Connector) | 9×4.3-10 Female (母头) |
| 连接器位置 (Connector Position) | 底部 (Bottom) |
| 外形尺寸 (高×宽×深) (Dimensions) (mm) | 1495×270×140 |
| 包装尺寸 (Packing Size) (mm) | 1835×365×220 |
| 天线重量 (Antenna Weight) (kg) | 16.4 |
| 安装支架重量 (Installation Kit Weight) (kg) | 5.3 |
| 包装重量 (Packing Weight) (kg) | 24.5 |
| 风载荷 (Wind Load) (N, @150km/h) 正面/侧面/背面 |
337 / 112 / 594 |
| 最大抗风时速 (Max. Wind Velocity) (km/h) | 216 |
| 天线罩材料 (Radome Material) | 玻璃钢 (Fiberglass) |
| 天线罩颜色 (Radome Color) | 灰色 (Gray) |
| 机械下倾角 (Mechanical Tilt) (°) | 0-10 |
| 工作温度 (Operating Temperature) (℃) | -40 ~ +60 |
| 集成 RET 属性 (Integrated RET Properties) | |
|---|---|
| RET 型号 (RET Model) | TRCU-TM10P1V01 |
| RET 类型 | 集成式 (可更换) / Integrated (Replaceable) |
| RET 协议 | AISG 2.0 / 3GPP |
| 供电电压 (Power Supply) | 10-30V DC |
| 功耗 (Power Consumption) | ≤0.6W (待机, 12V); ≤6W (运行中, 12V) |
| 调节时间 (全行程) (Adjustment Time) | < 4 分钟 (Full Range) |
| 调节寿命 (Adjustment Cycles) | > 50,000 次 |
| 工作温度范围 (Temperature Range) | -40 ~ +65 ℃ |
| 防雷等级 (Lightning Protection) |
3kA (8/20μs) @ Pin 5 & Pin 3; 5kA (8/20μs) @ Pin 1 / Pin 6 & Pin 7 |
| 连接器接口 (Connectors) |
符合 IEC 60130-9 及 AISG 标准的 2×8 针圆型连接器 级联输入：公头 (Male) / 级联输出：母头 (Female) |
| 引脚定义 (Pin Assignment) |
Pin 1: 12V | Pin 3: RS485B | Pin 5: RS485A Pin 6: 10-30V | Pin 7: GND (地) Pin 2, 4, 8: 空脚 (N/C) |
应用场景
- 5G TDD (n41) 宏站部署： 针对 2.6GHz 核心频段提供广域扇区覆盖，提升小区吞吐量。
- 城市及市郊广域覆盖： 利用 90° 宽波束特性，减少单站点天线数量，实现经济型覆盖。
- 动态网络覆盖优化： 利用集成 RET 功能，根据话务量分布远程调节下倾角，抑制干扰。
- 工业专网及校园覆盖： 在 2490-2690MHz 专网频段内，为高密度终端提供稳定的无线接入。
产品常见问答
- 为什么这款天线的单列增益是 16.5dBi，而业务波束可以达到 21.5dBi？
- 16.5dBi 是单个天线振子列的基础增益，而 21.5dBi 是通过多端口相位控制实现的“业务波束”赋形增益。这种能量聚焦能力是 TDD 波束赋形技术的典型特征，能有效提升覆盖深度。
- 90° 宽波束与 65° 波束相比有什么应用上的差异？
- 90° 宽波束天线适合用于覆盖要求较宽但用户密度相对分散的区域。如果您的站点需要更广的照射面积来覆盖横向分布的建筑群，90° 方案将比传统 65° 方案更具性价比。
- RET 系统在极端天气下可靠吗？
- 该 RET 系统专为户外设计，具备 3KA/5KA 的防雷保护，并能在 -40°C 到 +65°C 的宽温范围内工作。即使在严寒或酷热地区，也能确保超过 50,000 次的精准调节循环。
- 4.3-10 接口对安装有什么要求？
- 4.3-10 接口是目前 5G 站点的标准配置，它比传统接头更轻、更小，且对扭矩的要求较宽，安装更简便，同时能保证极佳的无源互调（PIM）表现。
