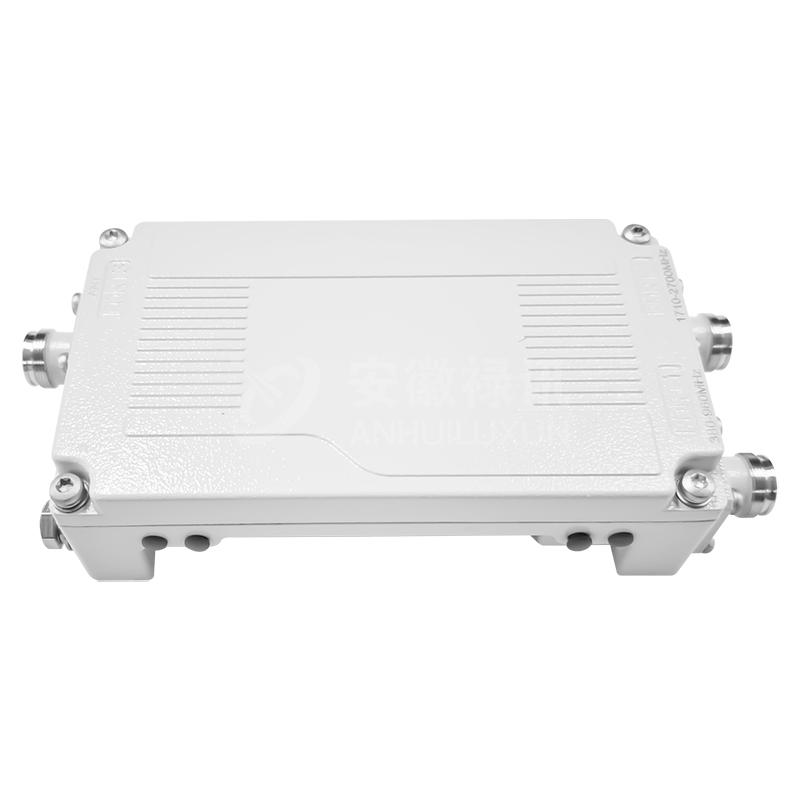

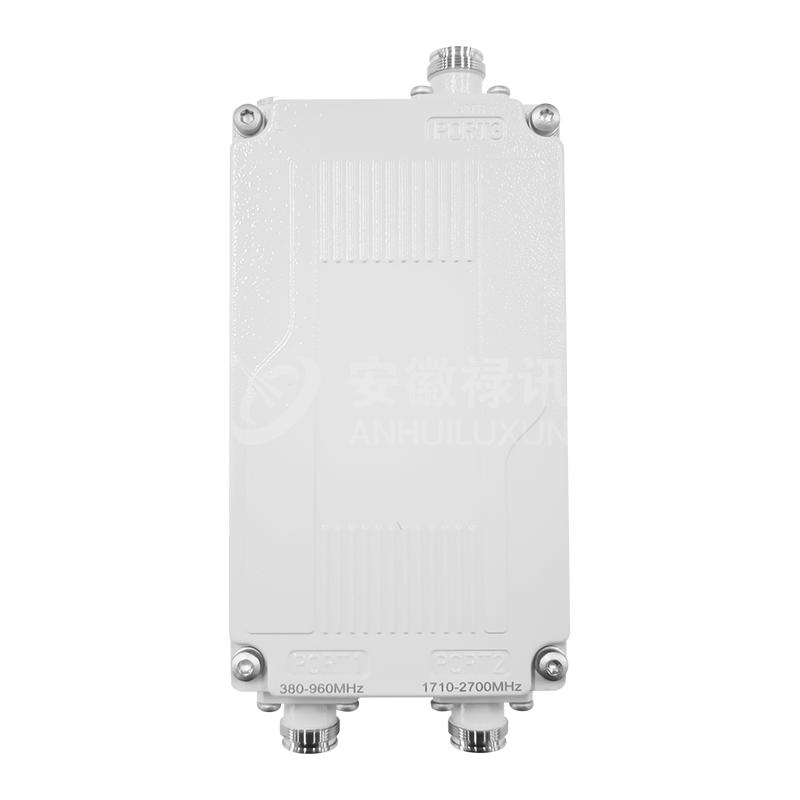

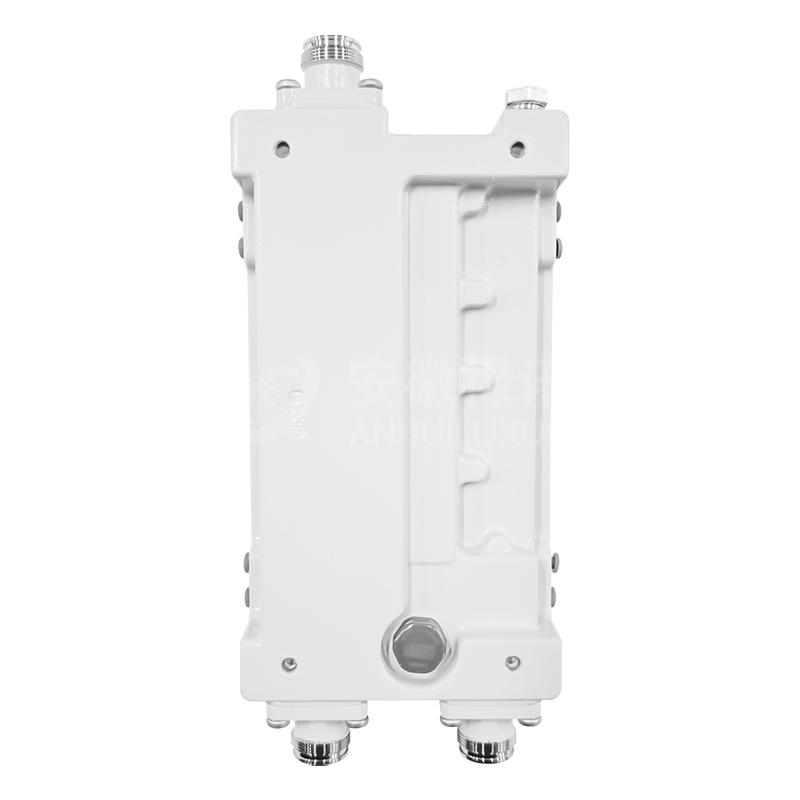

380-2700MHz 双频合路器
LXC-Dip-0.38-2.7-4F-A01 是一款高性能双频合路器，旨在高效集成 380-960MHz 和 1710-2700MHz 频段。该设备特别优化了无源互调（PIM）性能，指标高达 -160dBc，能够显著提升系统的信号纯净度。凭借其紧凑的设计和 IP65 的防护等级，该合路器是现代通信网络中实现频率共用和天馈线简化的理想方案。
- 频率覆盖范围： 双频段集成（380-960MHz / 1710-2700MHz），覆盖低频与高频核心通信频段。
- 极致低无源互调 (PIM3)： ≤-160dBc @ 2×43 dBm，为高速数据传输提供极佳的背景底噪环境。
- 超低插入损耗： 全频段插损 ≤0.4dB，最大限度降低信号在合路过程中的功率损失。
- 高功率承载能力： 平均功率支持达 300W，满足大功率基站长期稳定运行的需求。
描述
在当前多频段共建共享的基站环境下，LXC-Dip 系列双频合路器通过其先进的谐振腔技术，实现了极高的频率选择性。其 380-960MHz 与 1710-2700MHz 端口间的隔离度 ≥50dB，确保了不同制式系统间的独立性，防止了信号间的相互干扰。VSWR 控制在 ≤1.25，保证了系统阻抗匹配的一致性，有效降低了回波损耗。

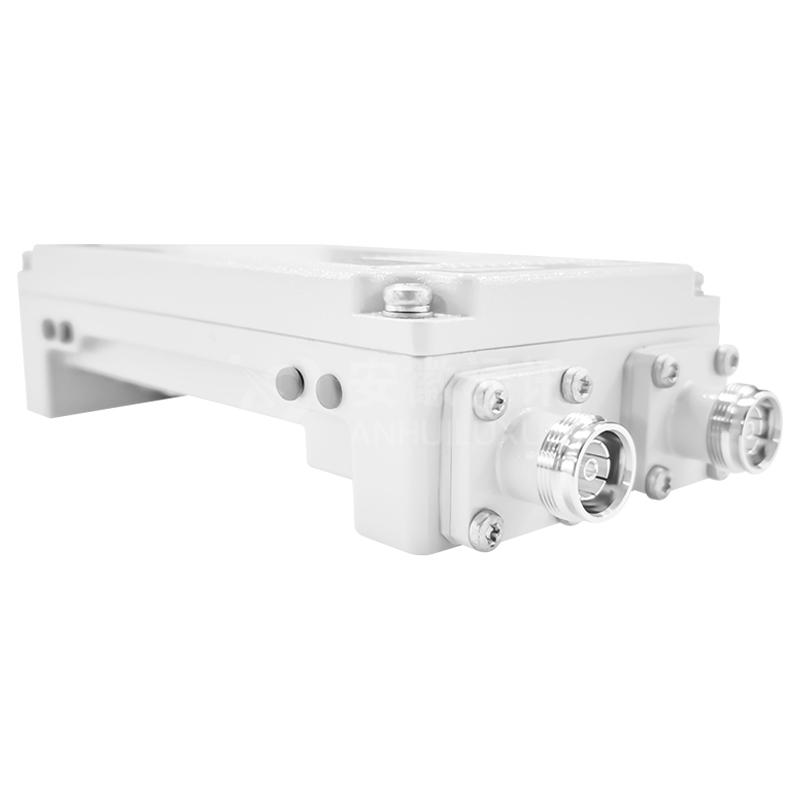

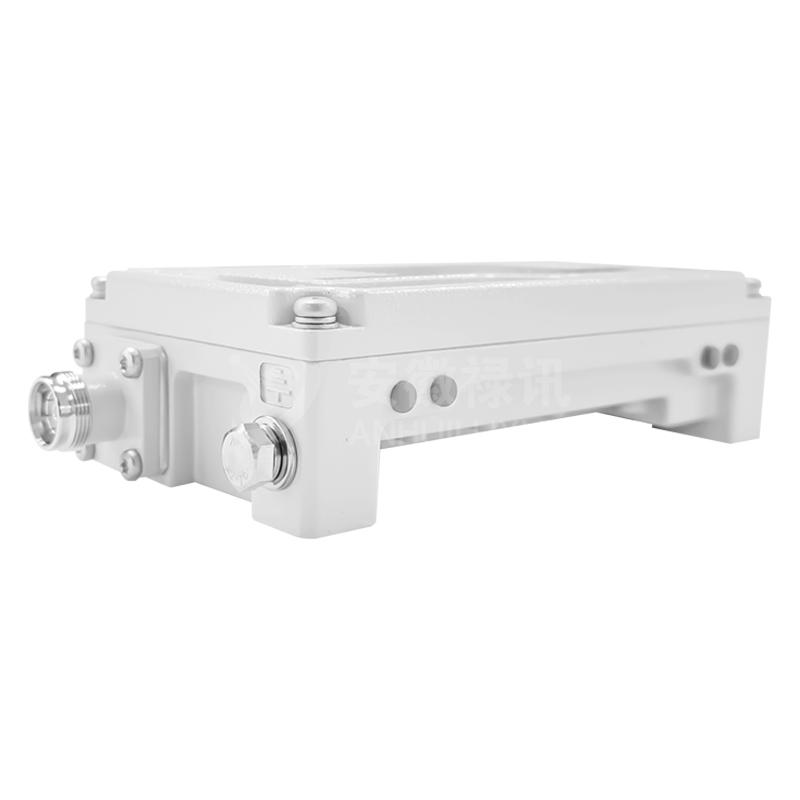

机械设计方面，该产品采用了 4.3-10 (4310-F) 接口，这种接口不仅在连接稳定性上优于传统接口，更是实现 -160dBc 极低 PIM 的关键保障。103*181*52mm 的尺寸实现了性能与空间的平衡，灰色防腐蚀涂层配合 IP65 防护等级，使其在 -35°C 至 +65°C 的严苛室外环境下依然稳健。无论是室内覆盖工程还是室外宏基站优化，本产品都能提供顶级的射频性能支持。
技术与机械规格说明
| 电气参数 | ||
|---|---|---|
|
型号 |
LXC-Quad-1.71-3.8-NF-A01 |
|
|
频率范围 |
380-960 MHz |
1710-2700 MHz |
|
插入损耗 |
≤ 0.4 dB |
|
|
隔离度（Isolation） |
≥ 50 dB |
|
|
驻波比（VSWR） |
≤ 1.25 |
|
|
三阶互调（3rd PIM） |
≤ -160 dBc @ 2×43 dBm |
|
|
阻抗（Impedance） |
50 Ω |
|
|
功率容量 |
300 W |
|
| 机械参数 | |
|---|---|
|
连接器类型 |
4.3-10 母头（4310-F） |
|
尺寸 |
103 × 181 × 52 mm |
|
重量 |
待定（TBD） |
|
外观颜色 |
灰色 |
| 环境条件 | |
|---|---|
|
环境等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP65（符合 IEC 60529 标准） |
|
工作温度范围 |
-35℃ ～ +65℃ |
|
存储温度范围 |
-40℃ ～ +85℃ |
|
最大相对湿度 |
95%（无冷凝） |
应用场景
- 基站系统共用： 允许低频（如 700/800/900M）与高频（如 1.8G/2.1G/2.6G）系统共用一套馈线系统。
- TETRA 与 公网集成： 适用于 380-450MHz 专网与商业公网信号的合路输出。
- 5G 演进站点升级： 在现有站点上整合新频段，减少铁塔天线接口压力和维护成本。
常见问题解答
- 问：这款产品的 PIM3 指标为什么能达到 -160dBc？
- 答：这得益于我们采用的高精度内腔加工工艺、优化的电路拓扑结构以及 4.3-10 低互调专用接口，从而将非线性失真降至最低。
- 问：它支持哪些类型的环境标准？
- 答：该产品严格遵循 ETSI EN 300019 系列标准，包括环境条件、运输及使用过程中的气候防护，完全符合国际电信运营级标准。
- 问：300W 的功率对于双频合路器来说属于什么水平？
- 答：300W 是较高的额定功率水平，足以支持主流运营商的大功率宏基站满载运行，且仍留有一定的热裕量。
