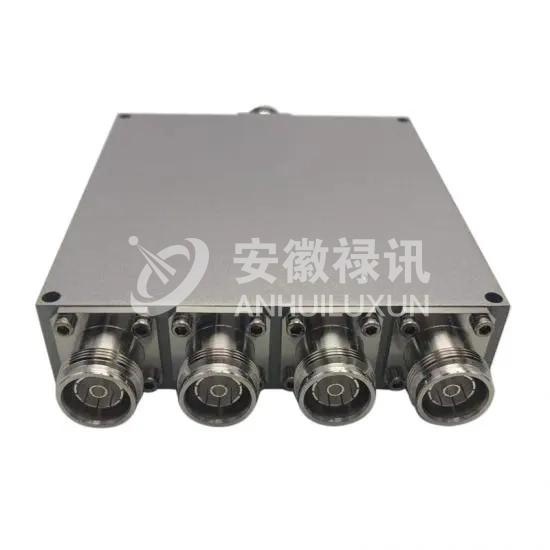

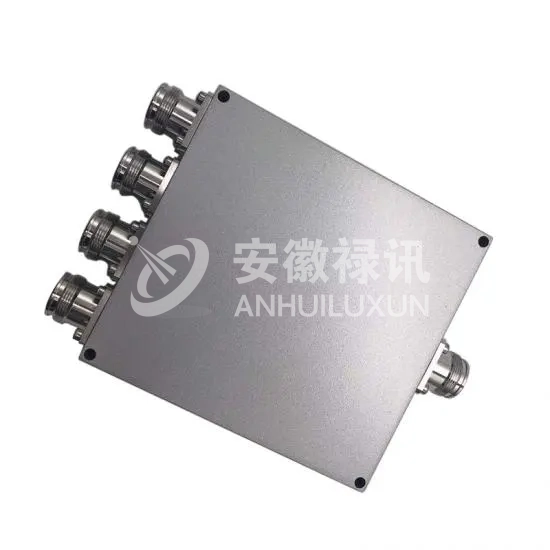

698-3800MHz四路微带功分器
工业级 LX-WPS-638-4-43F-A01 四路微带功分器，工作频率覆盖 698-3800MHz 全频段，完美支持 5G NR 及 WiFi 6 应用。产品采用低 PIM 技术（≤-153dBc），配备新一代 4.3/10-Female 接口及 IP65 防护设计。凭借其 ≤1.0dB 的低插入损耗和出色的四路分配一致性，它是构建高容量 5G 室内分布系统（DAS）及复杂网络环境的理想选择。
- 频率范围：698-3800 MHz (支持 5G/LTE 全频段)
- 三阶互调 (PIM)：≤-153 dBc @ 2*43 dBm
- 插入损耗：≤1.0 dB (额外损耗，不含 6.0dB 理论分损)
- 防护等级：IP65 (适合室内外全天候运行)
描述
作为 5G 时代基站覆盖与高容量室内分布系统（DAS）的核心无源组件，本产品在 698MHz 至 3800MHz 的宽频带内展现了卓越的射频性能。该功分器采用精密微带电路结构，将输入信号精确、均匀地分发至四个输出端口，确保了多天线覆盖环境下幅度与相位的高度平衡。其 50W 的功率承载能力，能够稳定支持大容量基站信号的远端分配。
在电气特性上，该型号重点针对 5G 网络对互调干扰的严苛要求进行了优化，PIM 值低至 ≤-153dBc，有效防止了底噪抬升对网络下载速率的影响。所采用的 4.3/10-Female 接口相比传统 N 头更加紧凑，且具备更好的电气接触稳定性，极大地降低了机械连接带来的互调波动风险。产品符合 IP65 防护等级，配合坚固的防腐蚀外壳设计，确保在 -30°C 至 +70°C 的室内外严苛环境下依然能够保持持久、稳定的工作状态。
技术与机械规格说明
| 电气特性 | |
|---|---|
|
型号 |
LX-WPS-638-4-43F-A01 |
|
分配比 |
1 : 0.25 : 0.25 : 0.25 : 0.25 |
|
频率范围，[MHz] |
698-3800 |
|
分损 |
6.0 |
|
插损 |
≤1.0 |
|
隔离[dB] |
≥17 |
|
驻波比 |
1.45 |
|
互调（3rd PIM） |
≤-153dBc@2*43dBm (698-2700) |
|
阻抗 |
50 |
|
额定功率 |
50 |
| 机械特性 | |
|---|---|
|
连接器 |
4.3/10-F |
|
尺寸（高 x 宽 x 深），[毫米] |
TBD |
|
重量，[公斤] |
TBD |
|
颜色 |
Black |
| 环境条件 | |
|---|---|
|
环境条件等级 |
ETSI EN 300019-1-1 Class 1.2 ETSI EN 300019-1-2 Class 2.3 ETSI EN 300019-1-3 Class 3.3 |
|
防护等级 |
IP65,IEC 60529 |
|
工作温度范围，[°C] |
-30°C to +70°C |
|
储存温度范围，[°C] |
-40°C to +85°C |
|
最大相对湿度 |
95%(无凝结) |
应用场景
- 5G & LTE 高性能室内覆盖：在大型综合体或枢纽中心，实现 5G NR 核心频段信号的高一致性一分四扩展覆盖。
- 低 PIM 要求的 DAS 系统：在对互调敏感的高端写字楼或商业区，确保多频段多载波环境下信号的传输纯净度。
- 小型化基站天馈线集成：利用 4.3/10 接口的紧凑优势，优化机房或机柜内部的布线密度与可靠性。
- 室外基站信号分发：凭借 IP65 防护特性，在隧道、塔顶或露天分布式基站前端提供稳定的信号分流支持。
常见问题解答
- Q: 这款四路功分器的总输出损耗如何计算？
- A: 四路功分器的理论分配损耗为 6.0dB。本产品标称的插损 ≤1.0dB 为器件本身的额外热损耗。因此，每个输出端口的总损耗约在 7.0dB 左右，这在 3.8GHz 宽频段产品中属于非常优秀的控制水平。
- Q: 4.3/10 接口对 5G 网络建设有什么实际意义？
- A: 4.3/10 接口是针对 5G 基站小型化和低 PIM 需求设计的。它解决了传统 N 型接口在受力或安装扭矩不足时容易产生的互调不稳定性问题，即使在高密度的布线环境下，也能保证系统极低的干扰水平。
- Q: IP65 防护等级能够提供哪些层面的保护？
- A: IP65 代表该器件完全防止灰尘进入，并且能够承受来自任何方向的低压水流喷淋。配合其宽温工作能力，非常适合安装在湿度较大、多粉尘或温差剧烈的室内外环境中，无需额外的防护箱保护。
- Q: 隔离度 ≥17dB 是否足以保证系统稳定？
- A: 是的。17dB 及以上的端口隔离度能有效抑制四个支路间的相互耦合。即使其中一个天线端出现故障导致强反射，功分器也能保护其他支路及基站功放免受剧烈冲击，保障全网运行的连续性。
